Visokokvalitetni proizvođač DC prekidača

CDADAje pouzdan proizvođač i dobavljač DC prekidača. Naši proizvodi su visokokvalitetni, pouzdani i tehnološki napredni. Specijalizirani smo za razvoj prilagođenih rješenja za industrije kao što je nova energija, pružajući vam sveobuhvatne OEM usluge na jednom mjestu.

Šta je DC prekidač?

A DC prekidač je specijalizirani zaštitni uređaj dizajniran za prekidanje jednosmjernih (DC) kola u uvjetima preopterećenja, kratkog spoja ili kvara. Za razliku od AC prekidača koji imaju koristi od prirodnog prelaska nule struje (100-120 puta u sekundi na 50/60Hz), DC prekidači moraju nasilno ugasitikontinuirani, jednosmjerni luk kojoj nedostaju inherentna svojstva samogašenja. Ova fundamentalna razlika zahtijeva sofisticirane tehnologije gašenja luka, čineći DC prekidače fizički većim, složenijim i skupljim od njihovih AC kolega.

DC prekidači rade u rasponima napona od12V do 1500V DC, sa trenutnim rasponom ocjena2A do 2500A. Služe kao kritične zaštitne komponente u solarnim fotonaponskim (PV) sistemima, sistemima za skladištenje energije baterija (BESS), infrastrumi za punjenje električnih vozila (EV).cture, data centri sa distribucijom jednosmerne struje, industrijskim kontrolama DC motora i brodskim električnim sistemima.

Osnovni izazov u DC prekidu leži ufizika gašenja luka: DC lukovi održavaju stabilne plazma stubove s temperaturama većim od 10.000°C, što zahtijeva prisilno izduživanje, hlađenje i deionizaciju kroz magnetna polja, lukove i specijalizirane kontaktne materijale.

Kategorije proizvoda i konfiguracije

Klasifikacija	Tip	Raspon struje/napona	Ključne karakteristike
By Construction	DCMCB (minijaturni)	2A – 125A, 250V – 1000V DC	Montaža na DIN šinu, fiksne postavke okidanja, stambeni/komercijalni PV
	DCMCCB (ulijevano kućište)	10A – 2500A, 500V – 1500V DC	Podesivi okidači, visoki prekidni kapacitet, industrijski/korisni
	DCACB (zračni prekidač)	630A – 6300A, 1000V DC	Dizajn na izvlačenje, elektronska zaštita, distribucija energije
	Solid-State DC prekidač	100A – 5000A, do 1500V DC	Na bazi poluprovodnika, <1ms rad, bez luka, premium cijena
Po ocjeni napona	Niski napon	12V – 250V DC	Automobilska, pomorska, telekomunikacijska
	Srednji napon (PV standard)	250V – 1000V DC	Solarni PV žice, kombinatori, stambeni/poslovni
	Visok napon	1000V – 1500V DC	PV, skladištenje baterija, EV brzo punjenje
Po konfiguraciji polova	1-Pole	250V DC	Jednostruki PV, niskonaponski DC
	2-polni (serija)	500V – 750V DC	Srednjenaponski PV, dvopolni serijski priključak
	3-Pole	750V DC	Trofazni DC sistemi, specijalizovani industrijski
	4-polni (serija)	1000V – 1500V DC	Visokonaponski PV, nosači baterija, EV infrastruktura
By Trip Technology	Thermal-Magnetic	2A – 800A	Bimetalno preopterećenje + kratki spoj solenoida, ekonomičan
	Electronic	100A – 2500A	Mikroprocesorski, podesive krive, komunikacija
	Magnetic Only	10A – 100A	Samo kratki spoj, zaštita motora, brz rad

Kritična oznaka:Osetljivost polariteta DC prekidači moraju biti označeni sapozitivno (+) i negativno (-) terminali, sa pokazivačima struje. Instalacija obrnutog polariteta može dovesti do katastrofalnog kvara zbog asimetričnog ponašanja luka.

Osnovne funkcije i princip rada

DC Arc Challenge

Za razliku od AC lukova koji se gase prirodno na trenutnim prelazima nule, DC lukovi predstavljaju jedinstvene izazove gašenja:

Parametar	AC Arc	DC Arc
Trenutni talasni oblik	Sinusoidno, nula prelazi svakih 10ms (50Hz)	Kontinuirana, konstantna veličina
Napon luka	Fluktuira sa strujom	Stabilan, zahtijeva prisilno izumiranje
Gašenje luka	Prirodno na prelasku nule	Potrebno prinudno izduženje + hlađenje
Energija luka	Pulsiran, niži prosjek	Kontinuirana, koncentrirana toplina
Kontakt wear	Umjereno	Teška bez odgovarajućeg gašenja
Potreban razmak	Manje	2-3× veći za ekvivalentni napon

Arc Extinction Technologies

Tehnologija	Mehanizam	Aplikacija	Performanse
Magnetic Blowout	Lorentzova sila F = I × L × B pokreće luk u razdjelne ploče brzinom od 50-200 m/s	Univerzalni za DC MCB/MCCB	Najčešći, isplativ, prekid od 10-20kA
Lučni žlijeb s razdjelnim pločama	Luk podijeljen na serijske segmente, hlađen, deioniziran	Standardno u svim DC prekidačima	Bitna komponenta, pad napona po ploči 30-50V
Trajni magneti	NdFeB magneti (0,1-0,3T) okomito na putanju luka	Kompaktni DC MCB	Bez vanjskog napajanja, temperaturno stabilan do 150°C
Elektromagnetna zavojnica	Samonapajana zavojnica stvara polje proporcionalno struji kvara	Visokostrujni MCCB	Sila se povećava sa trenutnom, adaptivnom zaštitom
Vakuumski prekid	Luk se gasi u vakuumu (bez jonizujućeg medijuma)	Visokonaponski DC, specijalizirani	Odličan za >1000V DC, dug život, skup
Air Blast	Komprimirani zrak hladi i rasteže luk	Industrija velike snage, naslijeđe	Visoko održavanje, rijetko se koristi u modernim dizajnima

Magnetic Blowout Physics

Jednačina Lorentzove sile upravlja manipulacijom DC luka:

F = I × L × B

gdje:

F = sila na luk (njutn)

I = Struja luka (Amperi)

L = Dužina luka (metri)

B = Gustoća magnetnog fluksa (Tesla)

Primjer izračuna:

Struja luka: 1000A

Dužina luka: 0,02m (2cm)

Magnetno polje: 0.2T

Sila: F = 1000 × 0,02 × 0,2 = 4N

Ubrzanje: a = 4N / (5×10⁻⁴ kg/m × 0,02m) = 400.000 m/s²

Ovo ogromno ubrzanje pokreće luk u razdjelne ploče u roku od milisekundi, gdje se segmentira, hladi i gasi.

Okruženje aplikacija i slučajevi upotrebe

Sektor industrije	Specifična primjena	Tipične specifikacije	Kritični zahtjevi
Solarni PV (stambeni)	Zaštita struna, kombinatori	10A-32A, 250V-500V DC, 2-polni, tip C kriva	UV otpornost, IP65 kućište, 20kA Icu
Solarni PV (komercijalni)	Kombinatorska kutija glavna, zaštita invertera	63A-125A, 500V-1000V DC, 4-polni, 10-20kA Icu	Visoka temperatura okoline (60°C), otpornost na obrnutu struju
solarni PV (komunalni)	Centralni inverter, DC kolekcija	250A-800A, 1000V-1500V DC, DC MCCB, 50kA Icu	Selektivna koordinacija, daljinsko praćenje
Skladištenje energije baterije	Zaštita za baterije, DC bus	125A-630A, 750V-1500V DC, elektronski okidač, 4-polni	Dvosmjerna zaštita, visoka struja kratkog spoja
EV punjenje	DC zaštita brzog punjača, interfejs baterije	200A-400A, 500V-1000V DC, visoka izdržljivost	Čest rad, veliki nalet, SIL 2 sigurnost
Data Centers	380V DC distribucija, UPS zaštita	63A-250A, 380V DC, visoko lomljenje, niska energija propuštanja	Minimalni zastoji, selektivna koordinacija
Rail Traction	Metro, tramvaj, željeznica DC napajanje	1000A-4000A, 750V-1500V DC, DC ACB	Visoka mehanička izdržljivost, otpornost na vibracije
Marine/Offshore	Brodska DC distribucija, offshore platforme	100A-400A, 500V DC, otporan na koroziju	Slani sprej, tropski, suvišno okidanje

Proces proizvodnje i radni tok proizvodnje

Precizna proizvodna sekvenca

IQC sirovina → Proizvodnja kontaktnog sistema → Sklop elektrolučnog otvora → Integracija magnetnog sistema → Sklapanje mehanizma → Kalibracija Trip jedinice → Primarna montaža → Testiranje visoke struje → Konačni QC → Pakovanje

Kritične faze proizvodnje

Stage	Detalji procesa	Kontrolne tačke kvaliteta
Kontaktirajte Fabrication	Kontaktni vrhovi srebro-volfram (AgW 70/30) ili bakar-volfram (CuW 80/20), lemljenje na bakrene nosače, brisanje geometrije	Tvrdoća HV 120-180, otpornost na eroziju luka, otpornost na kontakt <1mΩ, snaga lemljenja >80MPa
Izgradnja Arc Chute	Keramičke razdjelne ploče (6-15 ploča ovisno o naponu), čelične lučne vodilice, integracija permanentnih magneta, optimizirana geometrija lučne komore	Dielektrična čvrstoća >3kV, vrijeme gašenja luka <10ms, gustina magnetnog fluksa 0,15-0,25T
Magnetski sistem izduvavanja	Postavljanje NdFeB permanentnih magneta (N52), obrada stubova, optimizacija magnetnog kola, temperaturna kompenzacija	Gustina protoka ±10% tolerancije, temperaturni koeficijent -0,1%/°C, otpornost na demagnetizaciju
Skupština mehanizma	Prekidač za brzo sklapanje/brzo kidanje, skladištenje energije opruge, spona bez okidanja, kontaktne tlačne opruge	Brzina otvaranja kontakata >1,2 m/s, mehanička izdržljivost 20.000 ciklusa, vrijeme putovanja <20 ms
Kalibracija Trip Unit	Kalibracija bimetalnog termičkog elementa (±5% tačnosti), podešavanje zazora magnetnog solenoida, provjera krivulje vremenske struje	1,05×In no-trip, 1,25×In trip <1h, 5×In trenutno, evidentiranje podataka
visokostrujno testiranje	Ispitivanje primarnog ubrizgavanja na 10kA-20kA, provjera gašenja luka, mjerenje porasta temperature	Provjera prekidne sposobnosti, trošenje kontakta <5% nakon ispitivanja, dielektrični oporavak

Primarne sirovine i specifikacije komponenti

Komponenta	Specifikacija materijala	Standardi dobavljača	Ključna svojstva
Glavni kontakti	Srebro-volfram (AgW 70/30) ili bakar-volfram (CuW 80/20)	ASTM B702, IEC 60368	Visoka otpornost na elektrolučnu eroziju, anti-zavarivanje, provodljivost 45-55% IACS
Arc Chute Ploče	Aluminijum keramika (Al₂O₃ 95%) ili steatit	IEC 60672	Otpornost na toplinu >1200°C, dielektrična čvrstoća >15kV/mm, gašenje luka
Trajni magneti	NdFeB N52 (neodim-gvožđe-bor)	IEC 60404-8-1	Remanencija 1.48T, koercitivnost >1000kA/m, temperaturno stabilna do 150°C
Komadi magnetnog pola	Niskougljični čelik 1008 ili silicijum čelik	ASTM A1008	Visoka permeabilnost, niska remanencija, vođenje magnetnog fluksa
Moulded Case	BMC (DMC-2) termoreaktivni ili PA66 GF30	IEC 60664-1, UL 94 V-0	Indeks praćenja >600V, otpornost na toplotu 180°C, zadržavanje luka
Contact Springs	Berilijum bakar (CuBe2) ili nerđajući čelik 301	ASTM B196	Vek trajanja >50.000 ciklusa, konstantan pritisak, otpornost na koroziju
Terminali	Bakar C11000 sa limom ili posrebrenjem	ASTM B187	Gustina struje 1,5-2,0 A/mm², niska kontaktna otpornost, otpornost na oksidaciju
Bimetalni elementi	Inconel/pasivirani čelični kompozit	ASTM B388	Stopa otklona 0,2 mm/°C, stabilnost ±3%, tačnost kalibracije ±5%
Elektronske komponente (za elektronske okidačke jedinice)	PCB-ovi industrijske klase, Hall senzori, ARM procesori	IEC 60721-3-3	-25°C do +70°C Rad, EMC nivo 3, SIL 2 sposoban

Usklađenost sa standardima i protokoli testiranja

Međunarodni okvir standarda

Standard	Obim	Primjenjive ocjene
IEC 60947-2	Niskonaponski sklopni uređaj - Prekidači (uključujući DC)	Univerzalni standard za DC prekidače do 1500V DC
IEC 60898-2	Prekidači za DC rad (kućanstvo)	DC MCB do 125A, 220V DC (1-polni), 440V DC (2-polni)
IEC 61643-31	SPD-ovi za fotonaponske aplikacije	Koordinacija DC zaštite od prenapona sa prekidačima
GB/T 14048.2	Kineski nacionalni standard	CCC certifikat za kinesko tržište

Kritični zahtjevi DC testiranja:

Ispitivanje kritične istosmjerne struje opterećenja: Provjera struje prekida gdje se vrijeme žarenja značajno povećava

Kapacitet prekidanja kratkog spoja: Testirano na maksimalnom istosmjernom naponu sa određenom vremenskom konstantom (L/R omjer)

Performanse preopterećenja: Provjera termalnog putovanja na 1,45×In za 1 sat

Obavezna ispitivanja tipa (IEC 60947-2 za DC)

Test Category	Specific Test	Kriterijumi prihvatanja
Porast temperature	Kontinuirana struja pri nazivnoj In	Terminali ≤80K (srebrni), ≤65K (goli), kućište ≤40K
Dielektrična svojstva	Izdržljivost na frekvenciju snage (2,5kV-3,5kV/1min), impuls (8kV)	Nema kvara, nema preskoka
Karakteristike okidanja	Preopterećenje: 1,05×In (bez trip), 1,25×In/1,45×In (trip unutar granica)	Uobičajena vremena isključenja po krivulji
	Kratki spoj: 5×In, 10×In trenutno isključenje	<20ms operacija
Operativne performanse	Mehanički: 20.000 ciklusa; Električni: 10.000 ciklusa	<5% odstupanja parametara
Kratki spoj	Icu (krajnji), Ics (servis) na nazivnom DC naponu	Uspješan prekid, bez kontaktnog zavarivanja
Kritična DC struja opterećenja	Provjera vremenskih ograničenja žarenja	Nema prevelikog luka unutar nominalnog raspona
Magnetic Blowout Verification	Vrijeme gašenja luka, integritet lučne komore	<10ms trajanje luka, bez proboja komore
Environmental	Vlažna toplota, hladnoća, suva toplota, vibracije	Funkcionalno nakon kondicioniranja

Fabrička kontrola kvaliteta i standardi inspekcije

QC ulaznog materijala (IQC)

Materijal	Inspekcijski predmeti	Plan uzorkovanja	Oprema
Volfram kontaktni vrhovi	Gustina, tvrdoća, sadržaj srebra, tolerancija dimenzija	Po seriji	Spektrometar, tester tvrdoće, CMM
NdFeB magneti	Remanencija, koercitivnost, temperaturni koeficijent, oblaganje	Po seriji	Histerezisgraf, Helmholtzov kalem
Keramičke ploče	Dielektrična čvrstoća, otpornost na termički udar, dimenzije	Po seriji	Dielektrični tester, termo šok komora
Bakarni nosači	Vodljivost, tvrdoća, debljina prevlake	Po seriji	Merač provodljivosti, mikrometar, XRF
Termoreaktivna plastika	Sadržaj stakla, viskoznost, vrijeme očvršćavanja, zapaljivost	Po seriji	DSC, indeksator toka taline, UL 94 aparat

Kontrola kvaliteta u procesu (IPQC)

Stanica	Kontrolni parametri	Frekvencija	Metoda
Kontaktno lemljenje	Temperatura 800-850°C, atmosfera, čvrstoća spoja	Svakih 100 jedinica	Termopar, tester smicanja, metalografija
Postavljanje magneta	Verifikacija polariteta, gustina fluksa, poravnanje	Svaka jedinica	Mjerač protoka, sistem za vid
Montaža lučnog otvora	Razmak ploča, poravnanje magneta, geometrija vodilice	Svakih 50 jedinica	Go/no-go mjerači, mapiranje gustine protoka
Kalibracija mehanizma	Brzina otvaranja, kontaktni pritisak, sila okidanja	Svaka jedinica	Brza kamera, mjerač sile, automatizirana klupa
Testiranje putne jedinice	Kriva vremenske struje, trenutno isključenje, kompenzacija ambijenta	Svaka jedinica	Tester primarnog ubrizgavanja (10.000A), evidencija podataka

Konačna kontrola kvaliteta (FQC) i izlazna kontrola kvaliteta (OQC)

Test Item	Standard	Veličina uzorka
Provjera označavanja polariteta	Ispravna oznaka smjera +/-/struje	100%
Otpor kontakta	<1mΩ po polu	100%
Dielektrični otporni napon	2.5kV AC/1min	100%
Otpor izolacije	>100MΩ @ 500V DC	100%
Karakteristike okidanja	1,05×In, 1,25×In, 5×In, 10×In verifikacija	100%
Funkcija magnetnog izduvavanja	Test gašenja luka pri nazivnoj struji	100%
Mehanički rad	10 ON-OFF ciklusa, nesmetan rad	100%
Vizuelni i dimenzionalni pregled	Razmak, puzanje, trajnost oznaka	100%
Uzorkovanje velike struje	Provjera prekidne snage (10kA)	AQL 0,65
Integritet pakovanja	Test pada, vibracije (ISTA 3A)	Po lotu

Proizvodna infrastruktura i proizvodni kapaciteti

Napredna proizvodna oprema

Kategorija opreme	Specifikacija mašine	Funkcija	Kapacitet
Kontaktirajte Fabrication	Vakumska peć za lemljenje (10⁻³ mbar, 900°C)	Volfram-srebrno kontaktno lemljenje	5.000 kontakata/dan
Magnet Assembly	Automatsko postavljanje magneta sa detekcijom polariteta	Integracija NdFeB magneta, verifikacija fluksa	3.000 skupova/dan
Proizvodnja Arc Chute	Prešanje, pečenje, metalizacija keramičkih ploča	Proizvodnja razdjelnih ploča	10.000 tanjira/dan
Skupština mehanizma	Radne montažne ćelije	Brza montaža, kalibracija	2.000 jedinica/dan po liniji
Oprema za testiranje	Set za testiranje primarnog ubrizgavanja (20.000A DC kapacitet)	Potvrda putovanja visoke struje	300 jedinica/dan
	Komora za ispitivanje gašenja luka (snimanje velike brzine)	Analiza ponašanja luka, provjera izduvavanja	50 jedinica/dan
	Komora za ispitivanje okoline (temperatura, vlažnost, vibracije)	Usklađenost sa IEC 60068-2	100 jedinica/dan

Kapacitet proizvodnje i vremena isporuke

Kategorija proizvoda	Mjesečni kapacitet	Standardno vrijeme isporuke	Mogućnost hitne narudžbe
DC MCB 1P/2P (10A-63A, 250V-500V)	200.000 jedinica	4-5 sedmica	5 dana
DC MCB 4P (63A-125A, 1000V)	100.000 jedinica	4-5 sedmica	7 dana
DC MCCB (125A-400A, 500V-1000V)	30.000 jedinica	4-5 sedmica	10 dana
DC MCCB (630A-1600A, 1000V-1500V)	10.000 jedinica	4-5 sedmica	2 sedmice
Visokonaponski DC (1500V+, specijalizovani)	Projektna osnova	8-12 sedmica	4 sedmice

Inženjersko-tehnička struktura tima

Odjel	Osoblje	Stručnost	Odgovornosti
R&D inženjering	5 inženjeri	Fizika istosmjernog luka, simulacija magnetnog polja, kontaktni materijali, energetska elektronika	Novi razvoj DC prekidača, portfolio patenata (35+ patenata), HVDC inovacije
Procesno inženjerstvo	20 inženjera	Vakuumsko lemljenje, montaža magneta, obrada keramike, automatizacija	Optimizacija proizvodnje, poboljšanje prinosa (>98%), integracija Industrije 4.0
Testiranje i validacija	15 inženjera	Visokostrujni DC testiranje, analiza gašenja luka, simulacija okoline, EMC	Koordinacija ispitivanja tipa (IEC 60947-2), analiza kvarova, certifikacija
Application Engineering	12 inženjera	Solarni PV dizajn, sistemi za skladištenje baterija, EV punjenje, DC mikromreže	Tehnička podrška korisnicima, dizajn sistema, selektivna koordinacija
Osiguranje kvaliteta	30 tehničara	ISO 9001, ISO 14001, statistička kontrola procesa, mjeriteljska laboratorija	Revizija dobavljača, revizija procesa, korektivne mjere, upravljanje kalibracijom

Zašto se naša proizvodnja DC prekidača izdvaja

Naš proizvodni pogon predstavlja15 godina specijalizacije u zaštiti jednosmjernih kola, isporučujući prekidače koji premašuju svjetske standarde kroz:

Stručnost iz fizike luka: Vlasnički dizajn magnetnog izduvavanja sa optimizovanom geometrijom Lorentzove sile, postizanjem gašenja luka <10ms pri 1500V DC

Vertikalna integracija: In-house volfram-srebrno kontaktno lemljenje, sklop NdFeB magneta i proizvodnja keramičkih lučnih otvora koji osiguravaju potpunu kontrolu kvaliteta

Testiranje infrastrukture: $4M+ uloženo u visokostrujne DC laboratorije sposobne za testiranje prekida od 20.000 A, brzo snimanje gašenja luka (100.000 fps) i simulaciju okoliša

Fokus na obnovljivu energiju: Specijalizirani dizajni za solarne PV (1000V-1500V), skladištenje baterija (dvosmjerna zaštita) i EV punjenje (visoka otpornost na udar)

Solid-state inovacije: Razvoj poluvodičkih DC prekidača za rad <1 ms u kritičnim aplikacijama zaštite baterija

Za tehničke specifikacije, koordinaciju solarne PV zaštite, dizajn sistema za skladištenje baterija ili zakazivanje fabričke revizije, naš inženjerski tim pruža direktne konsultacije kako bi osigurao da vaši DC energetski sistemi ispunjavaju i sigurnosne zahtjeve i ciljeve operativne pouzdanosti.

View as

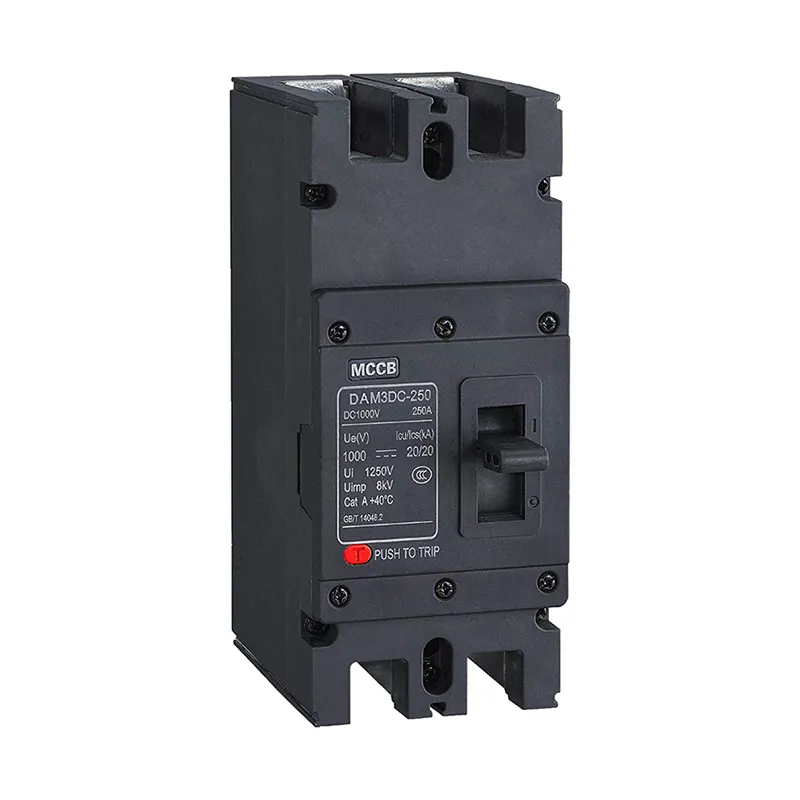

1000V DC Molded Case Prekidač

CDADA je pouzdan proizvođač u Kini, može ponuditi prekidače od 1000V DC u kalupu širom svijeta. To je do 800A, u skladu sa IEC, za solarne PV & DC mreže. 2P/4P opcije, 20–40kA prekid, sa izolacijom i priborom. Montaža na DIN ili panel. Povjerenje od strane globalnih solarnih integratora.

Vidi više >> Pošaljite upit >>

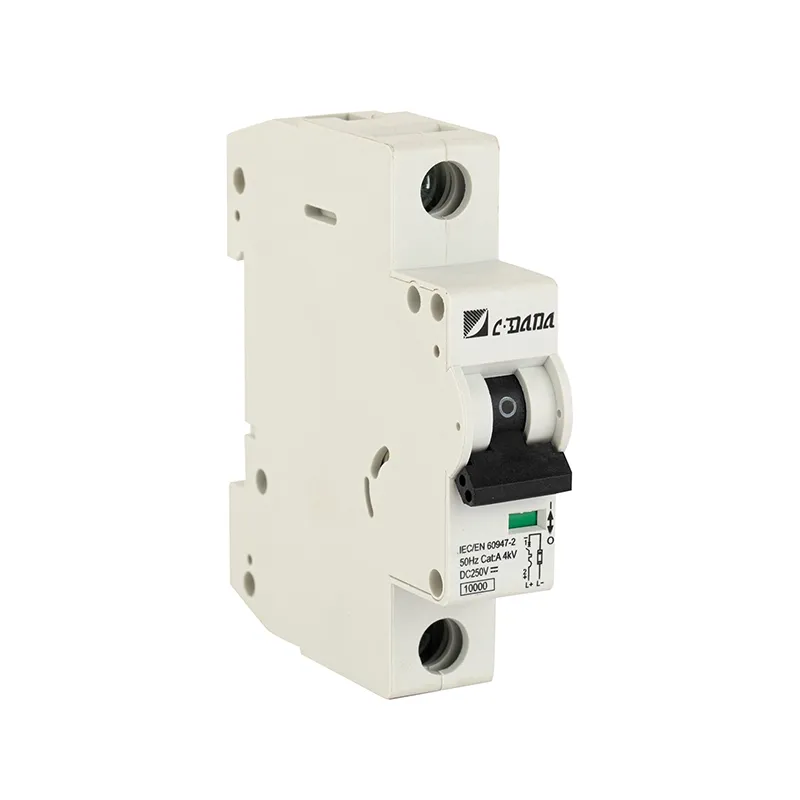

250V DC minijaturni prekidač
