OEM/ODM dobavljač prekidača za curenje u zemlji

Potrebni su vam visokokvalitetni i izdržljivi prekidači za curenje u zemlji?CDADAnudi sveobuhvatna OEM rješenja za prilagođavanje. Kao pouzdan proizvođač sa vlastitom tvornicom, dajemo 3 godine garancije na naše proizvode.

Šta je prekidač struje curenja u zemlju (CBR)?

AnPrekidač za curenje u zemlji (CBR), također poznat kaoPrekidač strujnog kruga od curenja u zemlji s integriranom prekostrujnom zaštitom (CBR) prema IEC 60947-2 Aneks B, je sofisticirani niskonaponski zaštitni uređaj koji kombinujezaštita od preostale struje (curenja u zemlju). sazaštita od preopterećenja i kratkog spoja u jednom oblikovanom kućištu. Radi na nazivnim naponima do415V AC (50/60Hz) sa trenutnim ocjenama od16A do 800A, CBR služe kao sveobuhvatni zaštitni uređaji za industrijske, komercijalne i kritične infrastrukturne aplikacije.

Za razliku od samostalnogPrekidači diferencijalne struje (RCCB)koji pružaju samo zaštitu od curenja u zemlju, CBR integriraju:

Termalno-magnetna ili elektronska zaštita od prekomjerne struje (L-S-I krive)

Detekcija rezidualne struje (10mA do 1000mA osjetljivost)

Kapacitet prekidanja kratkog spoja do 85kA

Ova integracija eliminiše potrebu za odvojenim MCB/RCCB kombinacijama, smanjujući prostor za instalaciju i poboljšavajući pouzdanost koordinacije.

Kategorije proizvoda i konfiguracije

Klasifikacija	Tip	Current Range	Ključne karakteristike
Tip rezidualne struje	Tip AC	16A – 800A	Detektuje samo sinusoidne naizmenične rezidualne struje, opšte namene
Tip rezidualne struje	Tip A	16A – 800A	Detektuje AC + pulsirajuću DC (ispravljenu naizmeničnu struju), moderna elektronska opterećenja
Osjetljivost (IΔn)	Visoka osjetljivost	10mA – 30mA	Zaštita osoblja, medicinske lokacije, vlažne prostorije
	Srednja osjetljivost	100mA – 300mA	Zaštita od požara, općeindustrijska
	Low Sensitivity	500mA – 1000mA	Zaštita od požara u instalacijama sa visokim propuštanjem, selektivna zaštita
Vremensko kašnjenje	Trenutačno	Sve ocjene	Opće namjene, <40ms pri 5×IΔn
Vremensko kašnjenje	selektivno (S-tip)	100mA – 1000mA	Odgođeno okidanje (130-500ms pri 1×IΔn), uzvodna diskriminacija
Pole Configuration	4-Pole	16A – 800A	Trofazna + neutralna, podesiva neutralna zaštita (50-100%)
Montaža	Popravljeno	16A – 800A	Direktan priključak na sabirnicu, isplativ

Razredi prekidne sposobnosti:

Standard (N): 25kA – 36kA (distributivne mreže)

visoka (S): 50kA – 70kA (industrijska mreža)

Ultra-visoka (H): 85kA (energetska infrastruktura)

Osnovne funkcije i mogućnosti zaštite

Integrirane zaštitne funkcije

Funkcija	Princip detekcije	Technical Parameters
Zaštita od preopterećenja (L)	Bimetalno termičko širenje ili elektronski RMS senzor	0,8 – 1,0 × u postavci, inverzna vremenska kriva, ±10% tačnosti
Kašnjenje kratkog spoja (S)	Elektronsko mjerenje vremena ili magnetsko kašnjenje	2-10 × In, 0.1s – 0.5s kašnjenje, selektivna koordinacija
Trenutačno putovanje (I)	Magnetski solenoid ili elektronski trenutni	5-20 × In, <20ms rad, ograničenje struje
Propuštanje u zemlji (G/Δ)	Transformator struje ravnoteže jezgre (CBCT)	10mA – 1000mA IΔn, ±10% tačnost osjetljivosti
zemljospoj (GF)	Senzor struje vektorske sume	20-100% In, kašnjenje 0,1s-1,0s, metoda ravnoteže jezgra
Self-Monitoring	Provjera integriteta unutrašnjeg kola	Kontinuirano praćenje CBCT i trip coil, izlaz alarma greške

Tehnologija detekcije rezidualne struje

TheTransformator struje ravnoteže jezgre (CBCT) iliToroidalni transformator čini srce zaštite od curenja u zemlji:

Normalan rad: Svi provodnici pod naponom (faza + neutralni) prolaze kroz toroidno jezgro. Balansirane struje stvaraju suprotna magnetna polja koja se poništavaju na nulti neto fluks – nema inducirane sekundarne struje.

Fault Condition: Kada struja curenja teče u zemlju (kroz kvar izolacije ili ljudski kontakt), neravnoteža struje stvara rezidualni magnetni tok u toroidalnom jezgru. Ovaj fluks inducira napon u sekundarnom namotaju, pokrećući osjetljivi relej ili elektronski okidač.

Karakteristike rada prema IEC 61008/61009:

1 × IΔn: Trip ≤ 300ms (trenutni), ≤ 500ms (selektivni S-tip)

2 × IΔn: Trip ≤ 150ms (trenutačno), ≤ 200ms (S-tip)

5 × IΔn: Trip ≤ 40ms (trenutačno), ≤ 150ms (S-tip)

Okruženje aplikacija i slučajevi upotrebe

Sektor industrije	Specifična primjena	Tipične specifikacije
Data Centers	Glavni razvod, UPS bypass, zaštita sabirnice	250A-500A, tip A, 300mA S-tip selektivno, 70kA Icu, omogućena komunikacija
Zdravstvene ustanove	Glavna distribucija bolnice, medicinski IT sistemi, operacione sale	100A-400A, tip A, 10mA/30mA visoka osjetljivost, nadzor izolacije
Manufacturing Plants	Centri za upravljanje motorima, oprema za zavarivanje, pogoni sa varijabilnom brzinom	160A-500A, tip B (za VFD), 300mA, 50kA Icu, elektronsko okidanje
Komercijalne zgrade	Visoka distribucija, tržni centri, aerodromi	125A-400A, tip A, 100mA/300mA, 36kA Icu
Nafta i plin / Marine	Offshore platforme, platforme za bušenje, brodski energetski sistemi	250A-500A, tip A, 500mA, tropski (T2), otporan na koroziju

Proces proizvodnje i radni tok proizvodnje

Precizna proizvodna sekvenca

IQC sirovina → Proizvodnja toroidnog transformatora → Izrada livenog kućišta → Sklapanje kontaktnog sistema → Integracija elektronske Trip jedinice → Kalibracija modula preostale struje → Primarna montaža → Sveobuhvatno testiranje → Konačni QC → Pakovanje

Kritične faze proizvodnje

Stage	Detalji procesa	Kontrolne tačke kvaliteta
Toroidalni transformatorski namotaj	Nanokristalna ili feritna jezgra visoke propusnosti (µr > 10.000), precizno namotavanje primarnog (prolaznog) i sekundarnog (osjetljivog) namotaja, vakuum impregnacija	Verifikacija krive magnetizacije jezgra, sekundarni napon na 1×IΔn ±5%, otpor izolacije >100MΩ
CBCT integracija	Montaža toroidnog jezgra oko svih faznih/neutralnih provodnika, zaštita od vanjskih magnetnih polja, priključak na okidački relej/elektroniku	Test balansa sa 6×In opterećenjem (bez smetnji), otpornost na 3. harmonike
Mehanizam isključenja preostale struje	Osetljivi polarizovani relej (5-50mW trip power) ili elektronski MOSFET okidač, mehanička spojnica na glavnu okidač	Provjera snage okidanja, vrijeme odziva <20ms, temperaturna stabilnost -25°C do +70°C
Proizvodnja oblikovanih kućišta	BMC termoreaktivna plastika (DMC-2) brizganje, očvršćavanje 150-180°C, visoka otpornost na praćenje >600V	Tolerancija dimenzija ±0,1 mm, dielektrična čvrstoća >15 kV/mm, otporan na plamen UL 94 V-0
Glavni kontakt sklop	Kontakti od posrebrenog bakra (AgNi 90/10), CNC obrađene ruke, lemljenje u atmosferi azota	Otpor kontakta <50μΩ, debljina srebra 8-12μm (XRF), tvrdoća HV 100-150
Elektronsko programiranje Trip Unit	LSIG+Δ zaštita zasnovana na mikroprocesoru, upload firmvera, kalibracija krive, podešavanje komunikacijskog protokola	±5% točnost struje, ±10% vremenska tačnost, ZSI (Zone Selective Interlocking) verifikacija
Finalna integracija i kalibracija	Montaža termo-magnetnog ili elektronskog sistema okidanja sa modulom diferencijalne struje, mehaničkim blokiranjem, mehanizmom ručke	Kombinirana prekomjerna struja + provjera propuštanja uzemljenja, dielektrična otpornost 3kV/1min

Primarne sirovine i specifikacije komponenti

Komponenta	Specifikacija materijala	Standardi dobavljača	Ključna svojstva
Toroidalna jezgra (CBCT)	Nanokristalna legura (Finemet) ili Mn-Zn ferit (PC40)	IEC 60404-8, JIS C 2531	Visoka permeabilnost µr > 10.000, niska koercitivnost <2A/m, gustina fluksa zasićenja >1,2T
Sensing Coil Wire	Emajlirana bakarna žica (0,05-0,1 mm), klasa F 155°C	IEC 60317	Probojni napon >1kV, fleksibilnost >10× prečnik, lemljivost 390°C
Trip Relay	Polarizovani relej sa zaključavanjem, osetljivost 5-50mW	IEC 61810	Vrijeme odziva <10ms, otpor zavojnice 1-5kΩ, mehanički vijek >10⁶ operacija
Kućište od kalupa	BMC (Bulk Moulding Compound) DMC-2, ojačan staklenim vlaknima	IEC 60664-1, UL 94 V-0	Indeks praćenja >600V, otpornost na toplotu 180°C, čvrstoća na udar >8 kJ/m²
Glavni kontakti	Elektrolitički bakar (Cu-ETP) + Srebrno-niklovano (AgNi 90/10)	ASTM B152	Provodljivost ≥100% IACS, otpornost na eroziju luka, svojstva protiv zavarivanja
Bimetalni elementi	Inconel/pasivirani čelični kompozit (ASTM TM2)	ASTM B388	Stopa skretanja 0,15-0,25 mm/°C, dugotrajna stabilnost ±3%, otpornost na puzanje
elektronske komponente	PCB-ovi industrijske klase, senzori sa Hallovim efektom, ARM Cortex-M4 procesori	IEC 60721-3-3, IEC 61000	Radna temperatura -25°C do +70°C, otpornost na EMC nivo 4, mogućnost SIL 2
Terminali	T2 bakar (C11000) sa limom (8-12μm)	ASTM B187/B16	Gustina struje 1,2-1,5 A/mm², otpornost na obrtni moment 5-15 Nm, otpornost na koroziju
Operativni mehanizam	Opružni čelik (SWOSC-V) ili nerđajući čelik (301)	JIS G 3560	Vek trajanja >20.000 ciklusa, zatezna čvrstoća 1800-2000MPa, opuštanje <5%

Usklađenost sa standardima i protokoli testiranja

Međunarodni okvir standarda

Standard	Obim	Primjenjive ocjene
IEC 60947-2 Aneks B	Prekidači sa ugrađenom zaštitom kvara (CBR)	Industrijski CBR >80A, sveobuhvatna zaštita
EN 60947-2	Evropska harmonizovana verzija IEC 60947-2	CE oznaka, usklađenost tržišta EU
GB/T 14048.2	Ekvivalent kineskog nacionalnog standarda	CCC certifikat, tržište Kine

Obavezna ispitivanja tipa (IEC 60947-2 + Aneks B)

Test Category	Specific Test	Kriterijumi prihvatanja
Performanse rezidualne struje	Vrijeme okidanja pri 1×IΔn, 2×IΔn, 5×IΔn	≤300ms, ≤150ms, ≤40ms (trenutačno); S-tip: ≤500ms, ≤200ms, ≤150ms
	Neokidanje pri 0,5×IΔn	Nema putovanja za 2× nominalno vrijeme kašnjenja
	Otpornost na udarnu struju (8/20μs, 3kA)	Bez smetnji, Tip A: 250A impuls, Tip F: 1000A, Tip B: 3000A
Overcurrent Protection	Porast temperature pri nominalnom In	Terminali ≤80K, kućište ≤40K
	Prekid kratkog spoja (Icu/Ics)	3 operacije, uspješan prekid, dielektrični oporavak
	Provjera krivulje putovanja (L-S-I)	±10% točnost struje, ±20% vremenska tačnost
Dielektrična svojstva	Izdržljivost na frekvenciju snage (2,5kV-3,5kV/1min)	Nema kvara, nema preskoka
Dielektrična svojstva	Otpornost na impulse (8kV 1,2/50μs)	Bez ometajućeg pražnjenja
Mechanical & Environmental	Mehanička izdržljivost (10.000-20.000 ciklusa)	<5% odstupanja parametara, bez greške
Mechanical & Environmental	EMC otpornost (IEC 61000-4 serija)	Bez smetnji okidanja zbog zračenja/provodnih smetnji

Fabrička kontrola kvaliteta i standardi inspekcije

QC ulaznog materijala (IQC)

Materijal	Inspekcijski predmeti	Plan uzorkovanja	Oprema
Toroidalna jezgra	Magnetna permeabilnost, tok zasićenja, gubici u jezgru	Po seriji, ispitivanje B-H krive	B-H analizator, analizator impedanse
Senzorna žica	Prečnik, debljina izolacije, probojni napon	AQL 0,65	Mikrometar, dielektrični tester
BMC plastična smjesa	Sadržaj stakla, viskoznost, karakteristike očvršćavanja, indeks praćenja	Po seriji, COA + testiranje	Reometar, DSC analizator, aparat za praćenje
Rješenje za posrebrivanje	Koncentracija metala, pH, nečistoće	Dnevno praćenje	Atomski apsorpcioni spektrometar
Elektronske komponente	Funkcionalni test, provjera parametara, verzija firmvera	100% AOI, 5% funkcionalan	LCR metar, osciloskop, granično skeniranje

Kontrola kvaliteta u procesu (IPQC)

Stanica	Kontrolni parametri	Frekvencija	Metoda
Namotaj toroidnog transformatora	Omjer okretaja, induktivnost, otpor izolacije	Svaka jedinica	LCR mjerač, tester izolacije
CBCT sklop	Test ravnoteže sa nominalnim opterećenjem, otpornost na harmonike	Svakih 100 jedinica	Test primarnog ubrizgavanja, generator harmonika
Kalibracija rezidualne struje	Prag okidanja pri IΔn, vrijeme odziva, neokidanje pri 0,5×IΔn	Svaka jedinica	Automatski RCD tester (0,5-1000mA programabilno)
Sklop glavnog kontakta	Kontaktni razmak, pritisak, poravnanje, otpor	Svakih 100 jedinica	Mjerač sile, mikro-ommetar
Konačna integracija	Kombinirana nadstrujna + provjera ispadanja uzemljenja	Svaka jedinica	Integrirani ispitni stol (primarno ubrizgavanje + simulacija curenja)

Konačna kontrola kvaliteta (FQC) i izlazna kontrola kvaliteta (OQC)

Test Item	Standard	Veličina uzorka
Vrijeme isključenja preostale struje	1×IΔn, 2×IΔn, 5×IΔn prema IEC 61008/61009	100%
Test bez okidanja pri 0,5×IΔn	2× nominalno vrijeme kašnjenja	100%
Kriva isključenja prekostrujne struje	1,05×In, 1,25×In, 5×In, 10×In	100%
Dielektrični otporni napon	2.5kV AC/1min	100%
Otpor izolacije	>100MΩ @ 500V DC	100%
Otpor kontakta	<50μΩ po polu	100%
Verifikacija oznake obrtnog momenta	Stezanje terminala prema specifikaciji	100%
Vizuelni i dimenzionalni pregled	Nula nedostataka na kritičnim dimenzijama	100%
Označavanje trajnosti	Brisanje rastvaračem, test na habanje	AQL 1.0
Integritet pakovanja	Test pada, vibracije (ISTA 3A)	Po lotu

Proizvodna infrastruktura i proizvodni kapaciteti

Napredna proizvodna oprema

Kategorija opreme	Specifikacija mašine	Funkcija	Kapacitet
Toroidalne mašine za namotavanje	Automatski toroidni namotaj sa kontrolom napetosti	CBCT primarni/sekundarni namotaj, precizno nanošenje slojeva	5.000 transformatora/dan
Peć za žarenje jezgra	Vakuumsko žarenje u atmosferi dušika	Termička obrada nanokristalne jezgre, ublažavanje stresa	2.000 jezgara/batch
Injection Molding	BMC termoreaktivna presa od 300 tona	CBR kućište, lučni otvor, terminalni blokovi	3.000 slučajeva/dan
CNC obrada	5-osni vertikalni obradni centar	Precizna kontaktna obrada, složene geometrije	8.000 setova kontakata mjesečno
Obrada površine	Automatska linija za posrebrivanje	Kontaktna oplata 8-12μm, ujednačenost debljine ±1μm	4.000 kg/dan
Skupština	Radne montažne ćelije	Montaža mehanizma, CBCT integracija, kalibracija	1.500 jedinica/dan po liniji
Oprema za testiranje	Integrirani CBR testni stol	Kombinovana verifikacija prekomerne struje + diferencijalne struje	300 jedinica/sat
	EMC ispitna komora (3m/10m, Teseq)	Ispitivanje otpornosti/emisije za elektronske jedinice	50 jedinica/dan

Kapacitet proizvodnje i vremena isporuke

Kategorija proizvoda	Mjesečni kapacitet	Standardno vrijeme isporuke	Mogućnost hitne narudžbe
CBR 4P (16A-125A)	10.000 jedinica	4-5 sedmica	3 dana (komponente zaliha)
CBR Industrial (160A-400A)	8.000 jedinica	4-5 sedmica	5 dana
CBR Heavy Industrial (630A-800A)	3.000 jedinica	4-5 sedmica	7 dana
Prilagođene konfiguracije (posebni IΔn, krive)	Projektna osnova	5-6 sedmica	2 sedmice

Inženjersko-tehnička struktura tima

Odjel	Osoblje	Stručnost	Odgovornosti
R&D inženjering	5 inženjera	Tehnologija zaostale struje, dizajn magnetnih senzora, ugrađeni sistemi, energetska elektronika	Novi CBR razvoj, inovacija tipa B/F/B+, portfolio patenata (40+ patenata)
Procesno inženjerstvo	18 inženjera	Proizvodnja toroidnih transformatora, BMC oblikovanje, precizna montaža, lean proizvodnja	Optimizacija proizvodnje, SOP dokumentacija, poboljšanje prinosa (>99,5%)
Testiranje i validacija	15 inženjera	Ispitivanje visoke struje, simulacija zaostalih struja, EMC, ispitivanje okoline	Koordinacija ispitivanja tipa (IEC 60947-2 Aneks B, IEC 61008/61009), analiza kvara
Application Engineering	10 inženjera	Selektivna koordinacija, šeme zaštite od curenja u zemlju, EV/obnovljive aplikacije	Tehnička podrška korisnicima, studije diskriminacije, puštanje u rad sajta
Osiguranje kvaliteta	30 tehničara	ISO 9001, ISO 14001, statistička kontrola procesa, mjeriteljska laboratorija	Revizija dobavljača, revizija procesa, korektivne mjere, upravljanje kalibracijom

Certifikati i dokumentacija o usklađenosti

Certifikacija	Organ izdavanja	Obim	Validnost
ISO 9001:2015	ZHONGDA HUAYUAN	Sistem upravljanja kvalitetom	Godišnji nadzor
IEC 60947-2 Aneks B Ispitivanje tipa	Intertek	CBR industrijske performanse	Po seriji proizvoda
CE oznaka	Notified Body	pristup tržištu EU	Ovisno o dizajnu
CCC (Kina)	CQC	Kineska obavezna certifikacija	5 godina valjanosti
CB Scheme	IECEE	Međunarodna certifikacija	Po seriji proizvoda

Zašto se naša CBR Manufacturing izdvaja

Naš proizvodni pogon predstavlja40 godina specijalizacije u tehnologiji zaštite od diferencijalne struje i uzemljenja, isporučujući CBR-ove koji prevazilaze svjetske standarde kroz:

Stručnost za toroidni transformator: In-house proizvodnja nanokristalnog jezgra, precizna automatizacija namotaja i sveobuhvatno CBCT testiranje koje osigurava <±5% tačnost osjetljivosti

Vertikalna integracija: Od obrade materijala jezgre do završne montaže, potpuna kontrola nad kritičnim komponentama (toroidni transformatori, elektronske okidačke jedinice, oblikovana kućišta)

Napredna infrastruktura za testiranje: $3M+ uloženo u integrirane CBR sisteme za testiranje sposobne za istovremenu verifikaciju prekomjerne struje i zaostalih struja, testiranje osjetljivosti tipa B DC i EMC usklađenost

Globalna strategija certifikacije: Usklađenost sa više standarda omogućava nesmetan ulazak na tržište u preko 100 zemalja bez suvišnog testiranja

Za tehničke specifikacije, studije selektivne koordinacije, smjernice za primjenu tipa B ili zakazivanje fabričke revizije, naš inženjerski tim pruža direktne konsultacije kako bi osigurao da vaša arhitektura zaštite od curenja u zemlji ispunjava zahtjeve sigurnosti osoblja i ciljeve kontinuiteta rada.

View as

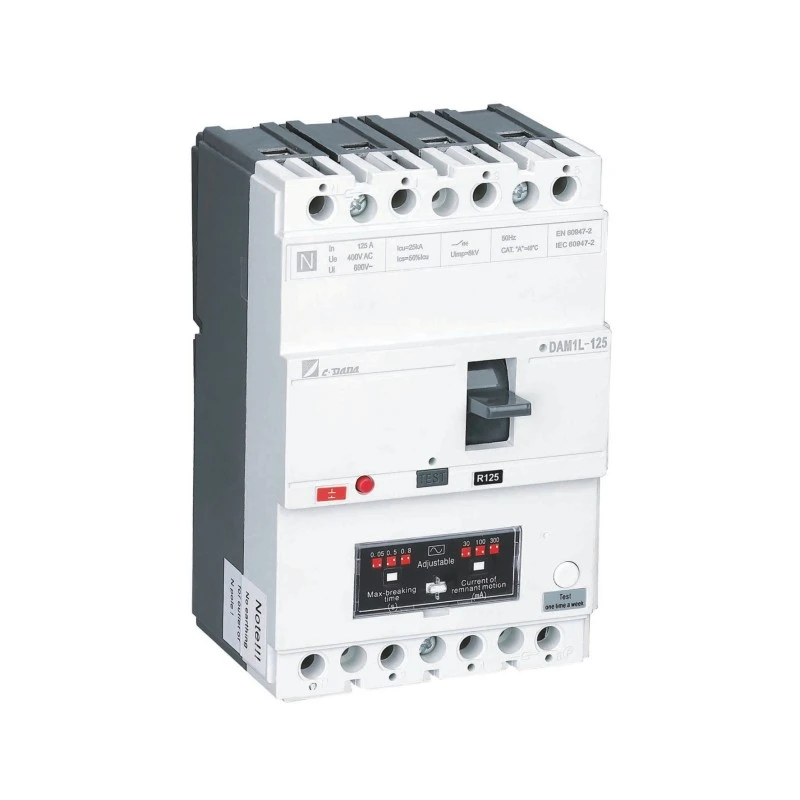

MCCB sa zaštitom od curenja

Izvor CDADA MCCB sa zaštitom od curenja (DAM1L serija) iz Shanghai DADA Electric, kao pouzdana tvornica, možemo ponuditi tehničku podršku i OEM usluge. 4P, 16–500A, podesivo curenje uzemljenja (30mA–1000mA), CE/CB/SEMKO sertifikat. Idealan za požarnu i ličnu sigurnost u zgradama, tunelima i industrijskim lokacijama.

Vidi više >> Pošaljite upit >>

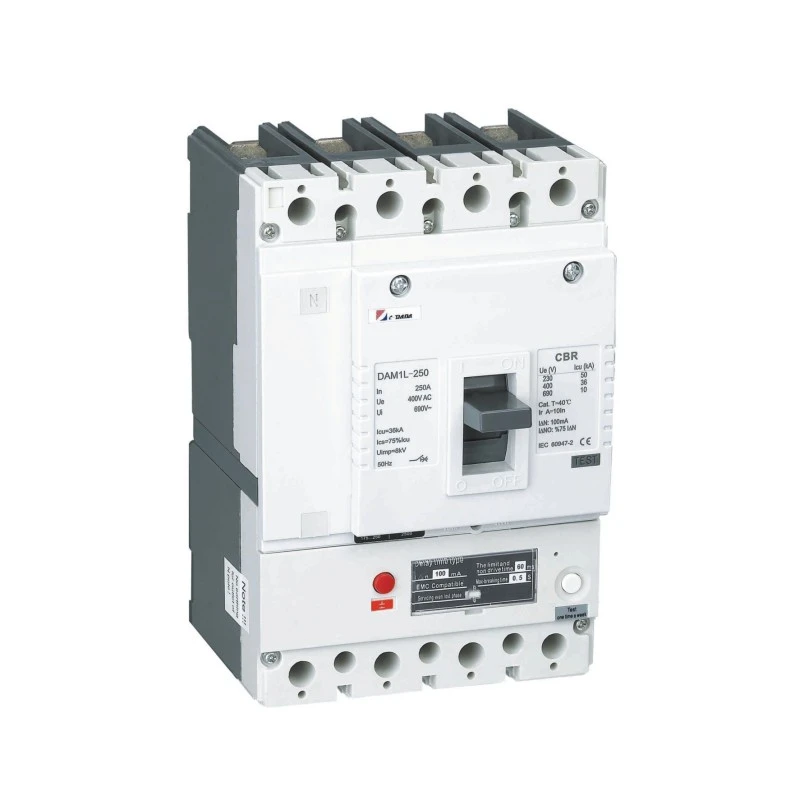

Prekidač naizmenične struje sa zaostalom strujom
