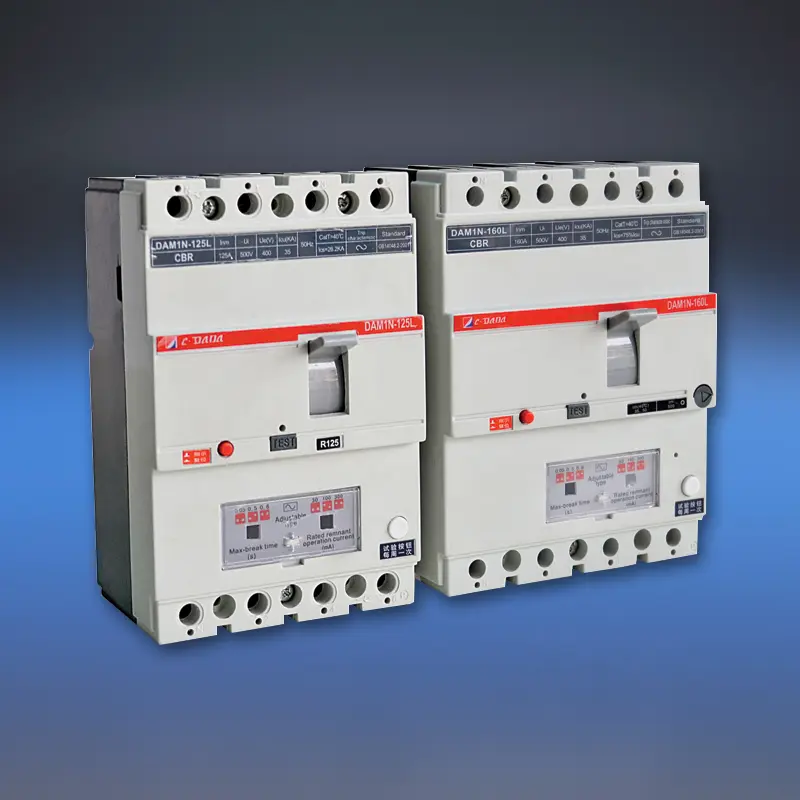

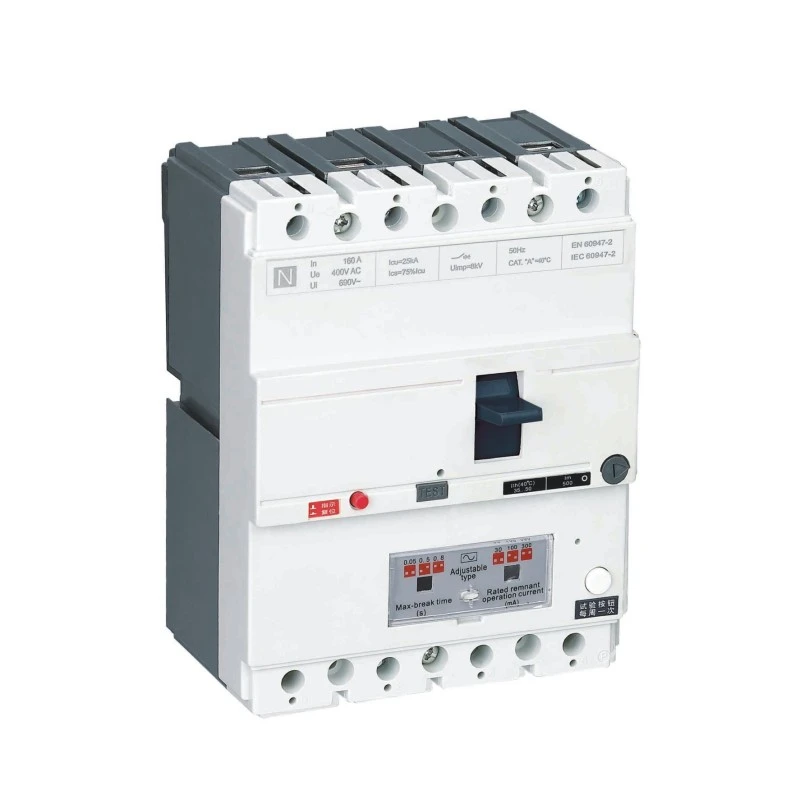

MCCB sa zaštitom od curenja

Povećajte električnu sigurnost izvan zaštite od preopterećenja i kratkog spoja sa CDADA DAM1L serijom MCCB sa zaštitom od curenja, integriranim prekidačem u kalupu sa ugrađenom funkcijom diferencijalne struje (RCD/ELCB). Dizajniran od strane profesionalnog proizvođača Shanghai DADA Electric CO., LTD prema međunarodnim standardima, ovaj MCCB 4P za curenje kombinuje distribuciju energije visokih performansi sa detekcijom zemljospoja koja štedi život i požar.

Od 10A do 500A na 400V/415V, nudi podesivu zaostalu radnu struju (30mA–1000mA) i opciono vremensko kašnjenje—omogućujući prilagođenu zaštitu za ličnu sigurnost (≤30mA) ili prevenciju požara (100mA–500mA+). S višefaznom elektronikom, ostaje u funkciji čak i ako jedna faza otkaže ili napon padne na 50V, osiguravajući neusporedivu pouzdanost u kritičnoj infrastrukturi poput tunela, visokih zgrada, transportnih čvorišta i industrijskih postrojenja.

Ključne specifikacije

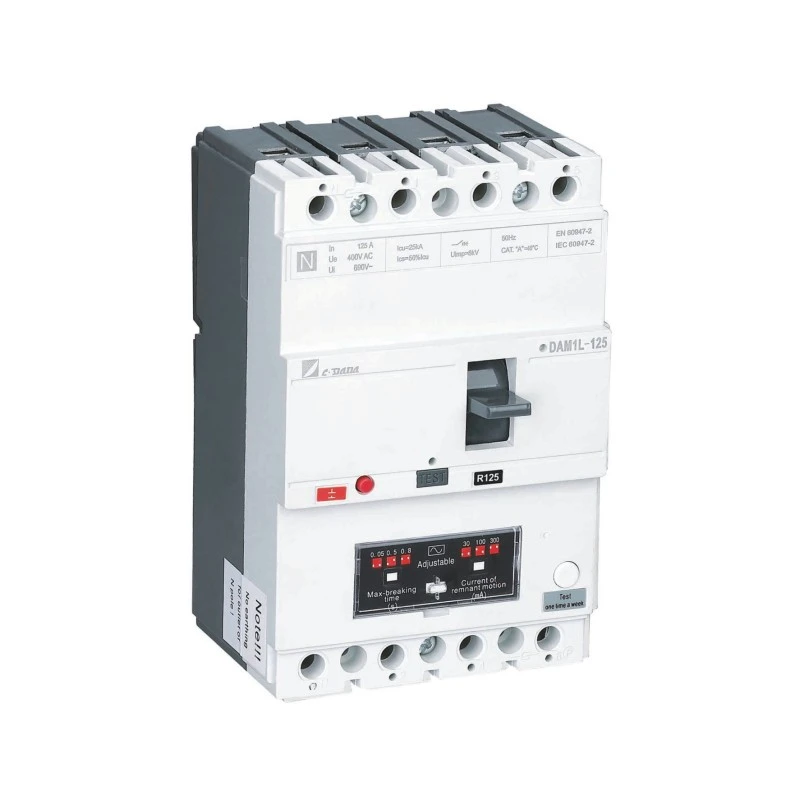

Model: Serija DAM1L – MCCB za curenje u zemlju (MCCB tipa CBR)

Stubovi: 4P (standardni; 3P dostupni na zahtjev)

Nazivna struja (In): 10A – 500A

Nazivni napon: 400V / 415V AC, 50Hz

Izolacijski napon (Ui): 400V (≤160A), 690V (>250A)

Postavke preostale struje (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Podesivost: podešavanje I△n i vremena putovanja na licu mjesta (trenutačno ili odloženo)

Vrste prekidnog kapaciteta:

B Tip: Osnovni (Inm < 100A)

S Tip: Standard

H Tip: Visoko lomljenje (>160A)

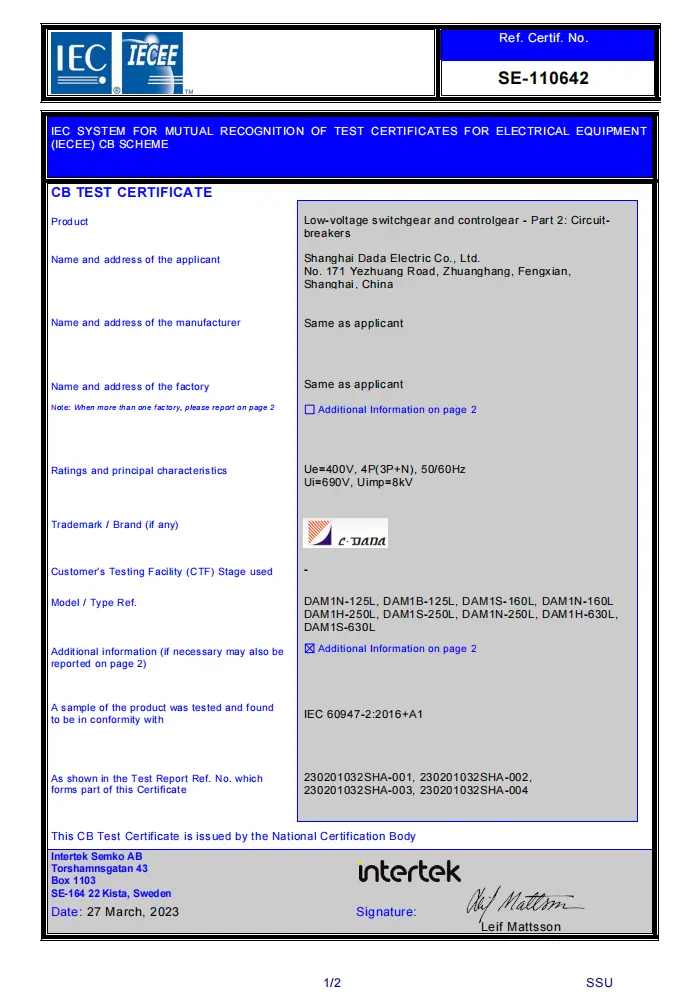

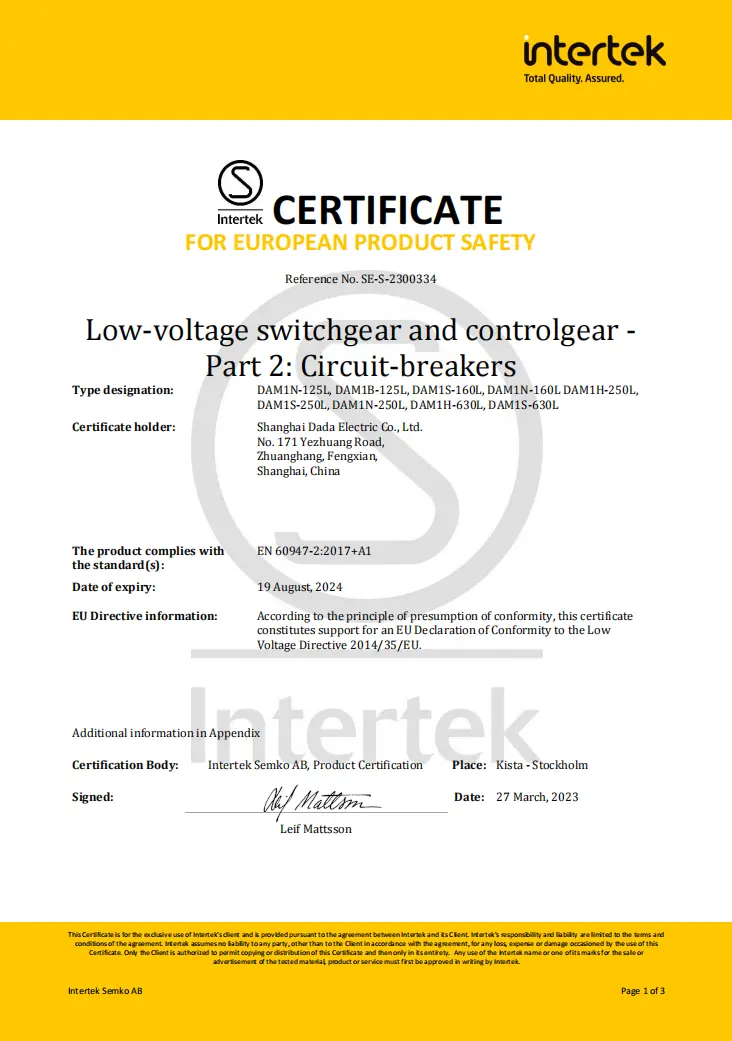

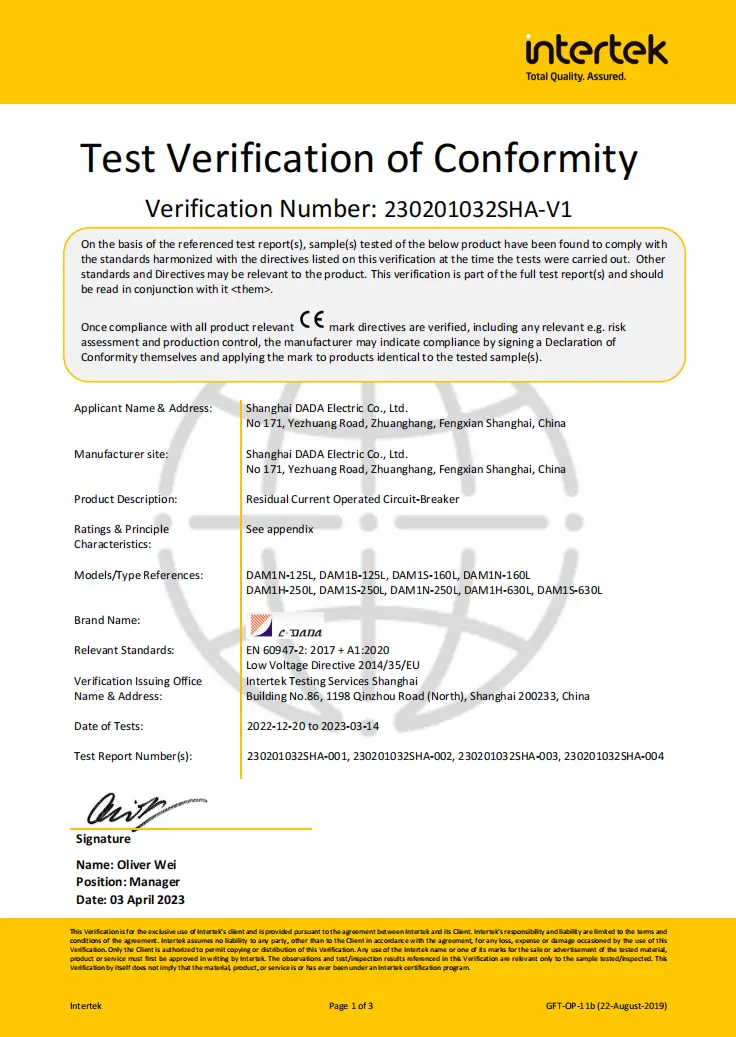

Certifikati: CE, CB, SEMKO

Ključne karakteristike:

★ RCD krug s višefaznim napajanjem → radi do 50V

★ Odvojite glavne i lučne kontakte

★ Gumb za testiranje pritiskom na put

★ Podesiva magnetna postavka (0,8–1,0×In)

★ Jaka EMI/RFI sposobnost protiv smetnji

★ Kompletan asortiman dodatne opreme: okidač, pomoćni/alarmni kontakti, rotirajuća ručka

Tehnički list

Prekidači za curenje na zemlju (ELCB)
Model			DAM1-125L			DAM1-160L
Šifra prelomnog kapaciteta			B	N	S	B	N	S
Nazivna struja veličine okvira - Inm (A)			125A			160A
Nazivna struja (40,50 ili 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Broj pola			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(vrh)/cos f (KA)			40/0.3	73,5/0,25	105/0.25	41/0.3	73,5/0,25	110/0.25
(I△m)KA/cosf			9/0.5			19/0.5
Prag rezidualne struje (mA)			100-300-500			100-300-500
Vremensko kašnjenje (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Dielektrična svojstva (V)			2500			3000
udaljenost lonizacije (mm)			≤30/0			≤30/0
Izdržljivost	Total Cycles		8000			8000
	Electrical Life		1000			1000
	Mehanički život		7000			7000
Kategorija (EN 60947-2/IEC 60947-2)	Glavni krug		A/0			A/0
	Pomoćni krug		AC-15			AC-15
Under Voltage Release			√			√
Shunt Release			√			√
Pomoćni kontakt			√			√
Kontakt za alarm			√			√
Pomoćni kontakt i kontakt za alarm			√			√
Mehanizam za rukovanje			√			√
Električni operativni mehanizam			√			√
Poklopac terminala			√			√
Fazni separator			√			√
	Š (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Težina	Fiksna verzija 3P/4P		-			-
	Plug-in verzija 3P/4P		-			-
	Izvucite verziju 3P/4P		-			-

Zašto odabrati CDADA MCCB sa zaštitom od curenja?

★ Prava integrirana sigurnost

Za razliku od dodatnih RCD modula, DAM1L ima ugrađenu, tvornički kalibriranu zaštitu od curenja – osigurava savršenu koordinaciju i eliminira probleme s kompatibilnošću.

★ Višefazno napajanje za RCD krug

Rani RCD-ovi su otkazali ako je jedna faza bila izgubljena. CDADA-in dizajn koristi sve faze za napajanje zaštitne elektronike, tako da nastavlja raditi čak i tokom gubitka faze ili ozbiljnog podnapona.

★ Dvostruki ciljevi zaštite u jednom uređaju

◆ 30mA: Ispunjava IEC zahtjeve za ličnu zaštitu od udara

◆ 100mA–1000mA: Sprečava požare degradacije izolacije od malih, upornih zemljospoja

★ Podesivo za realne uslove

Fino podesite osjetljivost i vremensko kašnjenje kako biste izbjegli neugodno spoticanje u vlažnim sredinama (npr. autopraonice, farme) uz održavanje sigurnosti.

★ Pouzdanost industrijske klase

Visok kapacitet prekidanja (H-tip), robusno odvajanje luka i IP20+ zaštita terminala čine ga pogodnim za oštre komercijalne i industrijske postavke.

★ Globalna usklađenost, lokalna vrijednost

Certificiran za Evropu (CE/CB), nordijske zemlje (SEMKO)—idealno za izvozne projekte—sa konkurentnim cijenama od provjerenog kineskog proizvođača.

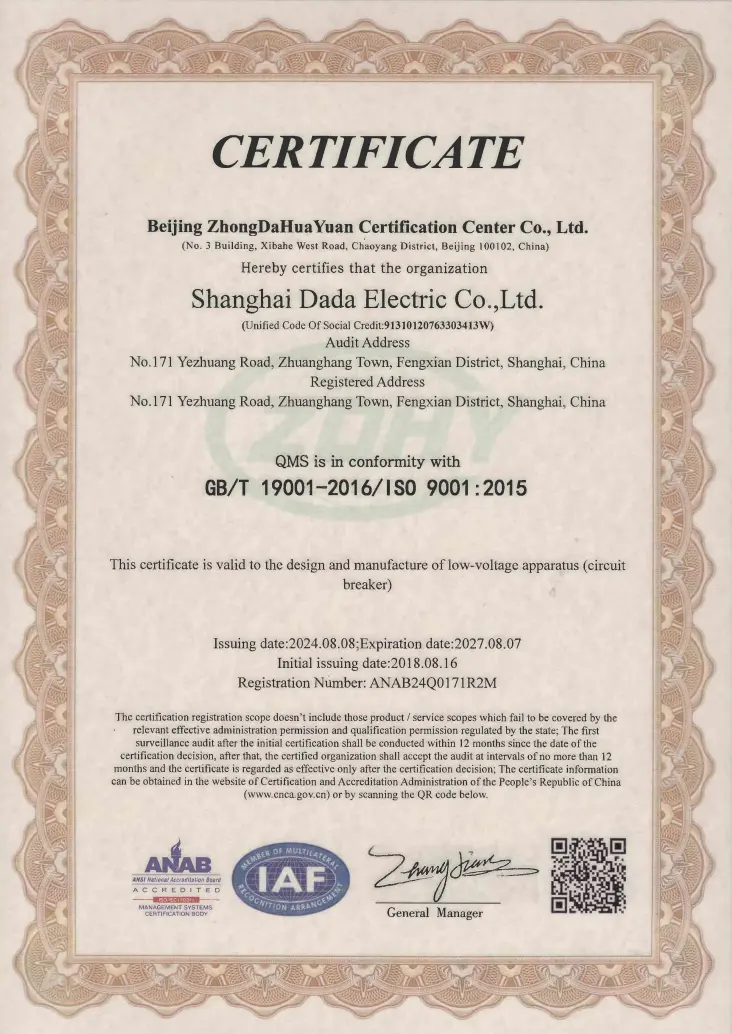

★ Naš proizvodni pogon je certificiran prema ISO9001:2015 sistemu upravljanja kvalitetom.

Tipične primjene

Visoko stambene zgrade: Glavni dovodni ili podni paneli (300mA za smanjenje rizika od požara)

Tuneli i podzemne željeznice: Kritična infrastruktura koja zahtijeva sigurno otkrivanje curenja

Bolnice i škole: 30mA zaštita u vlažnim prostorima (laboratorije, toaleti)

Industrijska postrojenja: Motorni dovodnici sa nadzorom zemljospoja

Gradilišta: Privremena elektrodistribucija sa zaštitom osoblja

FAQ

P1: Koja je razlika između standardnog MCCB-a i MCCB-a sa zaštitom od curenja?

A1: Standardni MCCB štiti samo od preopterećenja i kratkih spojeva. DAM1L dodaje detekciju preostale struje (curenja u zemlju)—okidanje kada struja curi na uzemljenje (npr. kroz osobu ili oštećenu izolaciju), sprečavajući strujni udar ili požar.

P2: Mogu li koristiti 100A MCCB RCD za ličnu zaštitu?

A2: Samo ako je podešeno na 30mA. Nazivna struja (100A) definira nosivost; rezidualna postavka (I△n) definira sigurnosnu funkciju. Za zaštitu od udara I△n mora biti ≤30mA, bez obzira na In.

P3: Zašto je RCD krugu potrebno višefazno napajanje?

A3: Ako se napaja samo jednom fazom, jednofazni kvar bi onemogućio zaštitu od curenja. CDADA-in višefazni dizajn osigurava da RCD ostane aktivan čak i za vrijeme gubitka faze ili niskog napona (do 50V) – što je kritično za sigurnosni kontinuitet.

P4: Da li je 4P MCCB pogodan za TT ili TN-S sisteme?

A4: Da – dizajniran je za TT, TN-S i IT sisteme. 4P dizajn razbija sve faze i neutralan, što je bitno za TT sisteme gdje neutralno nije pouzdano uzemljeno uzvodno.

P5: Zašto odabrati CDADA umjesto modularnih RCD + MCCB kombinacija?

A5: CDADA DAM1L nudi:

● Manji otisak (integrisan u odnosu na dva uređaja)

● Zagarantovana koordinacija (bez rizika neusklađenosti)

● Niži troškovi i složenost ožičenja

● Veća pouzdanost (jednostruko zatvorena jedinica)

● Podešavanje na licu mesta nije moguće sa RCD-ovima fiksne osetljivosti
