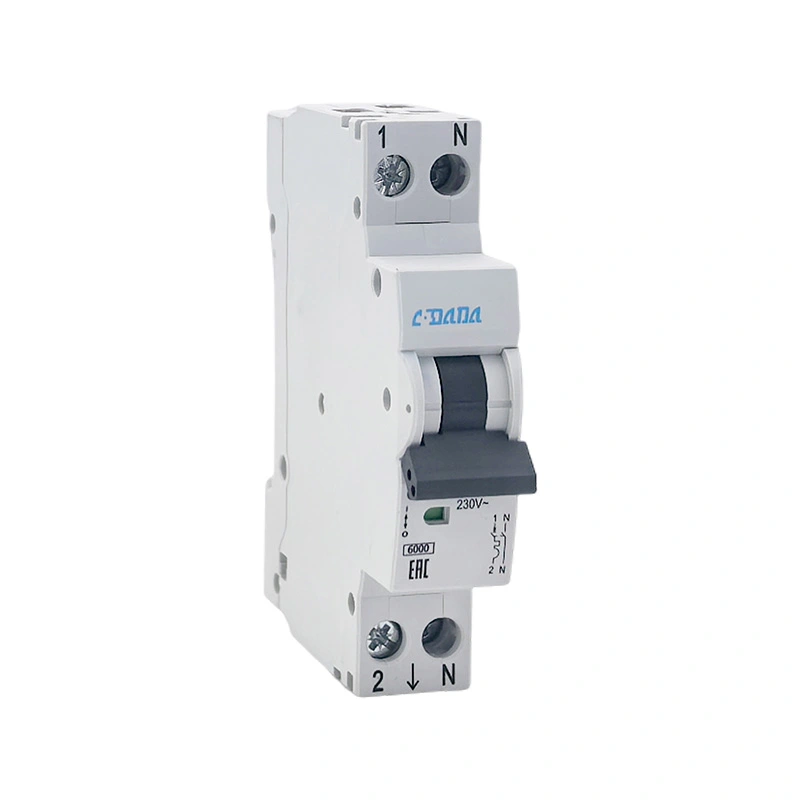

Zašto je minijaturni prekidač DPN 6KA bitan za modernu električnu zaštitu?

A Minijaturni prekidač DPN 6KAdizajniran je da pruži pouzdanu zaštitu od preopterećenja i kratkih spojeva, kombinujući kompaktne dimenzije sa praktičnom instalacijom. DPN konfiguracija se obično povezuje sa 1P+N rasporedom, dok se 6KA odnosi na 6 kA nazivni prekidni kapacitet kratkog spoja prema primjenjivim standardima i specificiranim ispitnim uvjetima. Ovaj vodič objašnjava što znači minijaturni prekidač DPN 6KA, kako radi, zašto je važan njegov prekidni kapacitet, gdje se može koristiti, kako ga pravilno odabrati i instalirati i što kupci trebaju uzeti u obzir pri nabavci opreme za zaštitu strujnih kola.

Šta znači minijaturni prekidač DPN 6KA?

Minijaturni prekidač, obično skraćeno MCB, je automatski zaštitni prekidač koji se koristi za prekid električne struje kada se pojave nenormalni uslovi. Za razliku od konvencionalnog osigurača koji se obično mora zamijeniti nakon rada, MCB se općenito može resetirati nakon što je kvar istražen i krug se smatra sigurnim.

TerminDPNse obično koristi za opisivanje kompakta1P+N konfiguracija, u kojem uređaj uključuje zaštitu na faznom provodniku uz istovremeno prebacivanje neutralnog vodiča. Točan unutrašnji raspored i da li je neutralna nulta zaštićena ili samo uključena ovise o specifičnom dizajnu proizvoda. Kupci bi stoga trebali provjeriti tehničku dokumentaciju proizvođača umjesto da tumače samo kraticu.

The6KAoznačavanje, obično napisano kao6 kA, označava nazivni prekidni kapacitet kratkog spoja od 6 kA prema relevantnom standardu, uslovima ispitivanja, naponu i specifikaciji proizvoda. U praktičnom smislu, on ukazuje na nivo očekivane struje kratkog spoja koji je prekidač dizajniran da bezbedno prekine pod svojim specificiranim uslovima.

Ova kombinacija kompaktne konfiguracije i definirane mogućnosti prekida kratkog spoja čini minijaturni prekidač DPN 6KA korisnim za mnoge niskonaponske distribucijske aplikacije gdje su prostor na panelu i pouzdana zaštita kola važni.

Kako radi DPN 6KA prekidač?

Tipični minijaturni prekidač koristi principe termalne i magnetne zaštite. Termalni mehanizam reaguje na trajnu prekomernu struju, dok je magnetni mehanizam namenjen da brzo reaguje na uslove kvara velike struje kao što su kratki spojevi.

• Zaštita od preopterećenja:Kada struja ostane iznad normalnog radnog nivoa kola u dovoljnom periodu, termalni mehanizam može uzrokovati da se prekidač otkači.
• Zaštita od kratkog spoja:Velika struja kvara može aktivirati mehanizam magnetnog okidanja, omogućavajući brzi prekid strujnog kola.
• Ručno prebacivanje:Ručica za upravljanje omogućava da se krug uključi ili isključi tokom normalnog rada kada je proizvod dizajniran za tu funkciju.
• Izolacija greške:U DPN aranžmanu, fazni i neutralni provodnici mogu se odvojiti u skladu sa specificiranim sklopnim dizajnom uređaja.
• Kompaktna distribucija:Faktor uskog oblika može pomoći električnim pločama da smjeste više strujnih kola unutar ograničenog prostora na DIN šini.

Svrha prekidača nije jednostavno zaustavljanje struje. Mora prekinuti nenormalnu struju u uslovima za koje je projektovan, a da pri normalnom radu ostane pouzdan. Stoga je važna ispravna koordinacija sa gornjim i nizvodnim zaštitnim uređajima.

Iz tog razloga, odabir prekidača samo na osnovu njegove fizičke veličine ili nominalne struje može stvoriti probleme. Prije instalacije uvijek treba pregledati kompletnu električnu specifikaciju.

Zašto je 6KA prekidni kapacitet važan?

Kapacitet prekidanja je jedna od najvažnijih specifikacija koje treba razumjeti kada kupujete minijaturni prekidač. Oznaka od 6 kA znači da prekidač ima nazivni kapacitet kratkog spoja od6.000 amperapod određenim uslovima ispitivanja.

Ovo radineznači da prekidač treba kontinuirano nositi 6.000 A. Nazivna struja prekidača je posebna specifikacija. Na primjer, prekidač može imati nazivnu struju prikladnu za krug rasvjete ili utičnice dok ima prekidnu sposobnost kratkog spoja od 6 kA.

Za novu instalaciju, potencijalnu struju kratkog spoja na mjestu instalacije treba procijeniti kvalifikovani električar. Odabrani prekidač treba da ima adekvatnu prekidnu moć za instalaciju i da bude u skladu sa važećim lokalnim zahtevima.

Koje su glavne prednosti?

Ispravno specificirani DPN 6KA minijaturni prekidač može odgovoriti na nekoliko uobičajenih izazova u kompaktnim električnim distributivnim sistemima.

Još jedna praktična prednost je lakša organizacija kola. Umjesto da dozvoli da jedan zaštitni uređaj opslužuje previše opterećenja, pravilno planirana razvodna ploča može podijeliti električna opterećenja u pojedinačna kola. Ovo olakšava rješavanje problema i može pomoći u ograničavanju utjecaja kvara na zahvaćeno kolo.

Gdje se obično koristi?

Prekidači DPN 6KA se mogu uzeti u obzir za širok spektar niskonaponskih distributivnih aplikacija, pod uslovom da njihove električne karakteristike i zahtjevi za sertifikaciju odgovaraju instalaciji.

• Stambene razvodne table
• Elektroinstalacije stanova i zgrada
• Rasvjetna kola
• Utičnica i kola opće namjene
• Male poslovne zgrade
• Uredi i maloprodajni objekti
• Upravljački paneli i distributivni krugovi opreme
• Lake industrijske električne instalacije
• Pomoćni krugovi u elektro ormarima

Mogu biti posebno korisni u kompaktnoj distributivnoj opremi gdje instalater treba da uravnoteži zaštitu kola sa raspoloživim prostorom za montažu. Međutim, prikladnost za primjenu nikada se ne smije odrediti samo iz naziva proizvoda.

Tip opterećenja, veličina provodnika, način instalacije, temperatura okoline, nivo kvara, sistem napona, raspored uzemljenja i lokalni električni propisi moraju se uzeti u obzir prije nego što se odabere određeni model.

Šta bi kupci trebali provjeriti prije odabira?

Jedna od najvećih grešaka pri kupovini je odabir prekidača samo na osnovu njegove nazivne struje ili oznake 6 kA. Potpuniji pregled specifikacija može smanjiti probleme s kompatibilnošću, kašnjenja u instalaciji i nepotrebne troškove zamjene.

1. Nazivna struja:Odaberite prema dizajnu strujnog kruga i očekivanom opterećenju umjesto jednostavnog odabira najveće dostupne ocjene.
2. Nazivni napon:Potvrdite da je prekidač prikladan za napon i frekvenciju električnog sistema.
3. Konfiguracija stubova:Provjerite je li potreban raspored 1P+N i shvatite koji su provodnici zaštićeni i komutirani.
4. Kapacitet prekidanja:Potvrdite da je nazivna vrijednost od 6 kA adekvatna za očekivanu struju kvara na mjestu instalacije.
5. kriva putovanja:Provjerite potrebnu karakteristiku okidanja na temelju ponašanja opterećenja i naleta.
6. Standardi i certifikati:Zatražite relevantne izvještaje o ispitivanju, deklaracije i dokumente o certifikaciji koji su primjenjivi na ciljnom tržištu.
7. Kompatibilnost terminala:Provjerite raspon veličina vodiča, konstrukciju terminala, zahtjeve za zatezanjem i dostupnost priključka.
8. Kompatibilnost sa DIN šinom:Potvrdite da fizičke dimenzije odgovaraju predviđenom distributivnom kućištu.
9. Radno okruženje:Uzmite u obzir temperaturu, vlažnost, nadmorsku visinu, prašinu, vibracije i druge uslove okoline.
10. Dosljednost dobavljača:Za projekte koji zahtijevaju ponovljene narudžbe, provjerite proizvodne sposobnosti i procedure kontrole kvaliteta.

Za distributere, još jedno važno pitanje je konzistentnost proizvoda. Prekidač koji ispunjava specifikacije u jednoj pošiljci, ali značajno varira u kasnijim serijama može stvoriti rizike za zalihe i projekat. Kupci bi stoga trebali unaprijed razgovarati sa dobavljačem o procedurama kontrole kvaliteta, standardima inspekcije, pakovanju, označavanju i zahtjevima za ponovnu narudžbu.

Šta treba uzeti u obzir prilikom instalacije?

Električnu instalaciju treba izvesti kvalificirani stručnjak iu skladu s uputama proizvođača i važećim električnim kodovima. Čak i ispravno specificirani DPN 6KA prekidač može loše raditi ako je nepravilno instaliran.

• Isključite instalaciju prije radova na distributivnoj opremi.
• Prije povezivanja provjerite napon strujnog kruga i raspored ožičenja.
• Ugradite prekidač sigurno na odgovarajuću DIN šinu ili sistem za montažu.
• Koristite provodnike unutar raspona veličina koje je odredio proizvođač.
• Primijenite navedeni moment zatezanja terminala.
• Održavajte pravilno usmjeravanje vodiča i izbjegavajte nepotrebno mehaničko opterećenje na terminalima.
• Provjerite fazne i neutralne veze prema dijagramu ožičenja proizvoda.
• Provjerite da li kućište ima odgovarajući razmak, ventilaciju i zaštitu.
• Izvršite odgovarajuća električna ispitivanja prije uključivanja završenog kola.

Priključak terminala zaslužuje posebnu pažnju. Slaba električna veza može stvoriti otpor i toplinu, dok nepropisno pripremljen provodnik može ugroziti mehaničku stabilnost veze. Instalacija bi stoga trebala slijediti zahtjeve za pripremu vodiča i zakretni moment koji je odredio proizvođač.

Nikada nemojte koristiti prekidač kao zamjenu za pravilan dizajn strujnog kola. Zaštitni uređaji rade kao dio kompletnog električnog sistema koji uključuje provodnike, opterećenja, uzvodnu zaštitu, uzemljenje i druge sigurnosne komponente.

Kako se DPN 6KA može usporediti s konvencionalnim MCB konfiguracijama?

Poređenje ne znači da je jedna konfiguracija univerzalno bolja. Odgovarajući dizajn zavisi od električnog sistema, lokalnih propisa, raspoloživog prostora na panelu, potrebnog rasporeda izolacije i koordinacije sa drugom zaštitnom opremom.

Kako se performanse mogu održati?

Minijaturni prekidači općenito zahtijevaju ograničeno rutinsko održavanje, ali okolni električni sistem i dalje treba periodično pregledavati. Nikada ne treba zanemariti česta neobjašnjiva isključenja.

• Pregledajte terminale da li ima znakova pregrijavanja, promjene boje ili oštećenja.
• Provjerite ima li labavih spojeva tijekom planiranog električnog održavanja.
• Održavajte razvodno kućište čistim i bez prekomjerne prašine ili vlage.
• Pratite ponovljena putovanja i istražite osnovni uzrok.
• Zamijenite prekidače koji pokazuju mehanička oštećenja ili neuobičajeno radno ponašanje.
• Nemojte više puta resetirati prekidač bez utvrđivanja zašto se aktivirao.

Prekidač koji se više puta isključuje može ukazivati ​​na preopterećenje, kratki spoj, probleme sa izolacijom, kvarove opreme, pogrešan odabir prekidača ili neki drugi problem unutar instalacije. Kvalificirano osoblje bi trebalo dijagnosticirati problem prije nego što se krug vrati u normalan rad.

Takođe je korisno održavati precizno označavanje panela. Jasna identifikacija kola može učiniti buduće preglede i održavanje efikasnijim, posebno u poslovnim zgradama i većim električnim ormarićima.

Šta treba očekivati ​​od pouzdanog proizvođača?

Prilikom nabavke minijaturnih prekidača DPN 6KA za veleprodajnu distribuciju, električne projekte, OEM aplikacije ili montažu panela, kvalitet proizvoda je samo jedan dio odluke o kupovini. Dosljedna dokumentacija, kontrola proizvodnje, komunikacija i podrška nakon prodaje također mogu imati važan utjecaj na uspjeh projekta.

Shanghai DaDa Electric Co., Ltd.je potencijalni izvor dobavljača za kupce koji traže proizvode za električnu zaštitu i srodna rješenja za prekidače. Kada procjenjuju bilo kojeg proizvođača, kupci bi trebali zatražiti tehničke listove proizvoda i primjenjivu dokumentaciju o usklađenosti, razjasniti tačnu konfiguraciju modela i potvrditi zahtjeve proizvodnje i inspekcije prije slanja masovne narudžbe.

Za uvoznike i distributere komunikacija je posebno važna. Prije potvrde kupovine, korisno je utvrditi tačan model proizvoda, električne specifikacije, količinu, način pakiranja, označavanje, zahtjeve isporuke, postupak inspekcije i dokumentaciju. Ovo pomaže u smanjenju nesporazuma između kupca, proizvođača i krajnjeg kupca.

Često postavljana pitanja

1. Šta znači 6KA na minijaturnom prekidaču?

6KA, koji se češće piše kao 6 kA, označava nazivni prekidni kapacitet kratkog spoja od 6.000 ampera pod određenim uslovima ispitivanja. To nije normalna radna struja prekidača.

2. Šta znači DPN u prekidaču?

DPN se obično povezuje sa 1P+N konfiguracijom. Točne funkcije zaštite i prekidača ovise o dizajnu proizvođača, tako da je potrebno provjeriti tehnički list proizvoda prije instalacije.

3. Da li je prekidač od 6 kA pogodan za svaku električnu instalaciju?

Ne. Kapacitet prekidanja mora odgovarati očekivanoj struji kratkog spoja na lokaciji instalacije. Također se moraju uzeti u obzir nazivni napon, struja, karakteristike okidanja, uvjeti ugradnje i primjenjivi propisi.

4. Da li 6 kA znači da prekidač može nositi 6.000 A neprekidno?

Ne. Vrijednost od 6 kA se odnosi na mogućnost prekida kratkog spoja, a ne na trajnu nosivost struje. Nazivna struja je posebna specifikacija.

5. Da li se DPN 6KA prekidač može koristiti u stambenim razvodnim pločama?

Može biti prikladan za određene stambene primjene kada električne ocjene, konfiguracija, dimenzije, zahtjevi za certifikaciju i instalaciju proizvoda odgovaraju strujnom krugu i lokalnim propisima.

6. Koje informacije trebam dati kada tražim ponudu?

Navedite potrebnu nazivnu struju, nazivni napon, konfiguraciju polova, karakteristike okidanja, prekidnu sposobnost, količinu, ciljno tržište, primjenjive standarde, zahtjeve za pakovanje i sve zahtjeve OEM-a ili označavanja. Ovo pomaže dobavljaču da efikasnije procijeni zahtjeve.

7. Zašto se minijaturni prekidač više puta isključuje?

Ponovljeno okidanje može biti posljedica preopterećenja, kratkog spoja, neispravne opreme, problema s ožičenjem, neodgovarajućeg odabira prekidača ili drugih električnih kvarova. Uzrok bi trebalo identificirati kvalificirano osoblje umjesto da više puta resetuje prekidač.

8. Da li je DPN isto što i dvopolni prekidač?

Nije nužno. Iako DPN uređaj može uključivati ​​fazno i ​​neutralno uključivanje, njegova unutrašnja zaštita i sklopni raspored može se razlikovati od konvencionalnog dvopolnog zaštitnog uređaja. Uvijek provjerite dijagram ožičenja proizvođača i tehničke specifikacije.

9. Koja je razlika između nazivne struje i prekidne sposobnosti?

Nazivna struja se odnosi na struju koju je prekidač dizajniran da nosi tokom normalnog rada pod određenim uslovima. Kapacitet prekidanja se odnosi na njegovu sposobnost da bezbedno prekine određenu struju kratkog spoja.

10. Koja je najvažnija specifikacija prilikom naručivanja DPN 6KA prekidača?

Ne postoji jedinstvena specifikacija koja se primjenjuje na svaku instalaciju. Nazivna struja, napon, konfiguracija polova, karakteristika isključenja, prekidna sposobnost, primjenjivi standardi, fizičke dimenzije i uvjeti ugradnje sve treba provjeriti zajedno.
