Šta je RCBO?

AnRCBO— prekidač diferencijalne struje sa zaštitom od prekomjerne struje — je niskonaponski zaštitni uređaj koji kombinuje zaštitu od preopterećenja, zaštitu od kratkog spoja i detekciju zaostale struje (curenja) u jednoj oblikovanoj jedinici. Unutar kompaktnog kućišta, termo-magnetski mehanizam za okidanje rješava preopterećenja i kratke spojeve, dok strujni transformator nulte sekvence kontinuirano uspoređuje struju koja teče u provodnicima pod naponom i neutralnim provodnicima. Kada razlika premaši nazivnu rezidualnu struju (IΔn), uređaj se isključuje unutar milisekundi, prekidajući napajanje prije nego što struja curenja može naštetiti ljudima ili uzrokovati požar.

Kada odabrati RCBO: konačni pod-krugovi kojima je potrebna i zaštita od prekomjerne struje i osobna zaštita od curenja - vanjske utičnice, krugovi uređaja, garaže, podrumi, kupaonice i druge vlažne ili lako dostupne lokacije.

DABL-63 pripada klasi RCBO: jedan uređaj, tri zaštite — prostorno i najisplativiji izbor za jednofazne završne krugove u domaćinstvu.

Residual Current Circuit Breaker with Overcurrent Protection

Kako odabrati pravi RCBO?

1. Nazivna struja (In): odgovara kontinuiranom opterećenju kruga, s prostorom za udarne struje uređaja (npr. 40A pokriva standardna kola kućnih aparata).

2. Kapacitet prekidanja (Icn): mora biti veći od očekivane struje kratkog spoja na mjestu instalacije; 6kA pokriva tipične stambene i lake komercijalne nivoe kvara.

3. Stubovi: 1P+N za jednofazna završna kola sa kompaktnom montažom na DIN šinu.

4. Karakteristika okidanja: C-kriva (5–10× In) za opšta opterećenja u domaćinstvu i aparatima; B-kriva za osjetljivu elektroniku; D-kriva za pokretanje motora.

5. Standardi i sertifikacija: usklađenost sa IEC/EN 61009-1 i CE oznaka su osnova za međunarodne projekte.

6. Primjena: vanjski utikači, strujni krugovi uređaja i garaža/podrumska rasvjeta mogu zahtijevati veću osjetljivost od uobičajenih unutrašnjih krugova.

Kako izgleda dobro specificirani RCBO

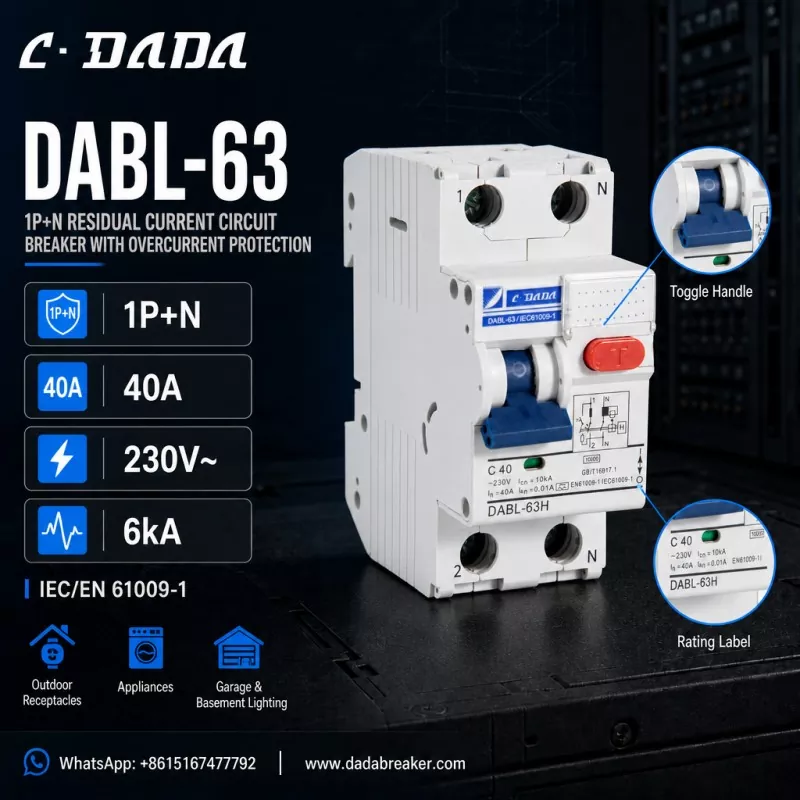

Da biste napravili ovaj beton, razmotrite DABL-63 izC·DADA Electric, 1P+N prekidač diferencijalne struje sa zaštitom od prekomjerne struje koji ilustruje šta treba tražiti u ovoj klasi uređaja: 1P+N konfiguracija

● Preklopni polovi pod naponom i praćeni neutralnim, kompaktni za standardne razvodne ploče na DIN šinu 40A nazivne struje (In)

● Sa isključenjem C-krive (C40) 230V~ nazivnog napona

● 6kA prekidni kapacitet (Icn)

● IΔn = 0,01 A (10 mA) visokoosetljiva zaštita od preostale struje

● Usklađenost sa IEC/EN 61009-1

● Crveno T testno dugme za periodične funkcionalne provere, terminali označeni 1/2/N, natpisna nalepnica i dijagram kola odštampani na kućištu

● Napravljen za vanjske kutije, kućne aparate, garažno i podrumsko osvjetljenje

Logika iza ove specifikacije

Okvir od 40A, 1P+N sa visokoosjetljivom zaštitom od curenja od 10mA pokriva većinu stambenih završnih strujnih krugova: 40A odgovara opterećenju uobičajenih kola uređaja i utičnica, 1P+N održava uređaj kompaktnim za prenatrpane razvodne ploče, a osjetljivost od 10mA pruža dodatni sloj osobne zaštite na mjestima gdje je potrebna vanjska zaštita. područja i oko djece.

FAQ

P: Šta je RCBO?

O: RCBO — prekidač diferencijalne struje sa zaštitom od prekomjerne struje — je niskonaponski zaštitni uređaj s tablicom za resetiranje koji kombinira zaštitu od preopterećenja, zaštitu od kratkog spoja i zaštitu zaostale struje (curenja) u jednoj jedinici, obično do 63A za finalna kola.

P: Koja je razlika između RCBO i MCB-a?

O: MCB pruža samo zaštitu od preopterećenja i kratkog spoja. RCBO dodaje detekciju preostale struje (curenja) na vrhu, isključujući strujno kolo kada struja curenja premaši IΔn - štiteći ljude i sprečavajući požare.

P: Šta znači IΔn = 10mA?

A: IΔn je nazivna rezidualna radna struja. 10mA je ocjena visoke osjetljivosti: uređaj se isključuje kada struja curenja dostigne 10mA, pružajući bržu ličnu zaštitu od 30mA opšte namjene.

P: Šta je DABL-63 RCBO?

O: DABL-63 je 1P+N prekidač na diferencijalnu struju sa zaštitom od prekomjerne struje od C·DADA Electric — 40A, C-kriva, 230V~, 6kA prekidni kapacitet i 10mA visokoosjetljiva zaštita od curenja, u skladu sa IEC/EN 61009-1, za kućne uređaje za rasvjetu/baze.
