Praktični vodič za prekidače u kalupu

2026-08-25 0 Ostavite mi poruku

Šta je MCCB?

MCCB -prekidač u kalupu— je niskonaponski zaštitni uređaj koji automatski isključuje strujni krug kada otkrije uvjete preopterećenja ili kratkog spoja. Za razliku od osigurača, može se resetirati i ponovo koristiti nakon putovanja. Unutar oblikovanog kućišta, termo-magnetni mehanizam za okidanje obavlja dva posla: termalni element reaguje na trajno preopterećenje, dok magnetni element trenutno reaguje na kvarove kratkog spoja. Rezultat je zaštita koja odgovara načinu na koji se ponašaju stvarna električna opterećenja.

Kada odabrati MCCB: glavni ulazni napojnici, trofazni razvodni paneli, veliki krugovi motora ili bilo koja tačka u kojoj očekivana struja kratkog spoja premašuje ono što MCB može prekinuti.

Kada je MCB dovoljan: završni pod-krugovi sa skromnim opterećenjem i niskim nivoom kvara — stambene ploče, rasvjeta i kola utičnica.

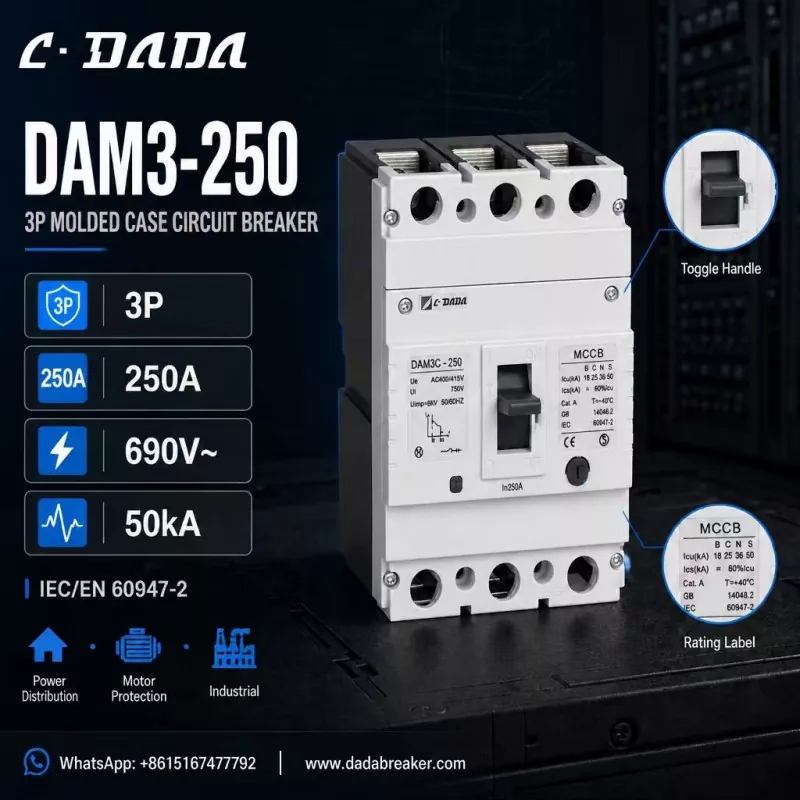

250A three-pole MCCB

Kako odabrati pravi MCCB

Nazivna struja (In)

1. — odgovara kontinuiranom opterećenju i omogućavaju prostor za startne struje motora.

Kapacitet prekidanja (Icu / Ics)

2. — mora biti veća od očekivane struje kratkog spoja na mjestu instalacije. Što je viši nivo greške, to vam je potreban veći Icu.

Poljaci

3. — 3P za trofazne sisteme, 4P kod kojih je potrebno isključiti i neutralni.

Ocene napona

4. — provjeriti nazivni radni napon (Ue), izolacijski napon (Ui) i otpornost impulsa (Uimp) prema sistemu.

Standardi i certifikacija

5. — Usklađenost sa IEC/EN 60947-2 i CE oznaka su osnova za međunarodne projekte.

Aplikacija

6. — zaštita motora, distribucija energije i industrijske instalacije mogu zahtijevati različite ocjene okvira i karakteristike isključenja.

Kako izgleda dobro specificirani MCCB 250A:

Da biste napravili ovaj beton, uzmite u obzir DAM3-250 iz C·DADA Electric — 250A tropolni MCCB koji ilustruje šta treba tražiti u ovoj klasi uređaja:

3P konfiguracija

● sa nazivnom strujom od 250A (In), pogodno za trofazne razvodne ploče

Nazivi napona:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Prekidni kapacitet do 50kA

● — Icu od 18 / 25 / 36 / 50 kA u svim varijantama B / C / N / S, tako da instalateri mogu uskladiti nivoe greške na različitim tačkama mreže

Usklađenost sa IEC/EN 60947-2 i GB 14048.2

● Oznaka CE, sa jasnom ručkom za uključivanje/isključivanje za vidljiv radni status

● Napravljen za distribuciju energije, zaštitu motora i industrijske primjene

Logika iza ove specifikacije: 250A, 3-polni okvir sa 50kA klasom prekidanja pokriva većinu potreba izrađivača panela i izvođača radova - od glavnih razvodnih ploča do strujnih kola motora - dok višestruke Icu varijante omogućavaju pravu veličinu troškova u odnosu na stvarne nivoe kvara.

Preporuka za odabir

● Za finalna kola do ~125A sa niskim nivoom kvara, MCB je ekonomičan izbor.

● Za glavnu distribuciju, zaštitu motora i industrijsku rasklopnu opremu, odaberite MCCB sa prekidnim kapacitetom koji premašuje očekivanu struju kratkog spoja instalacije.

● Kada ste u nedoumici, povećajte klasu za jednu klasu po kapacitetu prekidanja: razlika u troškovima je mala, dok zaštitna margina može biti razlika između manje greške i većeg kvara.

Često postavljana pitanja

P: Šta je MCCB?

O: Aprekidač u kalupuje resetirajući niskonaponski zaštitni uređaj koji isključuje strujni krug u slučaju preopterećenja ili kratkog spoja, dizajniran za veće struje i razine kvara od minijaturnog prekidača.

P: Šta znači Icu na MCCB-u?

O: Icu je krajnji kapacitet prekidanja kratkog spoja — maksimalna struja kvara koju prekidač može prekinuti. Ics je kapacitet prekida usluge, nivo koji može više puta prekidati i ostati u funkciji.

P: Kako da odaberem prekidnu sposobnost za moj MCCB?

O: Odaberite Icu ocjenu veću od očekivane struje kratkog spoja na mjestu instalacije. Razvodne ploče sa velikim kapacitetom transformatora ili duge industrijske napojnice obično trebaju uređaje klase 36-50kA.

P: Šta je DAM3-250 MCCB?

O: DAM3-250 je tropolni prekidač u obliku kućišta od 250A od C·DADA Electric, nominalnog do 690V sa prekidnim kapacitetom do 50kA, za distribuciju energije, zaštitu motora i industrijske primjene.
