A 125 15KA Minijaturni prekidačje dizajniran za električne sisteme koji zahtijevaju i visok strujni kapacitet i pouzdanu zaštitu od kratkog spoja. Za razliku od konvencionalnih MCB-ova niskog ranga, uređaj sa visokim prekidnim kapacitetom od 125 A može se baviti zahtjevnim distributivnim aplikacijama gdje struje kvara mogu biti znatno veće. Ovaj članak objašnjava kako 125 15KA MCB radi, šta znače njegove ključne specifikacije, gdje se može koristiti, kako ga pravilno odabrati i instalirati i šta bi timovi za kupovinu trebali ispitati prije naručivanja. Takođe istražuje praktične karakteristike dizajna serije DAB7-125 iz Shanghai DaDa Electric Co., Ltd., uključujući termalno-magnetnu zaštitu, dizajn koji ograničava struju, velike kablovske terminale i prekidni kapacitet od 15 kA.
Sadržaj
- Šta je 125 15KA minijaturni prekidač?
- Zašto su 125A i 15KA bitni?
- Kako funkcioniše zaštitni mehanizam?
- Koje karakteristike poboljšavaju praktične performanse?
- Gdje se može koristiti 125 15KA MCB?
- Ključne specifikacije za ispitivanje
- Kako odabrati pravu konfiguraciju
- Razmatranja o instalaciji i održavanju
- Uobičajeni problemi i nedoumice oko kupovine
- Zašto Shanghai DaDa Electric Co., Ltd.?
- Često postavljana pitanja
- Završna razmatranja

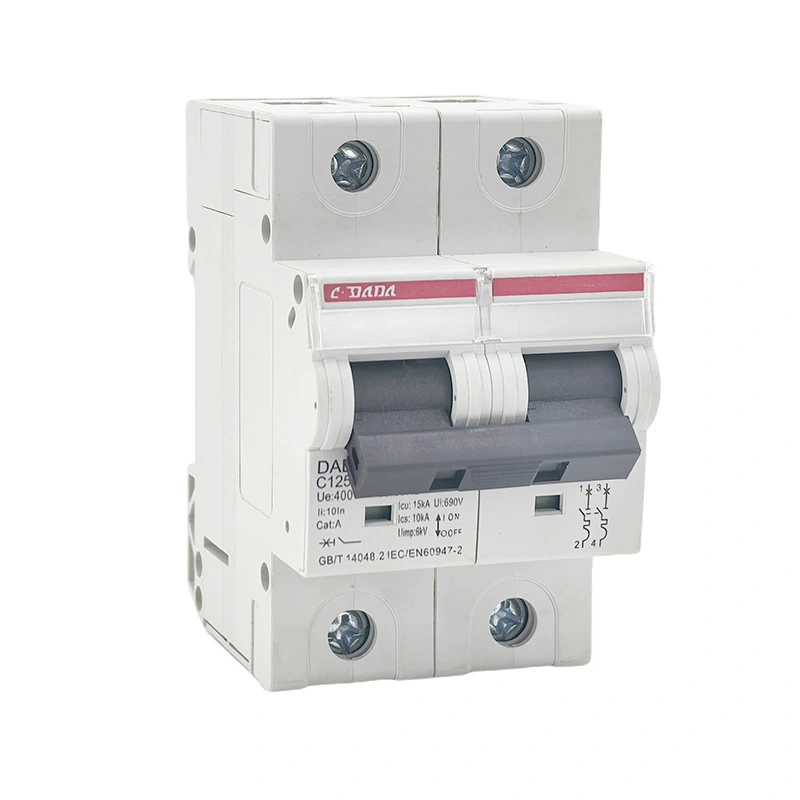

Šta je 125 15KA minijaturni prekidač?
125 15KA Minijaturni prekidač je visokostrujni zaštitni uređaj dizajniran da prekine električne krugove kada se pojave nenormalni strujni uvjeti. U oznaci proizvoda, "125" općenito označava nazivnu struju do 125A, dok se "15KA" odnosi na 15kA prekidnu sposobnost kratkog spoja prema primjenjivim uvjetima ispitivanja i standardu.
Ova dva broja opisuju različite električne karakteristike. Napon od 125 A odnosi se na struju koju je prekidač dizajniran da nosi pod određenim radnim uvjetima. Broj od 15kA odnosi se na nivo očekivane struje kratkog spoja koju prekidač može bezbedno prekinuti pod svojim specificiranim uslovima.
Ova razlika je važna kada inženjeri upoređuju prekidače. Veća nazivna struja ne znači automatski veću prekidnu sposobnost kratkog spoja. Obje vrijednosti moraju se procijeniti u odnosu na električne karakteristike instalacije.
Serija DAB7-125 iz Shanghai DaDa Electric Co., Ltd. je razvijena za industrijske i komercijalne aplikacije za distribuciju električne energije. Njegove objavljene informacije o proizvodu identifikuju maksimalnu nazivnu struju od 125 A i opcije visokog prekidanja uključujući 15 kA. Proizvođač također navodi termo-magnetnu zaštitu i dizajn koji ograničava struju.
Zašto su 125A i 15KA bitni?
Električni distributivni sistemi mogu sadržavati značajnu energiju kvara, posebno u blizini transformatora, razvodnih ploča, industrijskih mašina i velikih energetskih opterećenja. Ako je zaštitni uređaj izložen struji kvara iznad svoje specificirane mogućnosti prekida, posljedice mogu uključivati oštećenje opreme, prekomjerno stvaranje luka i ozbiljne sigurnosne rizike.
Kapacitet prekidanja od 15 kA pruža veću marginu prekida od mnogih standardnih MCB-ova niskog prekidačkog kapaciteta. Stvarna prikladnost, međutim, ovisi o očekivanoj struji kratkog spoja na mjestu instalacije i zahtjevima primjenjivog električnog standarda.
| Parametar | Šta ukazuje | Zašto je važno |
|---|---|---|
| 125A | Nazivna struja | Određuje normalni opseg struje prekidača. |
| 15kA | Visoka sposobnost prekida kratkog spoja | Pomaže prekidaču da prekine određene visoke struje kvara. |
| Termalni izlet | Zaštita od preopterećenja | Reaguje na trajne ekscesne trenutne uslove. |
| Magnetno putovanje | Zaštita od kratkog spoja | Omogućava brz rad u teškim uslovima kvara. |
| Ograničenje struje | Smanjenje energije kvara | Može pomoći u ograničavanju stresa koji se stavlja na opremu nizvodno. |
Prilikom projektovanja distributivnog sistema, prekidač bi stoga trebalo da bude izabran na osnovu stvarnog proračuna opterećenja, snage provodnika, proračuna struje kvara, napona, frekvencije, konfiguracije polova i zahteva za koordinaciju, a ne samo na osnovu trenutne vrednosti.
Kako funkcioniše zaštitni mehanizam?
Moderni MCB generalno kombinuje dva osnovna principa okidanja: termičku zaštitu i magnetnu zaštitu. Dva mehanizma se bave različitim tipovima prekostrujnih događaja.
Termička zaštita reaguje na uslove preopterećenja koji traju tokom vremena. Kada struja premaši predviđeni radni nivo, toplota uzrokuje rad termalnog elementa i otvaranje kola.
Magnetna zaštita je namijenjena za kvarove velike struje. Snažan magnetni odgovor može brzo aktivirati mehanizam za okidanje kada dođe do ozbiljnog kratkog spoja.
Kada se kontakti razdvoje tokom prekida kvara, može se stvoriti električni luk. Unutrašnje strukture za upravljanje lukom pomažu u kontroli i gašenju luka tokom prekida.
Konstrukcija koja ograničava struju može smanjiti energiju koja je dozvoljena da prođe kroz kolo tokom događaja kratkog spoja, pomažući u smanjenju stresa na spojenim komponentama.
Informacije o proizvodu DAB7-125 opisuju funkciju termičkog i magnetnog okidanja, mehanizam bez okidanja i dizajn koji ograničava struju. Ove karakteristike su posebno relevantne za aplikacije u kojima zaštitni uređaj mora dosljedno reagirati i na produžena preopterećenja i na kvarove velike struje.
Koje karakteristike poboljšavaju praktične performanse?
Electrical protection equipment is not evaluated only by its headline current rating. Mehanička konstrukcija, dizajn terminala, kontaktni materijali, način montaže i unutrašnji aranžmani za kontrolu luka mogu uticati na praktičnu upotrebljivost.
- Visoka prekidna sposobnost:Specifikacija od 15kA pruža veću sposobnost prekida kratkog spoja od mnogih konvencionalnih MCB-ova niskog prekidačkog kapaciteta.
- Veliki kablovski terminali:Serija DAB7-125 je dizajnirana s velikim terminalima pogodnim za bakrene i aluminijske provodnike do 35 mm² prema objavljenim informacijama proizvođača.
- Mehanizam bez putovanja:Prekidač može zadržati svoju zaštitnu funkciju čak i kada se pogonski mehanizam drži u položaju ON.
- Indikacija pozitivnog kontakta:Jasna indikacija statusa kontakta može olakšati inspekciju i održavanje.
- Termalno-magnetni rad:Različiti uvjeti prekomjerne struje mogu se riješiti kroz komplementarne mehanizme okidanja.
- Montaža na DIN šinu:Modularna montaža pojednostavljuje instalaciju unutar kompatibilne opreme za distribuciju.
- Kućište otporno na vatru:Objavljene informacije DAB7-125 specificiraju PA66 materijal za kućište otporan na plamen.
Ovi detalji su važni za distributere i sistem integratore jer efikasnost instalacije i servisiranje mogu uticati na ukupno iskustvo u radu, a ne samo na početnu nabavnu cenu.
Gdje se može koristiti 125 15KA MCB?
MCB sa visokim prekidnim kapacitetom od 125 A može se uzeti u obzir za električne distributivne sisteme gde struja kola i nivo kvara spadaju u specificirani radni opseg uređaja. Tipična okruženja primjene mogu uključivati industrijske objekte, poslovne zgrade, distribucijske ploče opreme i druga strujna kola.
| Aplikacija | Tipični zahtjev | Potencijalna korist |
|---|---|---|
| Industrijska distribucija | Veća strujna opterećenja i zahtjevni uslovi kvara | Visok strujni kapacitet sa zaštitom od kratkog spoja |
| Poslovni objekti | Pouzdana zaštita distribucije | Kompaktna modularna zaštita za distribucijske krugove |
| Mašinski sistemi | Zaštita za električnu opremu i dovode | Termički i magnetski odgovor na prekomjernu struju |
| Distributivni paneli | Prostorno efikasni zaštitni uređaji | Instalacija na DIN šinu i modularna konstrukcija |
| Oprema koja troši energiju | Veća struja kola | Konfiguracija nazivne struje do 125A ovisno o odabranom modelu |
Pogodnost primjene uvijek se mora potvrditi u odnosu na kompletan električni dizajn. Napon, frekvencija, očekivana struja kvara, veličina provodnika, temperatura okoline, konfiguracija polova i primjenjiva pravila instalacije mogu promijeniti odgovarajući izbor prekidača.
Ključne specifikacije za ispitivanje
Kupci se često fokusiraju na “125A” i “15kA” jer su lako razumljivi. Međutim, profesionalna nabavka zahtijeva širu reviziju specifikacija.
| Specifikacija | Pitanje kupovine |
|---|---|
| Nazivna struja | Da li odabrana ocjena odgovara izračunatom opterećenju kola i kapacitetu provodnika? |
| Kapacitet prekidanja | Da li je specificirani kapacitet od 15 kA prikladan za očekivanu struju kvara? |
| Nazivni napon | Da li prekidač odgovara naponu sistema i rasporedu distribucije? |
| Broj polova | Da li krug zahtijeva 1P, 2P, 3P, 4P ili neku drugu konfiguraciju? |
| Trip krivulja | Je li odabrana karakteristika otpuštanja kompatibilna s priključenim opterećenjem? |
| Primjenjivi standard | Da li proizvod ispunjava standarde potrebne za ciljno tržište i instalaciju? |
| Kapacitet terminala | Mogu li terminali sigurno prihvatiti navedeni provodnik? |
| Način ugradnje | Da li je potrebna montaža na DIN šinu ili drugi način montaže? |
Na primjer, IEC 60947-2 i IEC/EN 60898-1 koriste različite klasifikacije i okvire testiranja za prekidače. Stoga objavljeni podaci proizvođača mogu sadržavati i Icu i Icn terminologiju ovisno o standardu i kategoriji proizvoda. Kupac treba tačno provjeriti koja ocjena vrijedi za napon i radne uvjete predviđene instalacije.
Kako odabrati pravu konfiguraciju
Odabir minijaturnog prekidača 125 15KA trebao bi početi s električnim sustavom, a ne s katalogom proizvoda. Jednostavan proces odabira može smanjiti rizik od neusklađenosti prekidača sa strujnim krugom.
- Odredite projektnu struju.Izračunajte očekivanu kontinuiranu i isprekidanu struju opterećenja.
- Provjerite ocjenu provodnika.Zaštitni uređaj treba da bude usklađen sa dozvoljenom strujom kabla u stvarnim uslovima instalacije.
- Odredite očekivanu struju kratkog spoja.Odabrani prekidni kapacitet treba da bude adekvatan za nivo kvara na mestu instalacije.
- Potvrdite napon i frekvenciju.Uvjerite se da je prekidač naznačen za električni sistem.
- Odaberite raspored polova.Razmotrite zahtjeve za fazne i neutralne vodiče.
- Pregledajte karakteristike putovanja.Kriva okidanja treba da bude prikladna za priključeno opterećenje i očekivane uslove naleta.
- Potvrdite standarde i certifikate.Provjerite zahtjeve ciljnog tržišta, specifikaciju projekta i lokalne električne propise.
- Provjerite fizičku kompatibilnost.Potvrdite dimenzije, veličinu terminala, kompatibilnost sa DIN šinom i razmak panela.
Razmatranja o instalaciji i održavanju
Correct installation is essential for any high-current protective device. Čak i dobro dizajniran prekidač ne može kompenzirati provodnike pogrešne veličine, labave terminale, neprikladna kućišta ili nepravilnu instalaciju.
- Prije instalacije provjerite model prekidača i njegovu snagu.
- Izolirajte napajanje i slijedite primjenjive sigurnosne procedure.
- Uvjerite se da je poprečni presjek vodiča kompatibilan sa terminalom.
- Pravilno pripremite provodnike i izbjegavajte oštećene ili nepropisno ogoljene krajeve kabela.
- Pritegnite terminale prema zahtjevima proizvođača.
- Uvjerite se da je prekidač sigurno montiran na kompatibilnu DIN šinu.
- Provjerite da li kućište pruža odgovarajuću zaštitu i razmak.
- Povremeno pregledajte terminale da li ima znakova pregrijavanja, promjene boje ili mehaničkog labavosti.
- Testirajte zaštitni sistem u skladu sa zahtjevima održavanja instalacije.
Raspored održavanja treba da odražava okruženje i ciklus rada. Industrijske instalacije s velikim opterećenjem, čestim uključivanjem, prašinom, vibracijama ili povišenim temperaturama mogu zahtijevati češće inspekcije nego slabo opterećeni unutrašnji distributivni sistemi.
Uobičajeni problemi i nedoumice oko kupovine
Kupci visokostrujnih MCB-a često se susreću sa nekoliko praktičnih izazova. Rješavanje ovih problema prije nabavke može spriječiti kašnjenja i probleme sa instalacijom.
Neki popisi proizvoda spominju samo generički "visoki prekidni kapacitet". Kupci trebaju zatražiti tačnu ocjenu, standard, napon i osnovu testiranja.
Odabir 125A bez provjere kapaciteta kabela i stvarne projektirane struje može stvoriti probleme u koordinaciji.
Za veći provodnici su potrebni terminali dizajnirani da prihvate potrebnu površinu poprečnog presjeka. Prije kupovine treba potvrditi kompatibilnost terminala.
Međunarodnim kupcima često su potrebne tehničke specifikacije, certifikati, crteži i informacije o proizvodu za odobrenje projekta.
Profesionalni dobavljač bi trebao biti u mogućnosti pružiti jasne podatke o proizvodu i pomoći kupcima da shvate razlike između nazivne struje, prekidne snage, karakteristika isključenja i zahtjeva za instalaciju.
Zašto Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.razvija i proizvodi proizvode za zaštitu kola za industrijske i komercijalne električne primjene. Njegov objavljeni portfelj proizvoda uključuje MCB, MCCB, RCBO, RCCB i pripadajuću opremu za zaštitu kola.
Serija DAB7-125 je pozicionirana za aplikacije koje zahtijevaju veći strujni kapacitet i visoku sposobnost prekidanja kratkog spoja. Objavljene specifikacije uključuju 15kA visoki prekidni kapacitet, termo-magnetnu funkciju okidanja, dizajn ograničavanja struje, indikaciju pozitivnog kontakta i terminale pogodne za veće provodnike. :contentReference[oaicite:1]{index=1}
Fabričke informacije proizvođača takođe opisuju namenske radionice za štancanje, tačkasto zavarivanje, zakivanje, brizganje i montažu, podržavajući proizvodnju i MCB i MCCB proizvoda. :contentReference[oaicite:2]{index=2}
Za distributere, veletrgovce električne energije, proizvođače panela i OEM kupce, ova vrsta proizvodnih mogućnosti može biti korisna kada su dosljedna opskrba proizvodima, tehnička dokumentacija i podrška za konfiguraciju važni dijelovi odluke o kupovini.
| Zahtjevi kupca | Relevantna DAB7-125 karakteristika |
|---|---|
| Zaštita strujnog kola | Nazivna struja do 125A |
| Veći zahtjevi za kratkim spojevima | Kapacitet prekidanja do 15kA prema objavljenim informacijama o proizvodu |
| Zaštita od preopterećenja | Funkcija termičkog okidanja |
| Reakcija na kratki spoj | Funkcija magnetnog okidanja |
| Veći provodnici | Veliki kablovski terminali dizajnirani za provodnike do 35 mm² prema podacima proizvođača |
| Montaža panela | Modularni dizajn montaže na DIN šinu |
Specifikacije proizvoda treba uvijek biti potvrđene u odnosu na najnoviju tehničku dokumentaciju prije konačnog odobrenja projekta, posebno kada će se prekidač instalirati u okruženju velike struje kvara ili u reguliranom električnom sistemu.
Često postavljana pitanja
15KA se odnosi na 15kA prekidnu sposobnost kratkog spoja pod primjenjivim specificiranim uvjetima ispitivanja. Ukazuje na nivo očekivane struje kratkog spoja za koji je uređaj dizajniran da prekine u skladu sa svojom primenljivom ocenom i standardom.
Ne. Izbor mora uzeti u obzir kapacitet provodnika, karakteristike opterećenja, napon sistema, uslove okoline, struju kvara, konfiguraciju polova i primjenjive električne zahtjeve.
125A je povezano sa nazivnom strujom prekidača, dok se 15kA odnosi na njegovu sposobnost prekida kratkog spoja. Oni opisuju različite karakteristike zaštitnog uređaja.
Može se uzeti u obzir za prikladne industrijske distribucijske krugove kada električni sistem spada u specificirane vrijednosti proizvoda i zahtjeve za instalaciju.
Ne. Kapacitet prekidanja je samo jedan faktor odabira. Napon, nazivna struja, karakteristike okidanja, koordinacija provodnika, konfiguracija polova i uvjeti instalacije također se moraju procijeniti.
Termička zaštita se odnosi na trajne uslove preopterećenja, dok magnetna zaštita brzo reaguje na kvarove velike struje kao što su kratki spojevi.
U objavljenim informacijama DAB7-125 kompanije Shanghai DaDa Electric navodi se da su njegovi veliki kablovski terminali prikladni za bakrene i aluminijske kablove do 35 mm². Tačan raspored provodnika treba uvijek biti potvrđen sa trenutnom tehničkom dokumentacijom prije ugradnje.
Kupci bi trebali zatražiti tehnički list, primjenjive standarde, nazivni napon, podatke o prekidnoj snazi, karakteristike rada, nacrte dimenzija, informacije o terminalima, certifikate i detalje pakovanja relevantne za odredišno tržište.
Završna razmatranja
Minijaturni prekidač 125 15KA ispunjava specifičnu kombinaciju zahtjeva: relativno visok strujni kapacitet i poboljšana sposobnost prekida kratkog spoja. Za inženjere i timove za nabavku, razumijevanje onoga što svaka ocjena predstavlja ključno je za donošenje ispravne tehničke odluke.
Najvažnija razmatranja sežu dalje od cifara “125A” i “15kA”. Potpuna procjena bi trebala uključivati nazivni napon, struju kvara, karakteristike okidanja, konfiguraciju polova, kompatibilnost provodnika, primjenjive standarde, okruženje instalacije i fizičke dimenzije.
Serija DAB7-125 iz Shanghai DaDa Electric Co., Ltd. kombinuje zaštitu od visoke struje sa termalno-magnetnim radom, dizajnom koji ograničava struju, velikim kablovskim terminalima i objavljenim prekidnim kapacitetom do 15kA. Ove karakteristike čine proizvod relevantnim za niz industrijskih i komercijalnih distributivnih aplikacija kada je pravilno usklađen sa električnim sistemom.
