Šta čini MCCB sa zaštitom od curenja važnim za sigurniju distribuciju energije?

1. Šta je MCCB sa zaštitom od curenja?

Prekidač u obliku kućišta, koji se obično naziva MCCB, dizajniran je za zaštitu niskonaponskih električnih kola od stanja kao što su preopterećenje i kratki spoj. Za razliku od osnovnog zaštitnog prekidača, MCCB se može odabrati u širokom rasponu jačine struje i prekidnih kapaciteta, što ga čini pogodnim za komercijalne i industrijske distribucijske sisteme.

AnMCCB sa zaštitom od curenjadodaje zaostalu struju ili detekciju curenja uzemljenja ovim konvencionalnim funkcijama zaštite. Kada se otkrije nenormalna struja curenja i dostigne konfigurirani radni nivo, zaštitni mehanizam može pokrenuti okidanje i isključiti pogođeni krug.

Ova kombinacija je posebno korisna kada električni dizajneri žele više slojeva zaštite bez stvaranja nepotrebno kompliciranog rasporeda panela. Komercijalni proizvodi su dostupni kao integrirana rješenja MCCB-plus-diferencijalne struje ili kao MCCB-i u kombinaciji s kompatibilnim modulima diferencijalne struje. IEC 60947-2 uključuje zahtjeve za prekidače koji uključuju zaštitu od diferencijalne struje, dok proizvođači mogu obezbijediti različite konfiguracije i opsege podešavanja.

2. Kako funkcioniše zaštita od curenja?

U zdravom električnom kolu, struja koja teče kroz odlazne provodnike treba da odgovara struji koja se vraća kroz kolo. Stanje curenja nastaje kada dio struje krene nenamjernim putem, kao što je oštećenje izolacije, povezana oprema ili osoba koja kontaktira dio pod naponom.

Zaštita od curenja prati rezidualnu struju povezanu sa ovom neravnotežom. Ako izmjerena rezidualna struja premašuje konfigurirani radni prag uređaja, zaštitni sistem šalje signal isključenja MCCB mehanizmu.

Ovisno o dizajnu proizvoda, zaštita od curenja može osigurati podesivu zaostalu radnu struju, vremensko kašnjenje, testnu funkcionalnost, indikaciju alarma ili druge funkcije nadzora. Komercijalni MCCB proizvodi za zaštitu od curenja pokazuju da postavke osjetljivosti i kašnjenja mogu značajno varirati ovisno o namjeravanoj primjeni.

Zašto se ovo razlikuje od zaštite od preopterećenja?

Zaštita od preopterećenja i zaštita od curenja odgovaraju na različite probleme. Preopterećeno kolo može povući prekomjernu struju jer je priključeno previše opterećenja ili zato što oprema radi iznad predviđenog kapaciteta. Greška curenja se, međutim, tiče struje koja izlazi iz predviđene provodne putanje.

Stoga, jednostavno povećanje mogućnosti zaštite od preopterećenja ne osigurava automatski odgovarajuću zaštitu od curenja. Ove dvije funkcije treba uzeti u obzir odvojeno prilikom projektovanja električnog distributivnog sistema.

3. Koje električne probleme može riješiti?

Električna oprema koja se koristi u fabrikama, poslovnim zgradama i infrastrukturnim projektima može raditi dugo vremena pod zahtjevnim uvjetima. Vlaga, prašina, starenje izolacije, mehanička oštećenja, greške u instalaciji i propadanje opreme mogu doprinijeti nenormalnim strujama.

Stvarni nivo zaštite zavisi od kompletnog električnog sistema, konfiguracije uređaja i uslova instalacije. MCCB sa zaštitom od curenja stoga treba tretirati kao dio pravilno dizajnirane zaštitne sheme, a ne kao univerzalno rješenje za svaku električnu opasnost.

4. Zašto kombinirati MCCB i zaštitu od curenja?

Za mnoge električne projekte, glavna atrakcija je mogućnost rješavanja nekoliko zahtjeva zaštite unutar koordiniranog rasporeda uređaja. Ovo može biti dragocjeno tamo gdje su prostor panela, vrijeme instalacije i koordinacija sistema važni.

1. Višestruke zaštitne funkcije

Pravilno konfiguriran uređaj može pružiti zaštitu od preopterećenja, kratkog spoja i zaostale struje unutar iste zaštitne arhitekture. To olakšava inženjerima da uspostave definiranu strategiju zaštite za napojni ili distributivni krug.

2. Efikasniji dizajn panela

Integrisane ili blisko usklađene zaštitne komponente mogu smanjiti potrebu za odvojenim uređajima, ožičenjem i rasporedom montaže. Proizvođači MCCB-a zaštićenih diferencijalnom strujom posebno ističu kompaktnu instalaciju i smanjene zahtjeve za komponentama kao praktične prednosti.

3. Podesiva zaštita

Neki proizvodi pružaju podesivi prag zaostale struje i vremenska kašnjenja. Ovo omogućava da se zaštitni raspored prilagodi različitim krugovima umjesto da se oslanja na jednu fiksnu postavku za svaku primjenu.

4. Lakše planiranje sistema

Kada se zahtjevi preopterećenja, kratkog spoja i curenja razmatraju zajedno, inženjeri mogu procijeniti kompletnu strategiju zaštite umjesto da samostalno biraju pojedinačne komponente.

5. Gdje se koristi MCCB sa zaštitom od curenja?

Odgovarajuća primjena ovisi o električnom dizajnu, lokalnim zahtjevima i specifikacijama proizvoda. Tipična područja primjene uključuju:

• Razvodne table za poslovne zgrade
• Industrijski distributivni sistemi električne energije
• Oprema za fabričku proizvodnju
• Dodaci motora i mašina
• Radionice i proizvodni pogoni
• Infrastruktura i komunalne instalacije
• Električna oprema koja zahtijeva praćenje curenja uzemljenja
• Distribucijski sistemi gdje je prostor panela ograničen
• Projekti koji zahtijevaju koordiniranu zaštitu od preopterećenja, kratkog spoja i diferencijalne struje

MCCB se naširoko koriste u industrijskoj i komercijalnoj distribuciji jer njihove trenutne vrijednosti i prekidne sposobnosti mogu pokriti primjene izvan tipičnog raspona malih prekidača.

6. Šta bi kupci trebali provjeriti prije odabira?

Odabir MCCB-a sa zaštitom od curenja zasnovanom samo na nazivnoj amperaži može stvoriti probleme tokom instalacije. Kupci bi trebali proizvođaču ili inženjeru elektrotehnike dati dovoljno informacija o sistemu prije nego što potvrde model.

1. Nazivna struja:Odredite očekivano kontinuirano opterećenje i odaberite odgovarajuću strujnu ocjenu na osnovu kompletnog dizajna kola.
2. Radni napon:Potvrdite napon sistema i da li je proizvod pogodan za predviđenu primenu naizmenične struje.
3. Broj polova:Provjerite da li sustav zahtijeva 3P, 4P ili drugu konfiguraciju.
4. Mogućnost kratkog spoja:Provjerite dostupnu potencijalnu struju kvara i osigurajte da prekidač ima odgovarajuću prekidnu snagu.
5. Osetljivost na curenje:Odredite rezidualnu radnu struju potrebnu za predviđenu strategiju zaštite.
6. Vremensko kašnjenje:Razmislite da li je za koordinaciju sa uzvodnim ili nizvodnim uređajima potreban trenutni rad ili vremenski odgođeni odgovor.
7. Uslovi ugradnje:Pregledajte temperaturu okoline, prostor, vlažnost, nadmorsku visinu i druge relevantne faktore okoline.
8. Standardi i sertifikati:Potvrdite standarde i odobrenja koja su potrebna na ciljnom tržištu.

7. Objašnjeni ključni parametri

Sljedeći parametri su posebno važni kada se porede različiti MCCB proizvodi za zaštitu od curenja.

Na primjer, trenutni komercijalni proizvodi sa zaštitom od diferentne struje mogu ponuditi različite kombinacije nazivne struje, konfiguracije polova, radnog napona i prekidne sposobnosti. Ove specifikacije uvijek treba provjeriti u odnosu na stvarni tehnički list proizvoda, a ne pretpostavljati samo iz kategorije proizvoda.

8. MCCB sa zaštitom od curenja naspram zasebnih zaštitnih uređaja

I integrisani i odvojeni zaštitni aranžmani mogu biti tehnički prikladni. Bolja konfiguracija ovisi o električnoj arhitekturi projekta, zahtjevima za prostorom, strategiji koordinacije i preferencijama nabavke.

Važna stvar je da integracija ne znači automatski i prikladnost. Odabrana kombinacija mora i dalje zadovoljiti električne zahtjeve instalacije.

9. Razmatranja o instalaciji i održavanju

Ispravna instalacija je jednako važna kao i odabir odgovarajućeg prekidača. Čak i dobro dizajniran MCCB sa zaštitom od curenja možda neće pružiti predviđene performanse ako su ožičenje, raspored uzemljenja, postavke ili okruženje instalacije neispravni.

Pažljivo provjerite ožičenje

Slijedite dijagram ožičenja proizvođača i upute za instalaciju. Fazni i neutralni provodnici, gdje je to primjenjivo, moraju biti pravilno raspoređeni da bi sistem detekcije kvara radio kako je predviđeno.

Provjerite postavku curenja

Nemojte pretpostavljati da je najniža dostupna postavka struje curenja automatski odgovarajuća. Postavka treba odgovarati predviđenoj zaštitnoj funkciji i električnim karakteristikama kola.

Uzmite u obzir selektivnost

Veliki distributivni sistemi mogu sadržavati više zaštitnih uređaja. Njihove radne karakteristike treba pregledati zajedno kako odgovarajući kvar nizvodno ne bi nepotrebno isključio mnogo veći dio instalacije.

Izvršite funkcionalno testiranje

Tamo gdje proizvod ima funkciju ispitivanja, testiranje treba slijediti proceduru koju preporučuje proizvođač i zahtjeve koji se primjenjuju na instalaciju. Neki uređaji sa rezidualnom strujom pružaju testne funkcije i dodatne funkcije nadzora.

10. Shanghai DaDa Electric Co., Ltd. i rješenja za zaštitu od curenja

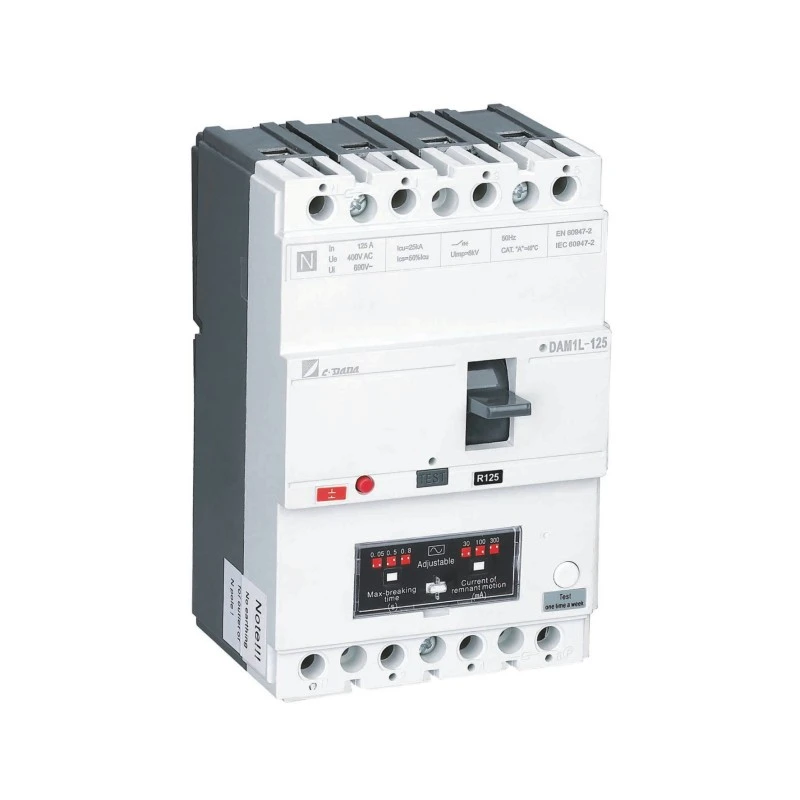

Shanghai DaDa Electric Co., Ltd. nudi MCCB rješenja dizajnirana za aplikacije gdje konvencionalna zaštita kola i zaštita od curenja moraju raditi zajedno. Njegova serija DAM1L je primjer MCCB-a sa integriranom zaštitom kvara, dizajniran za primjene uključujući električne sisteme u zgradama, industrijske lokacije i druga niskonaponska distributivna okruženja.

Informacije o proizvodu ukazuju na konfiguracije kao što su četveropolna konstrukcija, širok raspon nazivne struje i podesiva zaštita od curenja u zemlju. U zavisnosti od modela, radna struja curenja može se konfigurisati u određenom opsegu, što omogućava prilagođavanje strategije zaštite različitim primenama.

Za inozemne kupce, distributere, graditelje panela i električare, najkorisniji pristup je da se dobavljaču daju zahtjevi projekta prije nego što zatraži ponudu. Ovo pomaže da se utvrdi da li su potrebna strujna vrijednost, raspored polova, postavka curenja, prekidna sposobnost i certifikat dostupni u predviđenoj konfiguraciji.

Informacije koje treba uključiti u upit

• Potrebna nazivna struja
• Napon i frekvencija sistema
• Broj polova
• Potrebna osjetljivost na struju curenja
• Potrebna funkcija vremenske odgode
• Očekivana struja kratkog spoja ili potrebna prekidna sposobnost
• Instalaciono okruženje
• Ciljno tržište i zahtjevi za certifikaciju
• Potrebna količina
• OEM ili prilagođeni zahtjevi, ako je primjenjivo

Navođenje ovih detalja na početku može učiniti tehničku komunikaciju efikasnijom i smanjiti rizik od odabira prekidača koji ne odgovara konačnoj instalaciji.

11. Često postavljana pitanja

12. Zaključak

MCCB sa zaštitom od curenja bavi se dvije važne oblasti električne zaštite: konvencionalnom prekostrujnom zaštitom i detekcijom zaostale struje. Dovođenjem ovih funkcija u koordinisano rješenje, može pomoći u pojednostavljenju dizajna distribucije energije gdje su električna sigurnost, prostor na panelu i koordinacija sistema važni.

Najvažniji korak je pogledati dalje od naziva proizvoda. Nazivna struja, radni napon, prekidna sposobnost, konfiguracija polova, osjetljivost na curenje, vremensko kašnjenje, uvjeti ugradnje i primjenjivi standardi utiču na to da li je određeni MCCB prikladan za projekat.

Za kupce koji procjenjuju MCCB zaštićene od curenja za komercijalne zgrade, industrijske objekte, distribucijske ploče ili OEM aplikacije, rad direktno iz stvarnih električnih zahtjeva je najpouzdaniji način da se identifikuje odgovarajuća konfiguracija.
