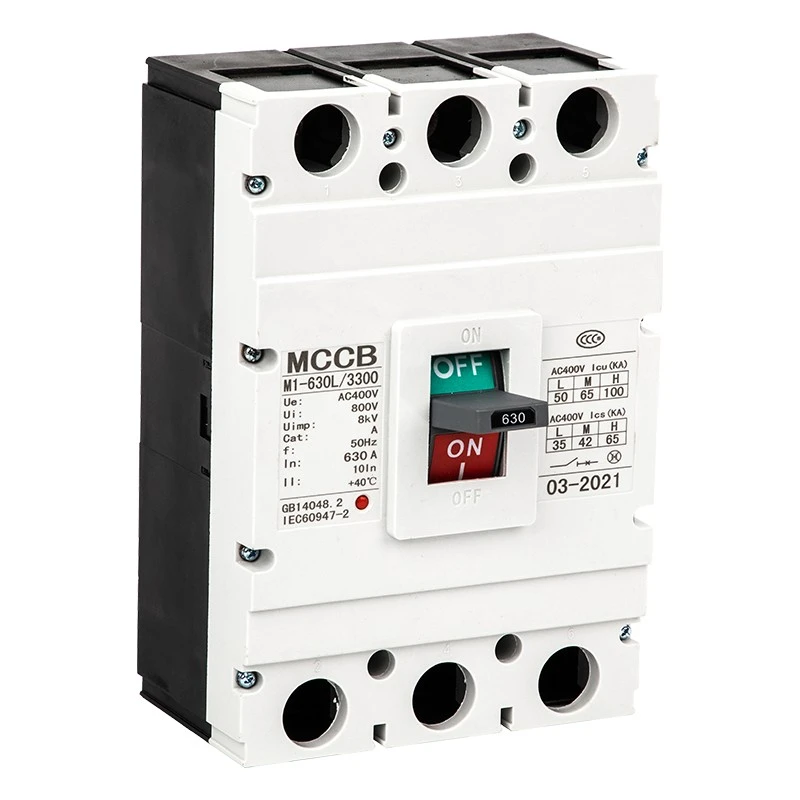

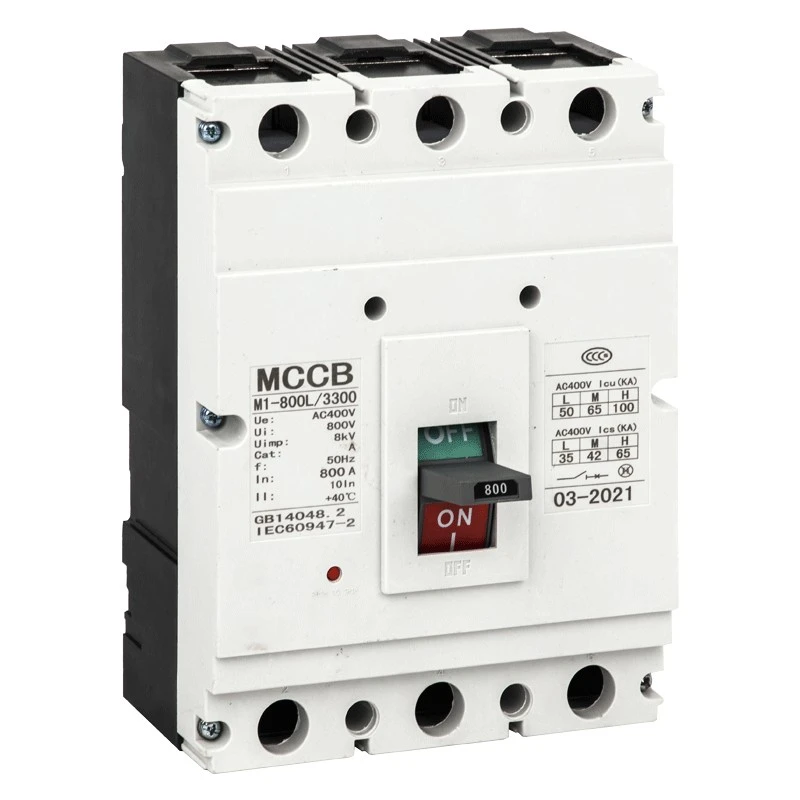

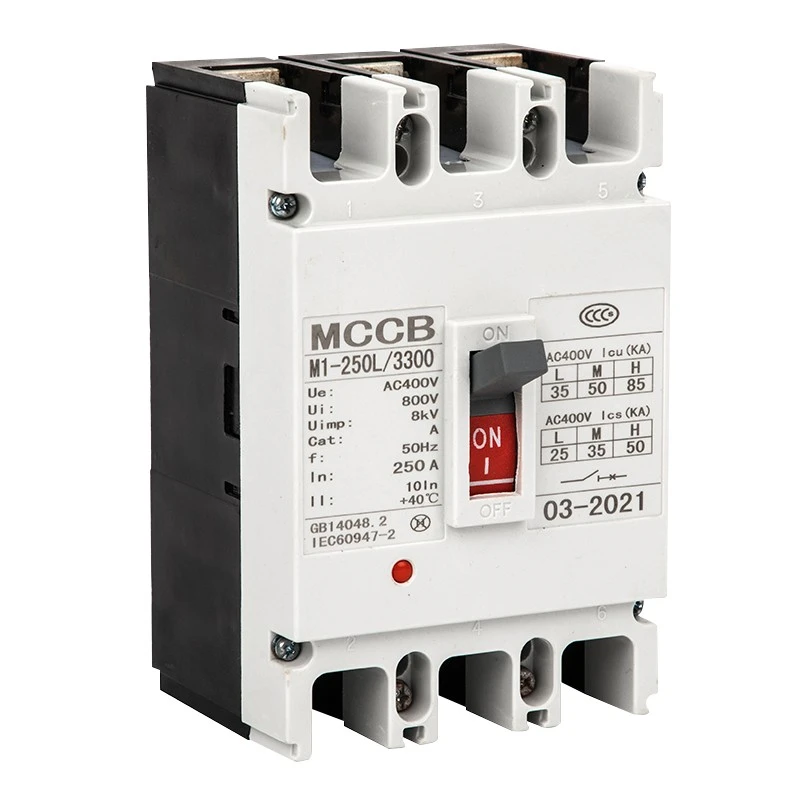

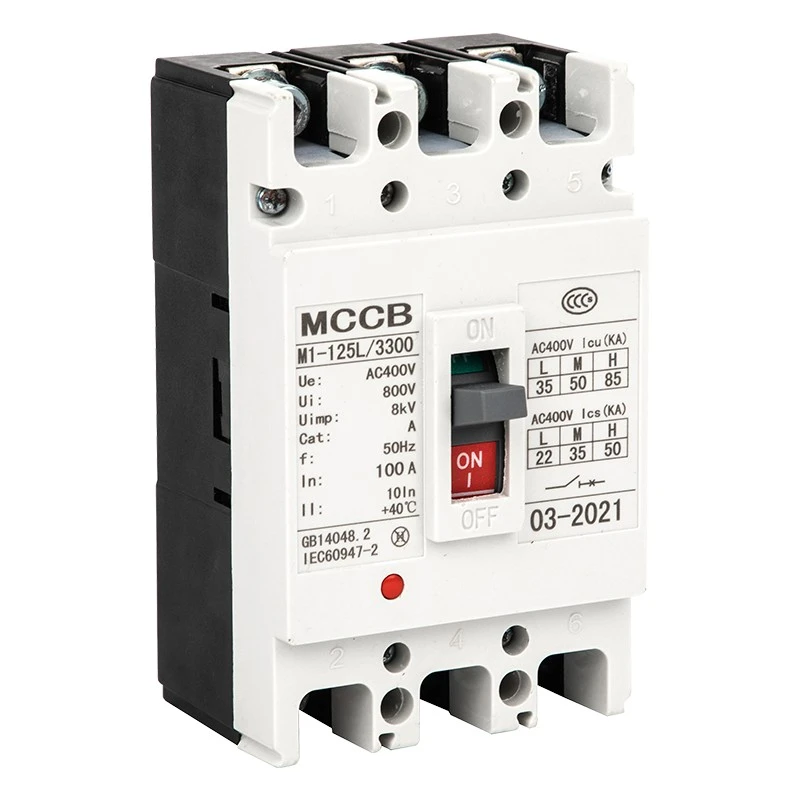

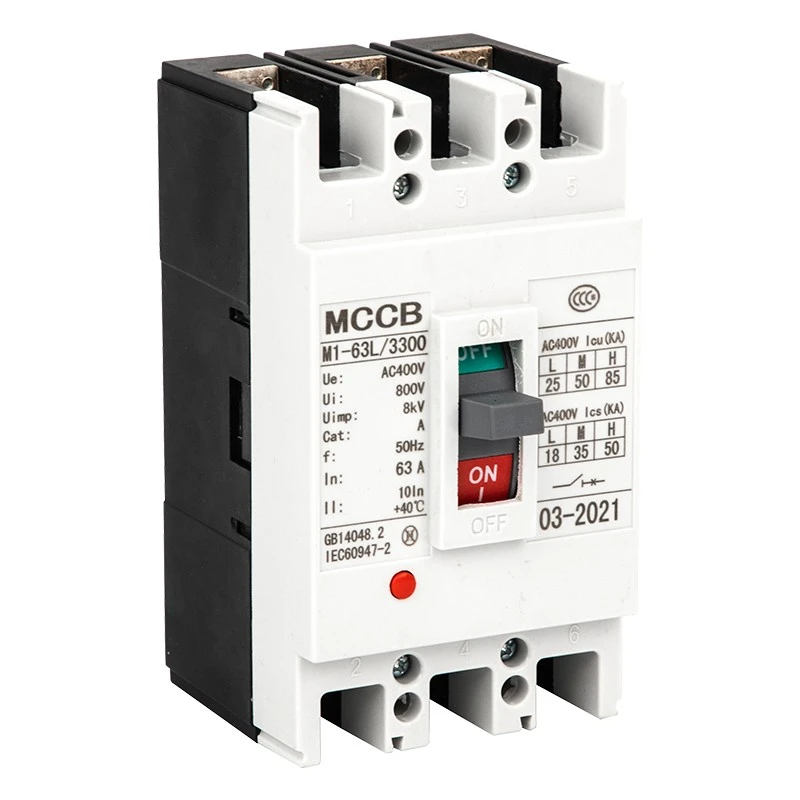

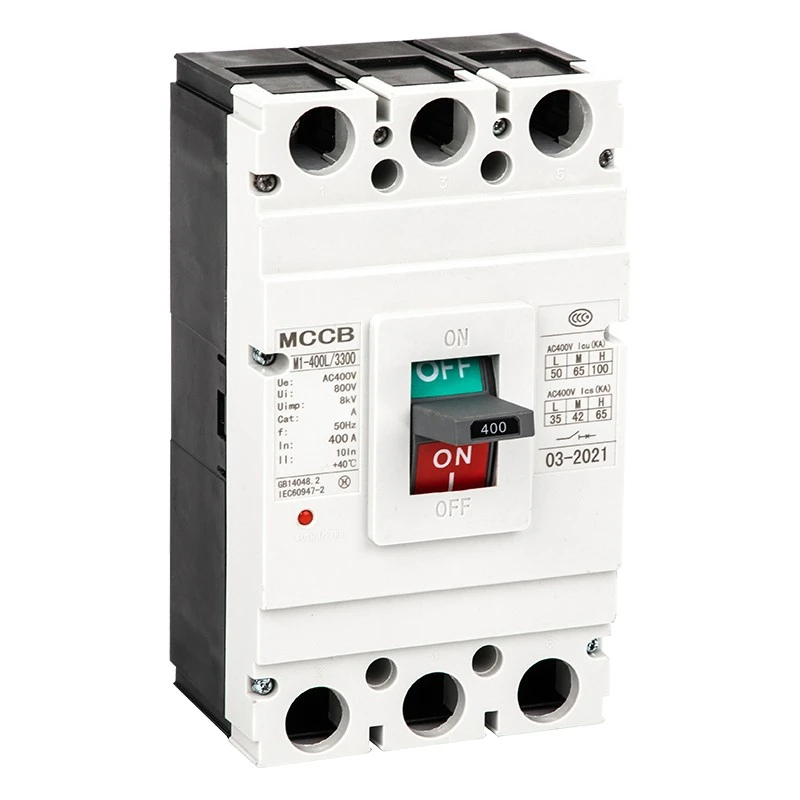

CM1 prekidač u kalupu

Ovaj prekidač u obliku kućišta CM1 serije DAM2 (CM1) je niskonaponski zaštitni uređaj visokih performansi koji proizvodi Shanghai DADA Electric Co., Ltd., pouzdan proizvođač i dobavljač u Kini. Sa nazivnim izolacionim naponom do 800V, nazivnim radnim naponom 400V/690V i nazivnom strujom od 63A do 1600A, široko se koristi za distribuciju energije, zaštitu strujnih kola, kontrolu motora i retko uključivanje.

Ova serija podržava vertikalnu i horizontalnu instalaciju, usklađena je sa standardom IEC60947-2 i pruža potpunu zaštitu od preopterećenja, kratkog spoja i podnapona za električnu opremu.

Karakteristike proizvoda

★ Nazivni napon izolacije: 800V; Radni napon: 400V/690V

★ Raspon struje: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Prekidni kapacitet: L standardno, M srednje, H visoko prekidno

★ Termalno-magnetni i elektromagnetski načini dvostrukog otpuštanja

★ Vertikalna / horizontalna instalacija, pogodna za izolaciju

★ Širok raspon temperature okoline: -5℃~+40℃

★ Nadmorska visina ≤2000m, stepen zagađenja 3

Prijave

CDADA CM1 sklopni prekidač ima široku primjenu u industrijskim i civilnim sistemima distribucije električne energije, uključujući fabrike, zgrade, data centre, elektrane, infrastrukturu, mehaničku opremu i ormare za distribuciju električne energije. Takođe se koristi za zaštitu motora, konverziju kola i sigurno napajanje u građevinarstvu, metalurgiji, petrohemijskoj i drugim industrijama.

Technical Parameters

★ Standardi: IEC60947-2, GB14048.2

★ Frekvencija: AC 50Hz/60Hz

★ Stub: 1P,2P, 3P, 4P

★ Oslobađanje: termalno-magnetno (dvostruko), elektromagnetno (trenutačno)

★ Trenutna postavka: Tip distribucije 10In±20%; Tip motora 12In±20%

★ Instalacija: prednje ožičenje, zadnje ožičenje, utični tip

★ Rad: Ručni, električni pogonski mehanizam

Nacrt i instalacijske dimenzije

Naš CM1 MCCB pruža potpune podatke o dimenzijama za modele 63A–1600A, uključujući prednje ožičenje, zadnje ožičenje i tip priključka. Različite veličine okvira (63/100/225/400/630/800/1250/1600) odgovaraju H, H1, H2 dimenzijama za standardnu ​​ugradnju ormarića. Visina ručnog i električnog pogona je također standardizirana za jednostavnu montažu.

Dodatna oprema i funkcije

Unutrašnja dodatna oprema

★ Okidač: 70%–110% nazivnog napona za pouzdano okidanje

★ Podnaponsko oslobađanje: 35%–70% pad napona za automatsku zaštitu

★ Pomoćni kontakt i alarmni kontakt: Povratna informacija o signalu i alarm greške

★ Pre-paid namjensko izdanje mjerača: odgoda okidanja 0,5–2 s

Eksterna dodatna oprema

★ Mehanizam za ručni rad

★ Električni (motorni) radni mehanizam

★ Fazni separatori, montažni vijci, kompleti sabirnica

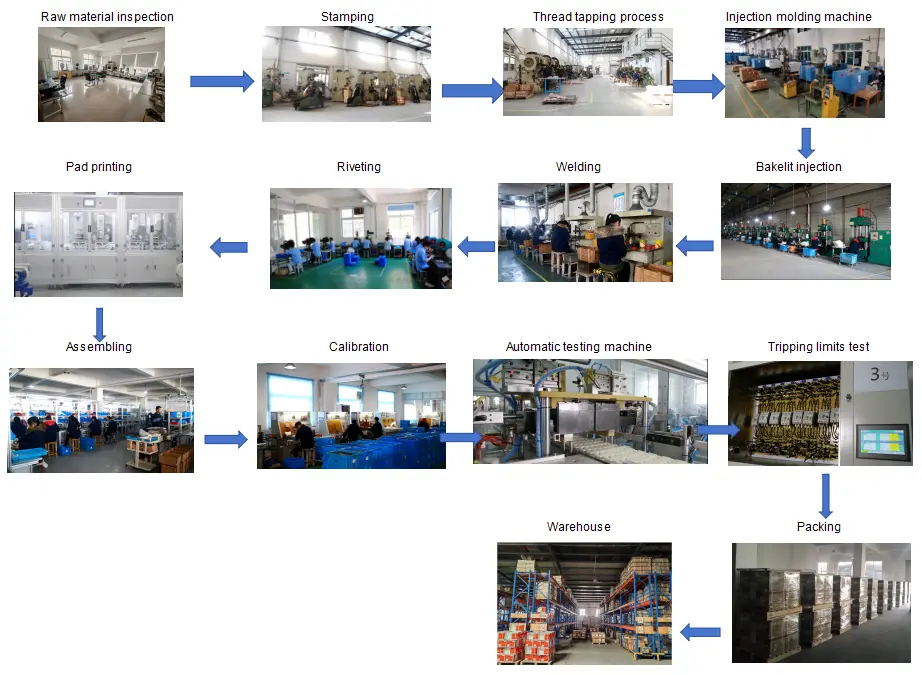

Tok kontrole kvaliteta

Kontrola sirovog materijala → Proizvodna obrada → Linija za sklapanje → Ispitivanje karakteristika okidanja → Ispitivanje porasta temperature → Ispitivanje kratkog spoja → Ispitivanje starenja → Provjera izgleda i dimenzija → Pakovanje → Završna inspekcija prije otpreme

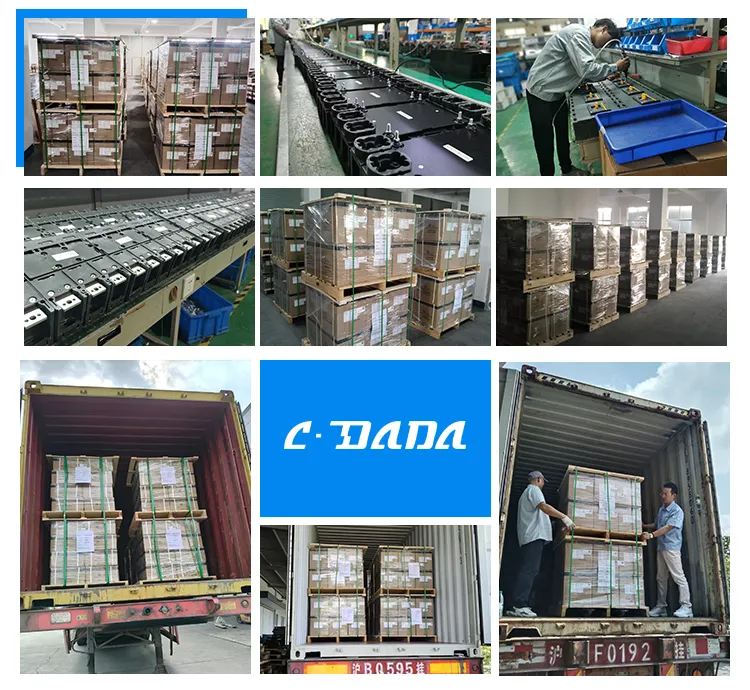

Pakovanje i dostava

★ Standardni karton za izvoz + drvena paleta za siguran transport

★ Oznaka: model, struja, pol, količina, certifikat

★ Pogodno za morsku, zračnu i kopnenu logistiku

Certifikati

IEC60947-2, GB14048.2, CE, CB, ROHS i druga međunarodna odobrenja.

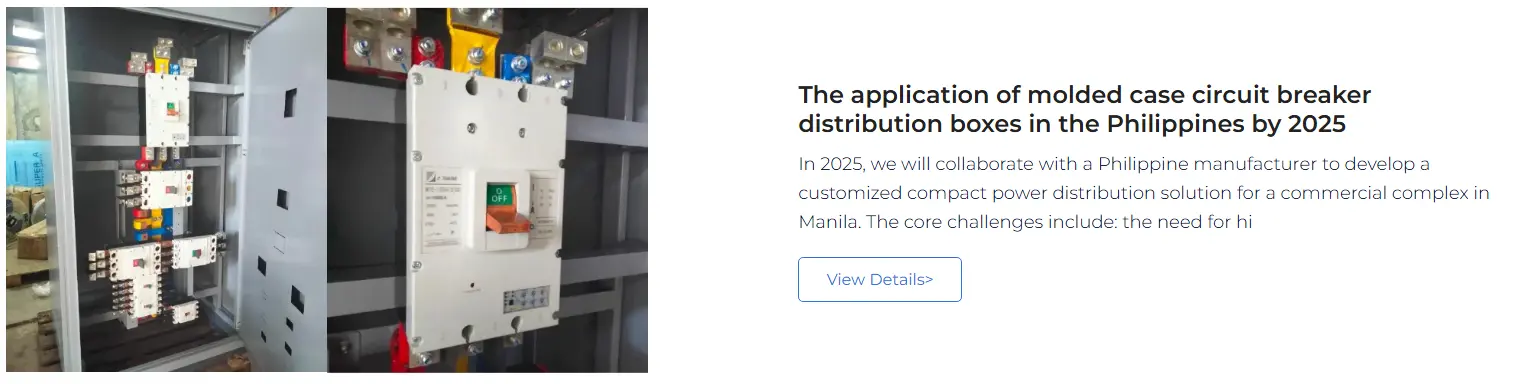

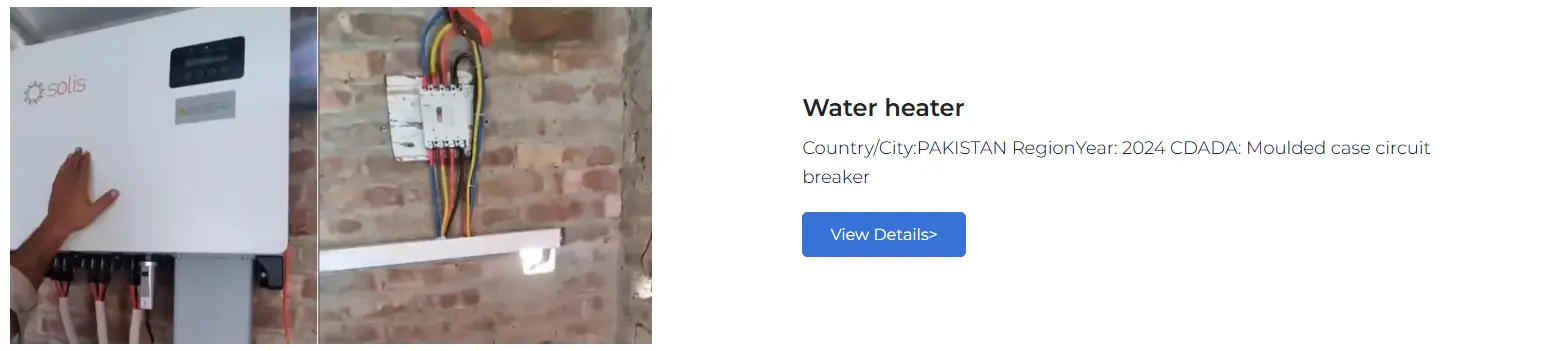

Slučajevi korisničke saradnje

CDADA DAM2 serija MCCB isporučuje se globalnim kupcima, uključujući integratore sistema za distribuciju električne energije, proizvođače industrijske opreme, fabrike sklopnih uređaja, građevinske izvođače i OEM brendove u Evropi, jugoistočnoj Aziji, Bliskom istoku, Africi i Južnoj Americi. Pružamo stabilnu opskrbu na veliko i prilagođena rješenja za dugoročne partnere.
