Električni prekidač u kalupu

Za moderne elektroenergetske sisteme koji zahtijevaju preciznost, inteligenciju i pouzdanost, električni prekidač u obliku kućišta Shanghai DADA Electric CO., LTD. postavlja novi standard u niskonaponskoj zaštiti. Za razliku od tradicionalnih termo-magnetnih prekidača, ovaj inteligentni MCCB koristi elektronsku okidačku jedinicu baziranu na mikroprocesoru za isporuku visoko precizne, programabilne zaštite od prekomjerne struje – imune na fluktuacije temperature okoline.

Sa podesivim postavkama od 40% do 100% In (termalni) i 1,5× do 12× In (magnetski), nudi neusporedivu fleksibilnost za složenu koordinaciju u podatkovnim centrima, industrijskim postrojenjima, bolnicama i sistemima obnovljivih izvora energije. Od 100A do 1600A na 400V/415V, kombinuje kompaktan dizajn sa naprednom funkcionalnošću—i uključuje bezbedno direktno okidanje tokom ekstremnih kvarova, čak i ako elektronika pokvari.

Ključne specifikacije

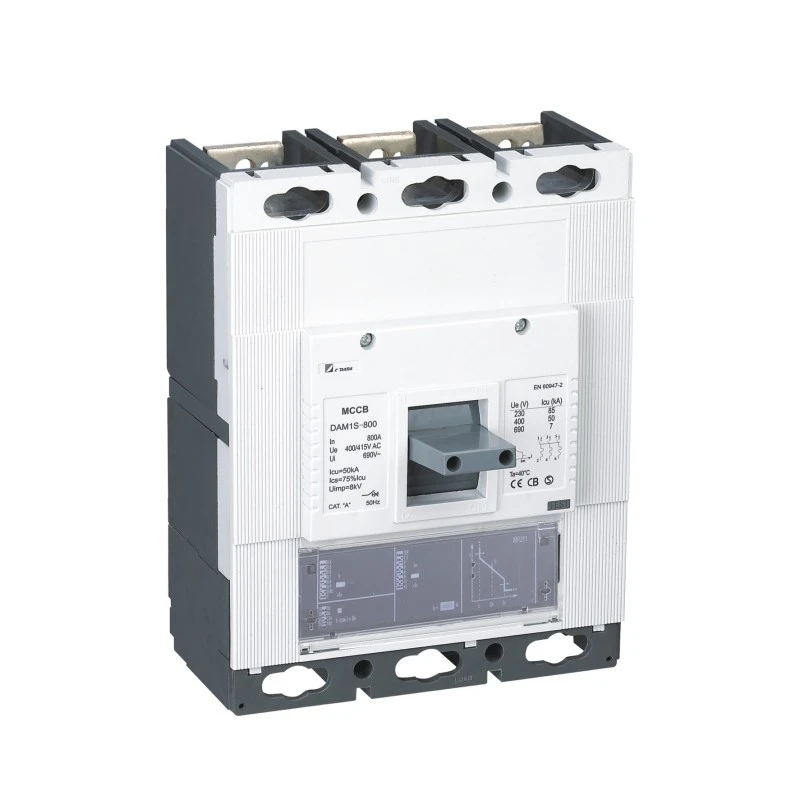

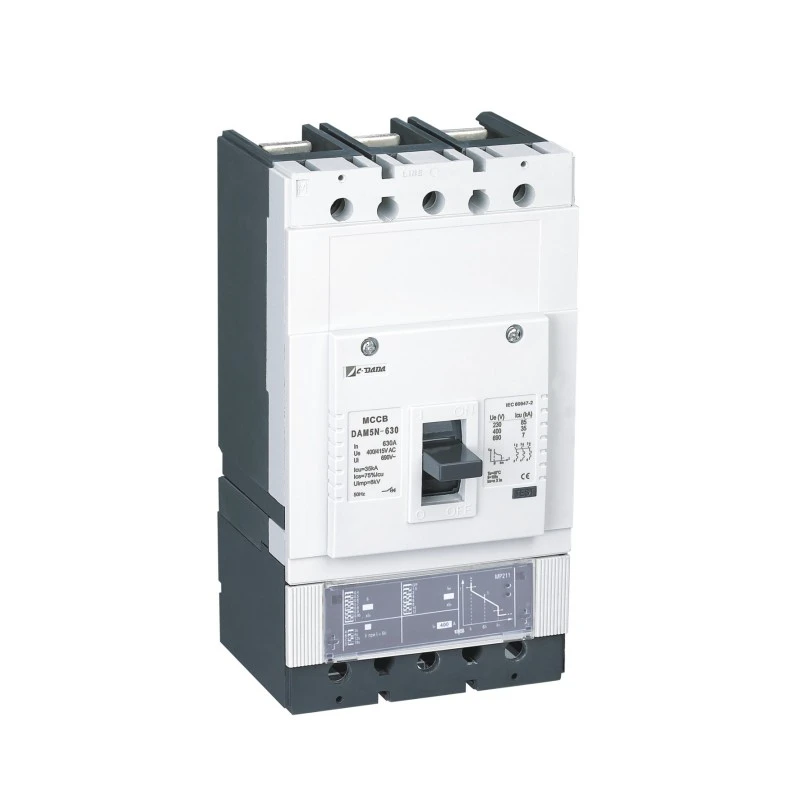

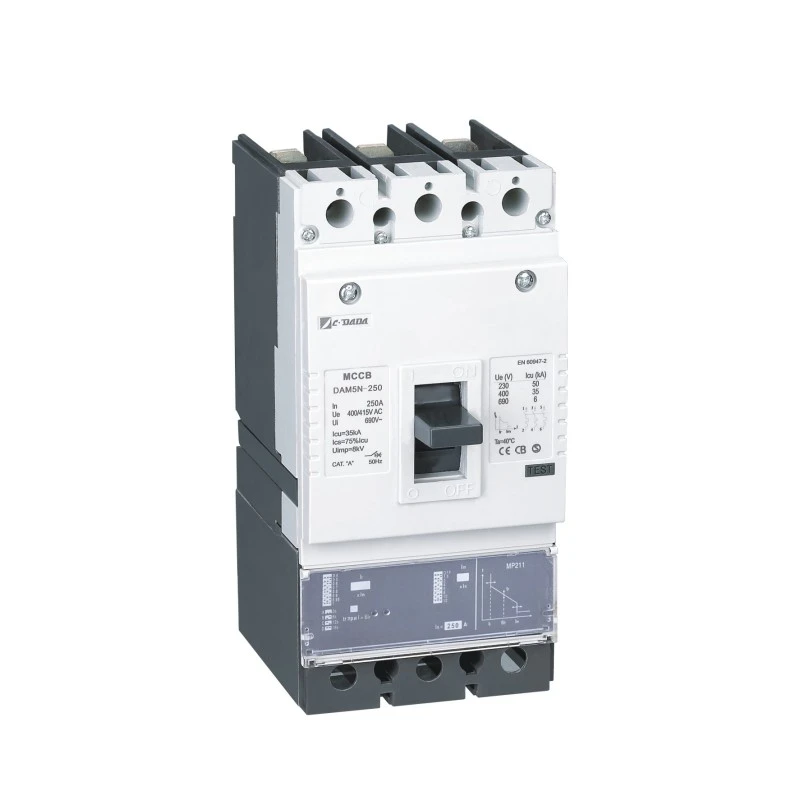

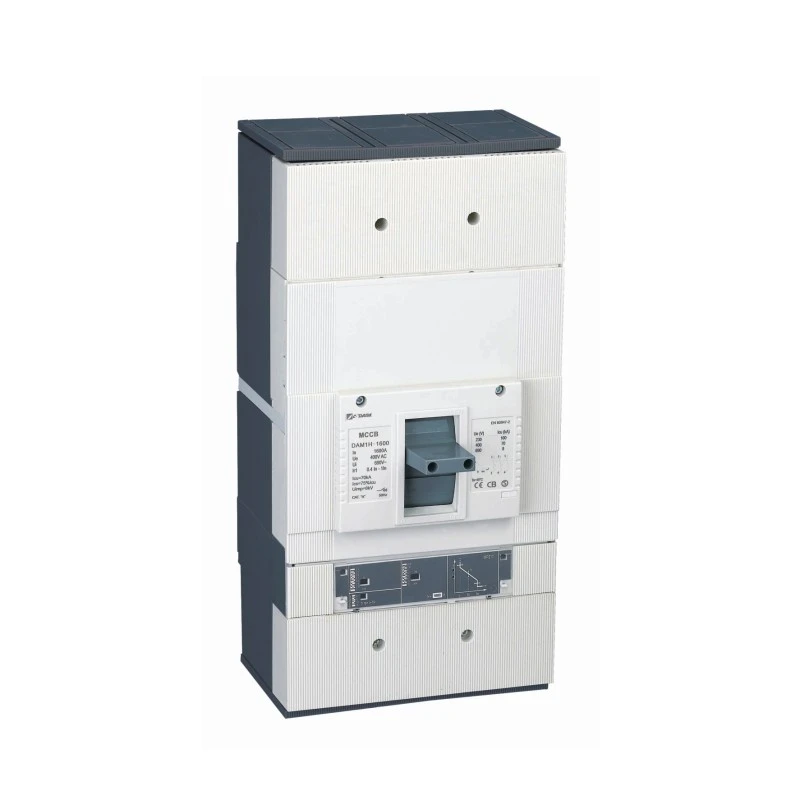

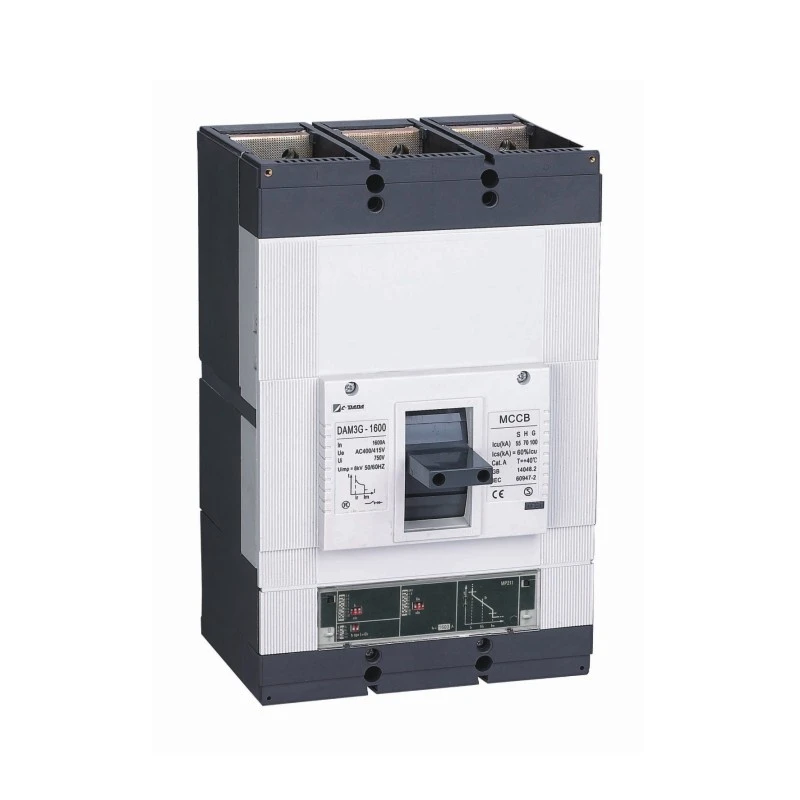

Model: CDADA DAM2 / DE serija (elektronski prekidač u obliku kućišta)

Tip: Elektronski prekidač u kalupu

Stubovi: 3P / 4P

Nazivni napon (Ue): 400V / 415V AC

Nazivna struja (In): 100A – 1600A

Trip Unit: Elektronsko oslobađanje zasnovano na mikroprocesoru

Termičko podešavanje (Ir): 40% – 100% od In

Magnetno podešavanje (Im): 1,5× – 12× In

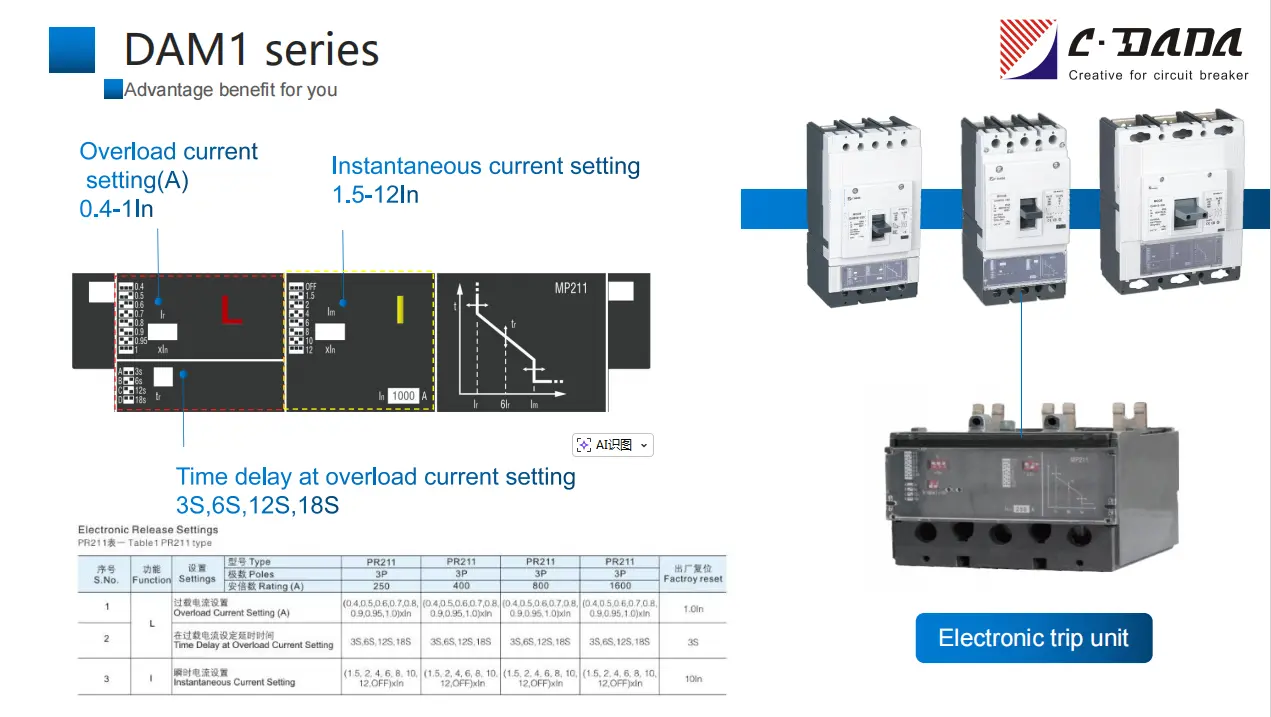

Prednosti

★ Širok raspon: 100A do 1600A (AC)

★ Kompaktne dimenzije

★ Podesiva termalna postavka (40-100%) In.

★ Podesiva magnetna postavka (1,5-12 puta)In.

★ Pritisni za isključivanje.

★ Odvojite glavne i lučne kontakte

★ Širok izbor dodatne opreme.

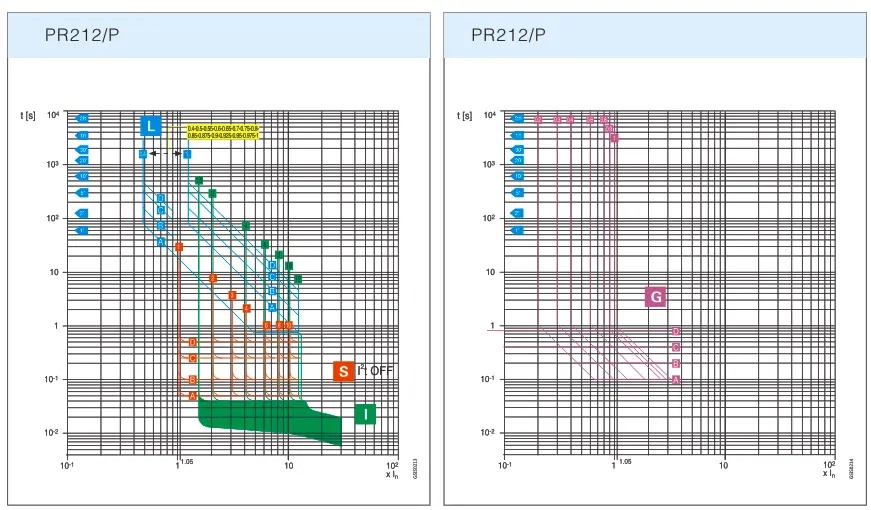

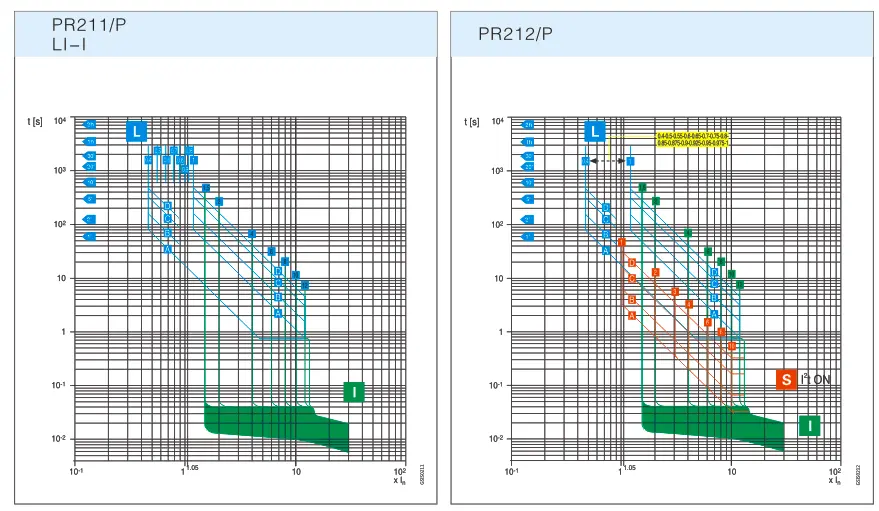

Karakteristična kriva elektronskog otpuštanja

Električni parametri

Tabela 1 PR211 tip

S.No.

Funkcija

Postavke

Tip

PR211

PR211

PR211

PR211

Factory reset

Poljaci

3P

3P

3P

3P

Ocjena (A)

250

400

800

1600

1

L

Postavka struje preopterećenja (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0In

2

Vremensko kašnjenje pri postavci struje preopterećenja

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Postavka trenutne struje

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10In

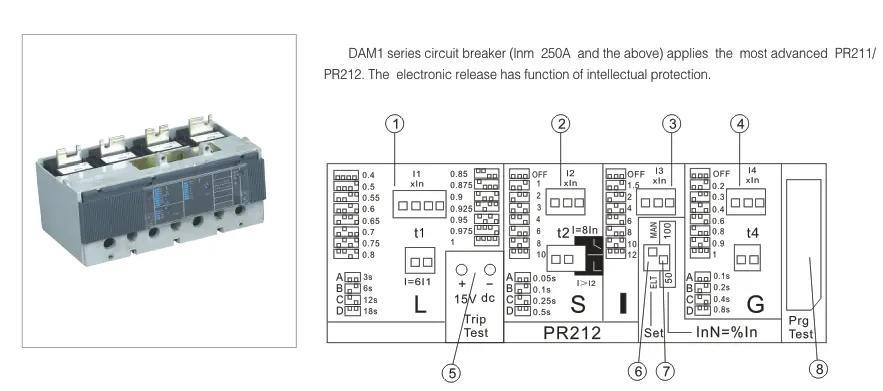

Tabela 2 Tip PR212

S.No.

Funkcija

Postavke

Tip

PR212

PR212

PR212

PR212

Factory reset

Poljaci

3P

3P

3P

3P

Ocjena (A)

250

400/630

800

1600

1

L

Postavka struje preopterećenja (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0In

2

Vremensko kašnjenje pri postavci struje preopterećenja

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Postavka struje kratkog spoja (A)

(1, 2, 3, 4, 6, 8, 10，ISKLJUČENO)xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

6In

4

Vremensko kašnjenje kod postavke struje kratkog spoja

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0.1S

5

I

Postavka trenutne struje

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10In

6

G

Postavka struje zemljospoja (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

1.0In

7

Vremensko kašnjenje pri postavljanju kvara na zemlju

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0.4S

8

Izbor seta električnih ili elektronskih parametara

Funkcija SET (prekidač ELT/MAN)

9

Koristi se za podešavanje parametara dip prekidača nulte linije

InN=%In, prekidač 50/100

10

Utičnica za priključak mjernog uređaja

Panel socket

Zašto odabrati CDADA Electronic MCCB?

★ Prava inteligencija, ne samo automatizacija
Mikroprocesor kontinuirano analizira trenutne valne oblike, omogućavajući preciznu zaštitu u inverznom vremenu, određeno vrijeme i trenutnu zaštitu—bez odstupanja zbog topline ili starenja.

★ Fail-Safe dizajn
Čak i ako elektronsko kolo pokvari, direktna elektromagnetna brava osigurava da se prekidač isključuje tokom ozbiljnih kratkih spojeva – ispunjavajući zahtjeve IEC 60947-2 za sigurnosnu redundantnost.

★ Superiorna koordinacija
Ultraširoki rasponi podešavanja (40–100% Ir, 1,5–12× Im) omogućavaju savršenu koordinaciju sa uzvodnim/nizvodnim uređajima – minimizirajući zone prekida.

★ Infrastruktura otporna na budućnost
Kompatibilan sa opcionim komunikacionim modulima (Modbus RTU, Profibus) za integraciju u sisteme upravljanja zgradom (BMS) ili pametne mreže.

★ Globalna kvaliteta, konkurentna cijena
Proizvedeno u skladu sa ISO 9001 u Šangaju, sa međunarodnim sertifikatima – nudi performanse na evropskom nivou uz azijsku ekonomičnost.

★ Imamo posvećen tim od 15 inženjera fokusiranih na razvoj proizvoda, poboljšanje i prilagođavanje.

Idealne aplikacije

Centri podataka: Spriječite kaskadne kvarove preciznim selektivnim okidanjem

Bolnice: Osigurajte neprekidno napajanje sistema za održavanje života

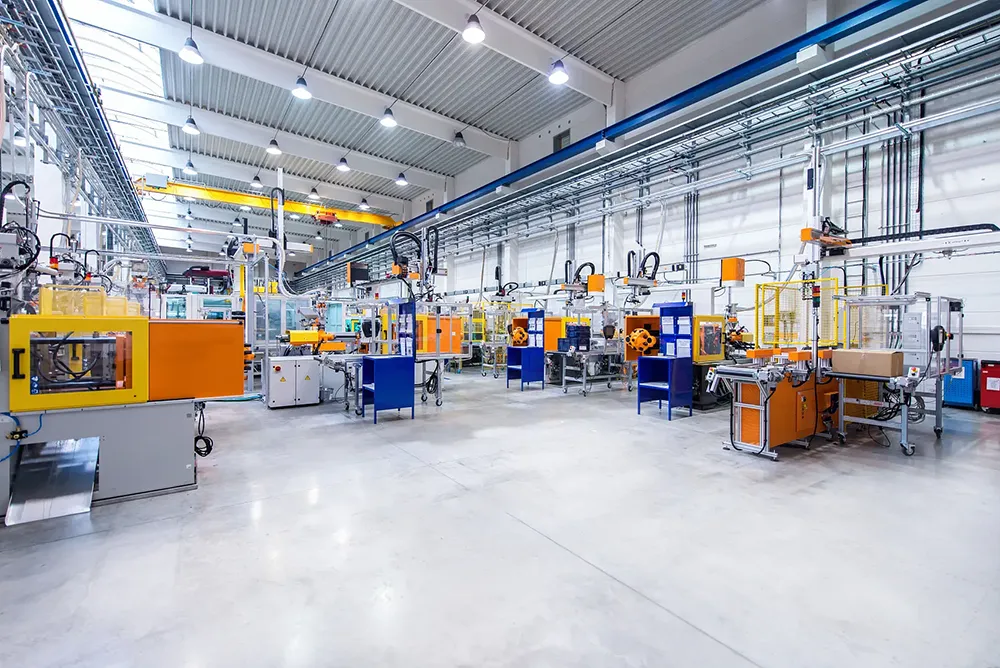

Industrijska automatizacija: Koordinirajte sa VFD-ovima, mekim starterima i robotikom

Solarne/vjetroelektrane: Prilagodite se varijabilnim profilima proizvodnje

Pametne komercijalne zgrade: Omogućite nadzor energije bez dodatnih mjerača

Često postavljana pitanja (FAQ)

P1: Po čemu se elektronski MCCB razlikuje od termalno-magnetnog?

A1: Električni prekidači u obliku kućišta koriste mikroprocesor za analizu struje i okidanja sa velikom preciznošću. Na njih ne utiče temperatura okoline, nude širi opseg podešavanja i mogu da obezbede evidenciju podataka o opterećenju – za razliku od termo-magnetnih tipova baziranih na bimetalnim/solenoidima.

P2: Da li je elektronski MCCB 1600A dostupan u 4-polnoj konfiguraciji?

A2: Da—svi CDADA elektronski MCCB od 250A do 1600A dostupni su u 3P i 4P verzijama.

P3: Šta se dešava ako elektronska okidačka jedinica pokvari tokom kratkog spoja?

A3: Prekidač uključuje mehaničku rezervu: tokom ekstremnih struja kvara (>12×In), magnetna brava pokreće direktno otvaranje – osiguravajući sigurnost čak i kada je elektronika van mreže.

P4: Mogu li pratiti trenutne vrijednosti u realnom vremenu?

A4: Da—elektronska okidačka jedinica prikazuje trenutnu, maksimalnu, minimalnu i prosječnu struju u vremenskim prozorima koji se mogu odabrati (npr. 24h), što je korisno za upravljanje energijom.

P5: Zašto odabrati CDADA u odnosu na druge inteligentne MCCB brendove?

A5: CDADA nudi:

● Prava mogućnost podešavanja dvostrukog opsega (mnogi konkurenti ograničavaju Im na ≤10×)

● Mehanička rezervna kopija bez greške (nemaju svi “elektronski” MCCB)

● Kompaktna veličina—odgovara starim panelima bez modifikacija

● Snažan globalni portfolio certifikata (ASTA, KEMA, CE)

● OEM prilagođene cijene sa tehničkom podrškom na engleskom jeziku
