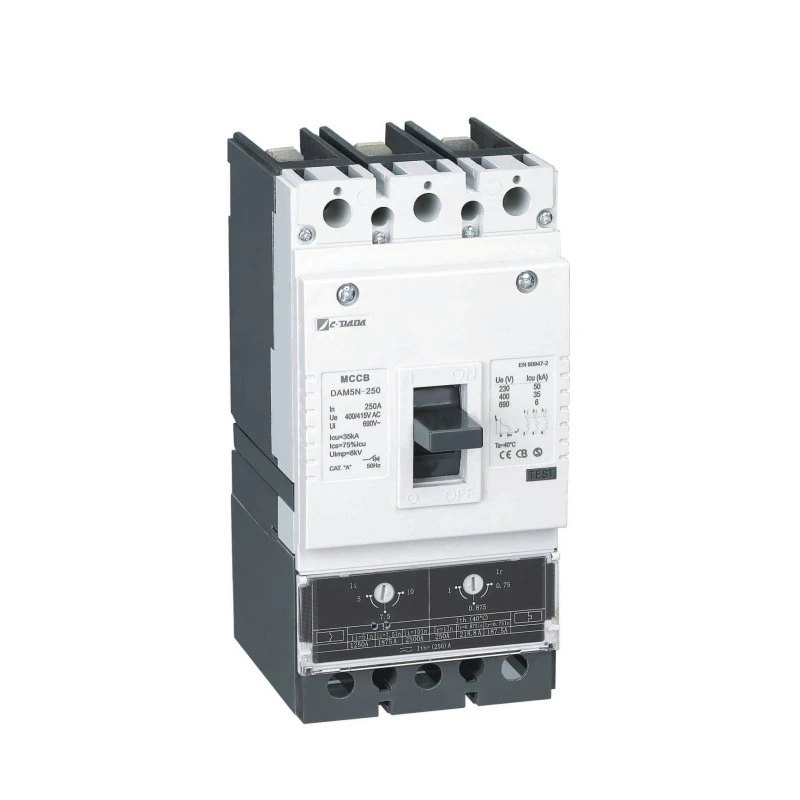

Termalno magnetno podesivi MCCB

CDADA DAM1 serija termo-magnetnih podesivih MCCB, projektiran od strane Shanghai DADA Electric, pouzdanog dobavljača, nudi potpuno prilagodljivu zaštitu od preopterećenja i kratkog spoja za zahtjevne niskonaponske aplikacije. Nazivan do 1600A na 400V/415V, ovaj 3P/4P prekidač karakteriše nezavisno podešavanje termičkih (70–100% In) i magnetnih (5–10×In) pragova isključenja, omogućavajući optimalnu koordinaciju u složenim distributivnim sistemima.

Sertifikovan za CE, CB, ASTA, KEMA, SEMKO i RoHS, ispunjava globalne standarde bezbednosti i zaštite životne sredine – što ga čini idealnim za OEM proizvođače, izvođače i sistem integratore širom sveta.

Prednosti

★ Širok raspon: 160A do 1600A (AC)

★ Kompaktne dimenzije

★ Podesiva termalna postavka (70-100%) In.

★ Podesiva magnetna postavka (5-10 puta)In.

★ Pritisni za isključivanje.

★ Odvojite glavne i lučne kontakte

★ Širok izbor dodatne opreme.

Ključne specifikacije

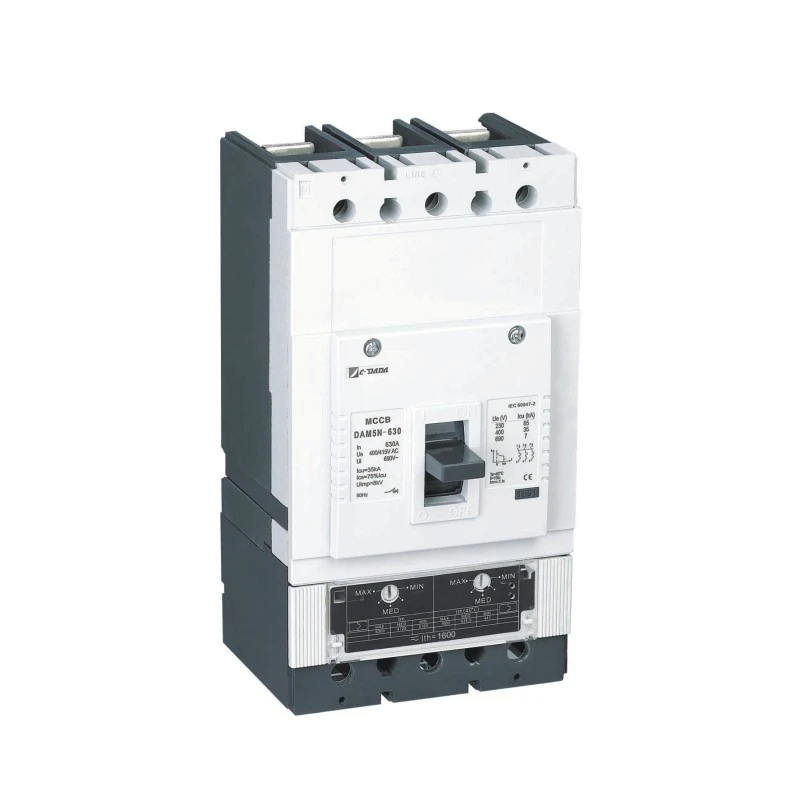

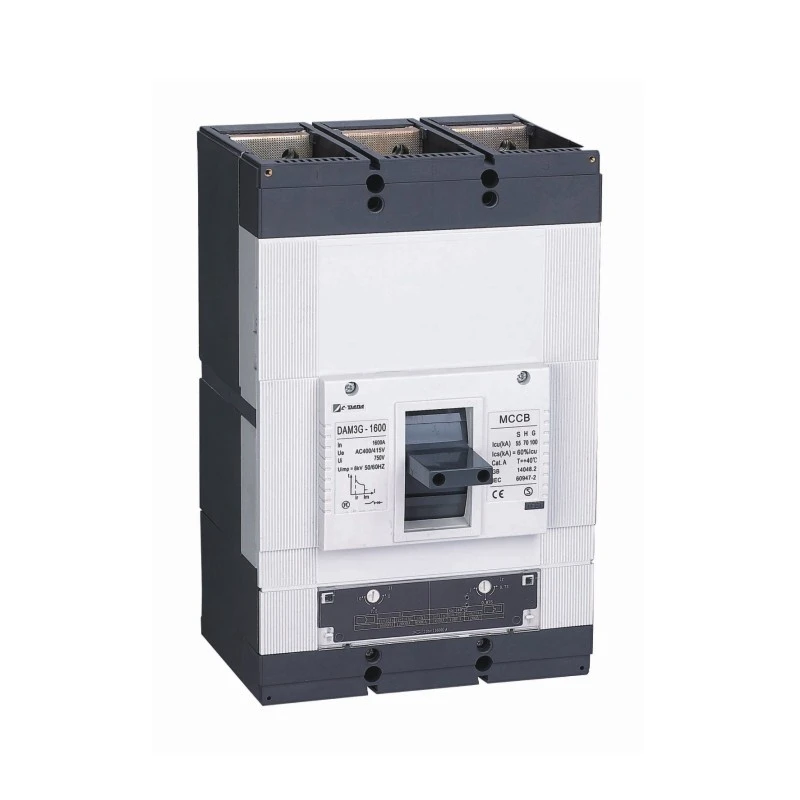

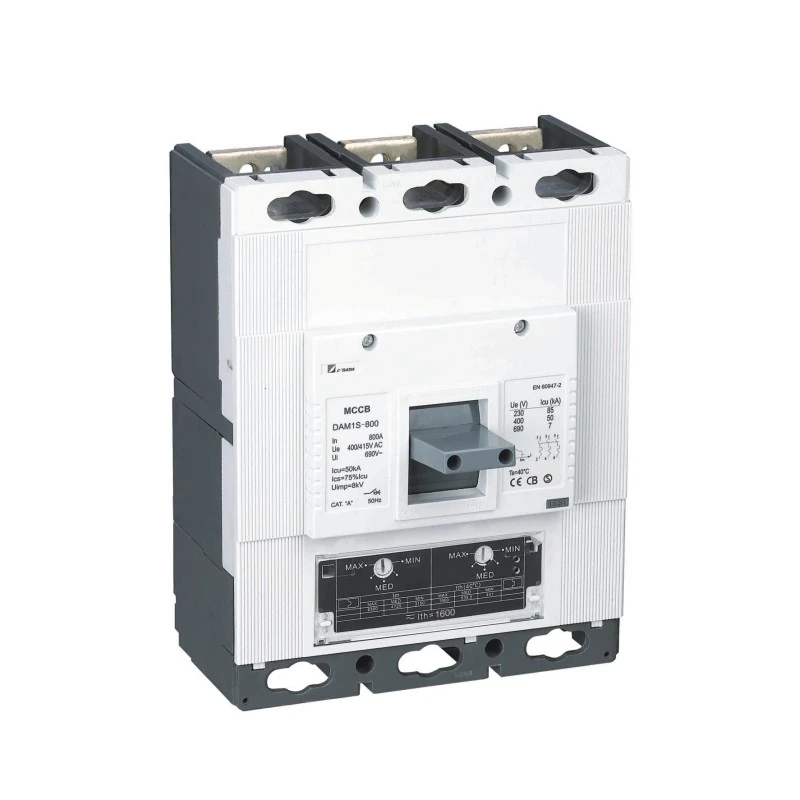

Model: Serija DAM1 – Termalno magnetno podesivi MCCB

Tip: Prekidač u kalupu (MCCB)

Stubovi: 3P / 4P

Nazivni napon (Ue): 400V / 415V AC

Raspon nazivne struje: 160A – 1600A

Termičko podešavanje: 70% – 100% od In (zaštita od preopterećenja)

Magnetno podešavanje: 5× – 10× In (trenutni prekid kratkog spoja)

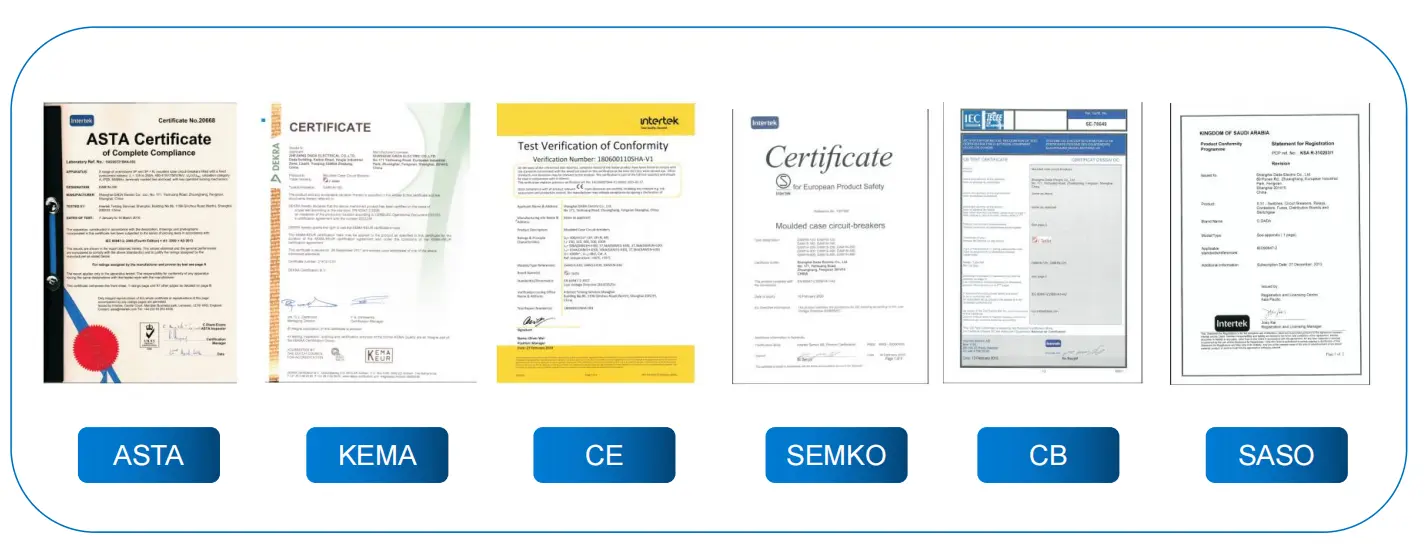

Certifikati: CE, CB, ASTA, KEMA, SEMKO, RoHS

● Icu:O-t-CO test (O:Otvoreni manevar,CO:Zatvori-Otvoreni manevar,t:Trajanje čekanja)

● Ics:O-t-CO-t-CO test (O:otvoreni manevar,CO:Zatvori-otvoreni manevar,t:Trajanje čekanja)

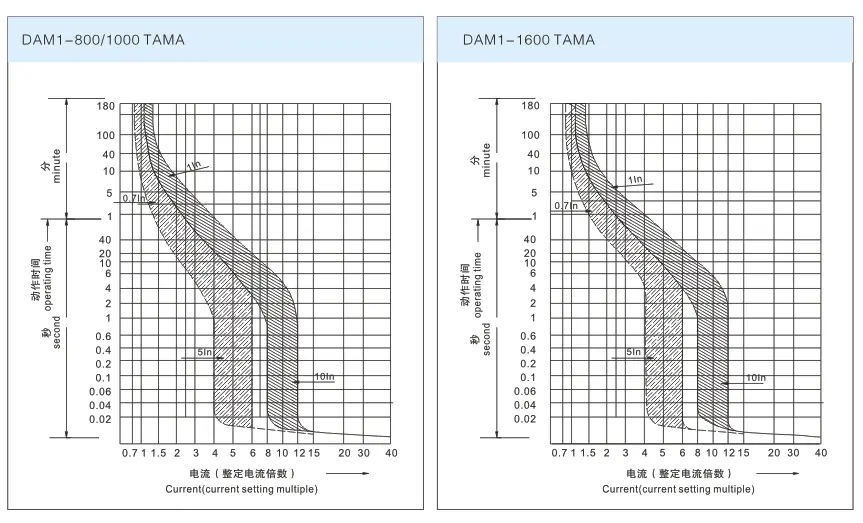

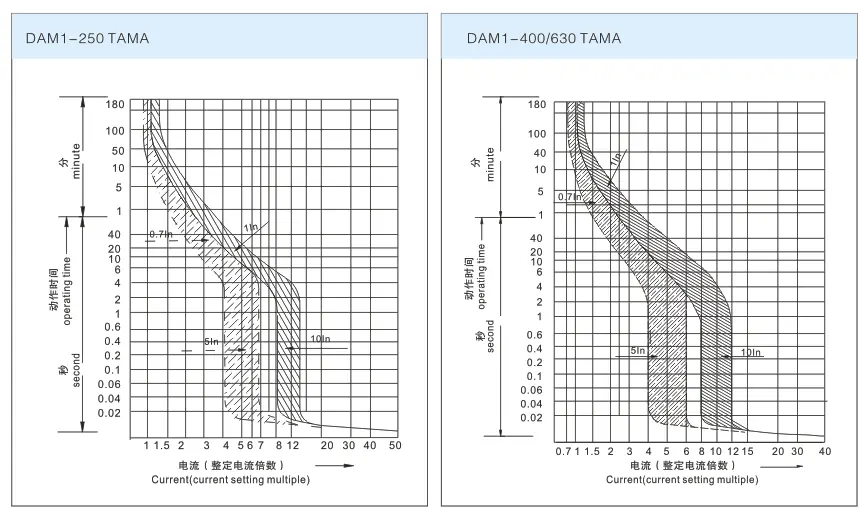

Karakteristična kriva za TAMA MCCB.

Zašto odabrati CDADA?

★ Precizno inženjerstvo
Za razliku od standardnih MCCB-a sa fiksnim krivuljama okidanja, CDADA termomagnetski podesivi dizajn omogućava inženjerima da fino podese zaštitu kako bi odgovarali nazivima kablova i nizvodnoj opremi – smanjujući smetnje i poboljšavajući selektivnost sistema.

★ Globalna usklađenost, lokalna podrška
Uz ASTA (Velika Britanija), KEMA (Holandija), CE (EU), CB (globalni) i RoHS certifikate, CDADA proizvodi su prihvaćeni u preko 60 zemalja – podržani brzom tehničkom podrškom iz Šangaja.

★ Dobra materijalna prednost

Imamo strog sistem upravljanja dobavljačima i sirovinama. Obično biramo najkvalitetniji materijal za prekidače.

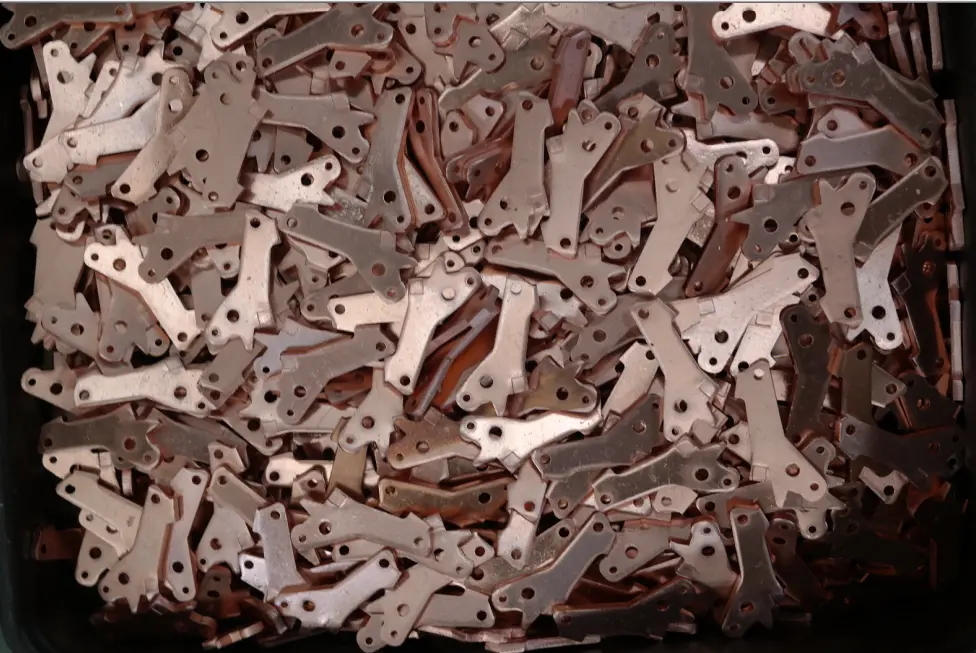

1) Korišteni bakar T2>99,9%,

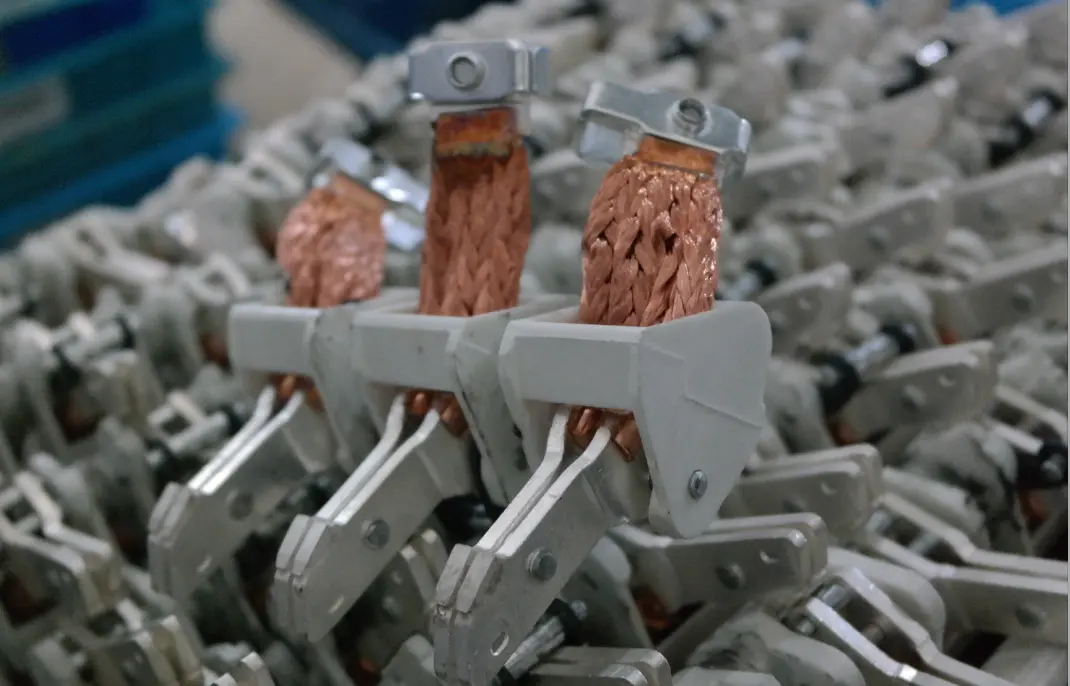

2) Srebrni kontakt (Pokretna tačka: 50%, Stacionarna tačka: 85%),

3) Centralna osovina je koristila BMC-1 ((staklena vlakna: 25%, najveća smola, najveći intenzitet).

4) Poklopac i tijelo BMC (staklena vlakna: 22%, veća smola, veći intenzitet)

★ OEM & Retrofit Friendly
Kompaktne dimenzije omogućavaju direktnu zamjenu starijih prekidača bez redizajniranja panela. Modularni pribor pojednostavljuje buduće nadogradnje.

✅ Isplativa zaštita
Prilagodljivost eliminiše potrebu za skladištenjem više prekidača fiksne klase—jedna CDADA DAM1 jedinica pokriva više scenarija opterećenja.

Tipične primjene

★ Industrijski kontrolni centri motora (MCC) – Uskladite početnu struju motora bez okidanja

★ Data Center PDU paneli – Koordinacija sa IT profilima opterećenja

★ Sistemi obnovljivih izvora energije – Prilagođavanje varijabilnim uslovima solarne/vetarske proizvodnje

★ Pomorske i Offshore platforme – Pouzdan rad u teškim okruženjima

★ Podstanice za komercijalne zgrade – Optimizirajte zaštitu za HVAC, liftove, rasvjetu

Često postavljana pitanja (FAQ)

P1: Šta znači “termalno magnetno podesivo” u DAM1 MCCB-u?

A1: To znači da se i pragovi okidanja za preopterećenje (termički) i za kratki spoj (magnetsko) mogu ručno podesiti:

● Termički: 70%–100% nazivne struje (In)

● Magnetno: 5 do 10 puta In Ovo omogućava prilagođene krivulje zaštite za vašu specifičnu primjenu.

P2: Da li je termomagnetni MCCB 250A dostupan u 3P konfiguraciji?

A2: Da—svi DAM1 podesivi modeli od 160A do 1600A dostupni su u 3P i 4P verzijama.

P3: Kako da prilagodim postavke putovanja?

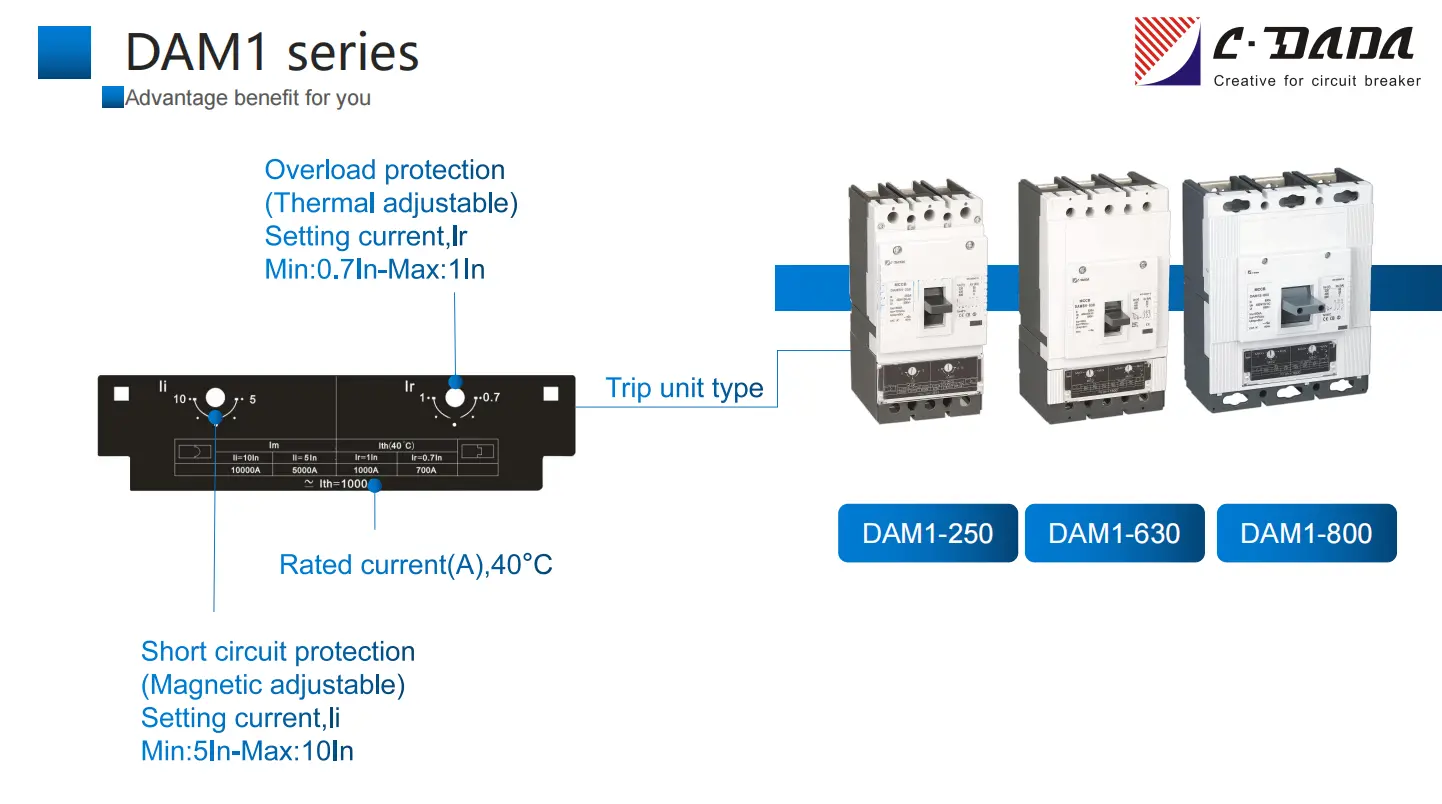

A3: Koristite dva eksterna brojčanika ili otvora za vijke na prednjoj ploči: jedan za termalni (sa oznakom „Ir“), jedan za magnetni (sa oznakom „Im“). Nije potrebno rastavljanje.

P4: Mogu li testirati prekidač bez stvaranja prave greške?

A4: Da—ugrađeno dugme za aktiviranje simulira stanje okidanja za funkcionalnu verifikaciju tokom održavanja.

P5: Zašto odabrati CDADA u odnosu na druge kineski MCCB brendove?

A5: CDADA se ističe sa:

● Prava dvostruka podesivost (mnogi konkurenti nude samo temperaturno podešavanje)

● Međunarodni certifikati (ne samo CCC)

● Dosljedna kontrola kvaliteta (tvornica sa certifikatom ISO 9001)

● Tehnička dokumentacija na engleskom jeziku za globalne projekte
