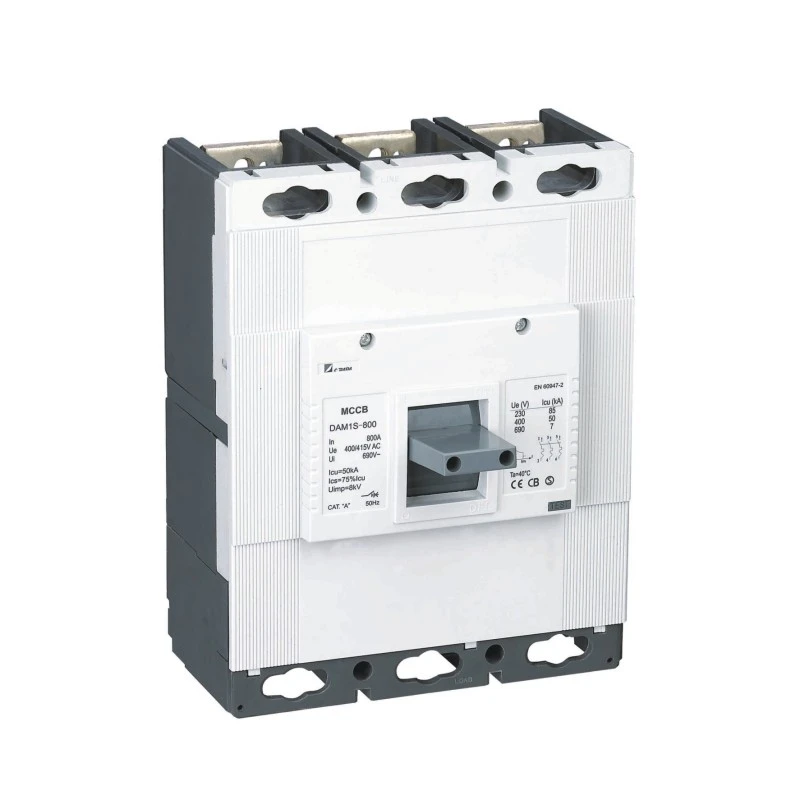

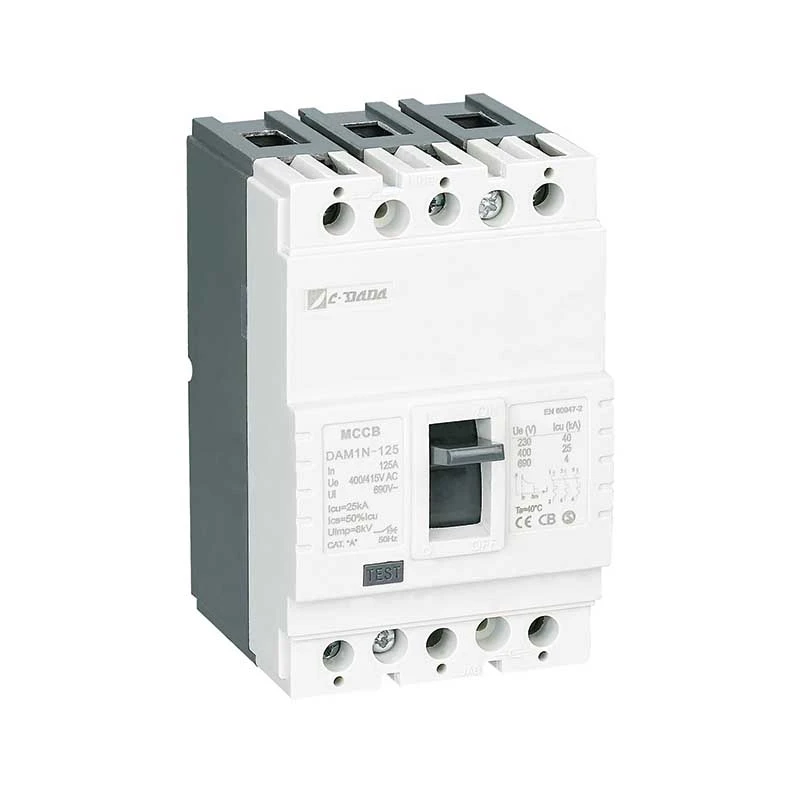

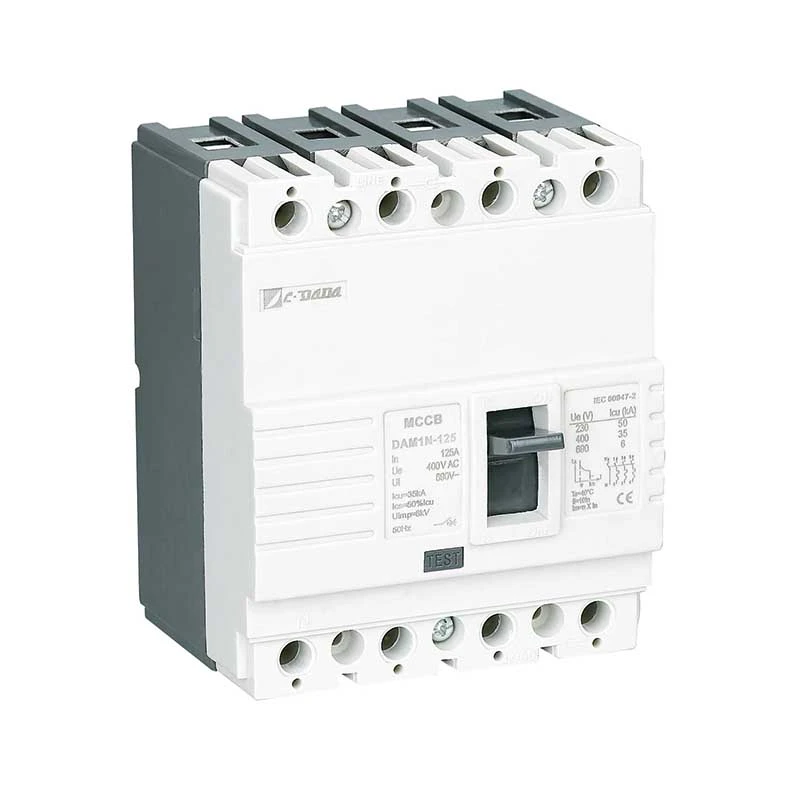

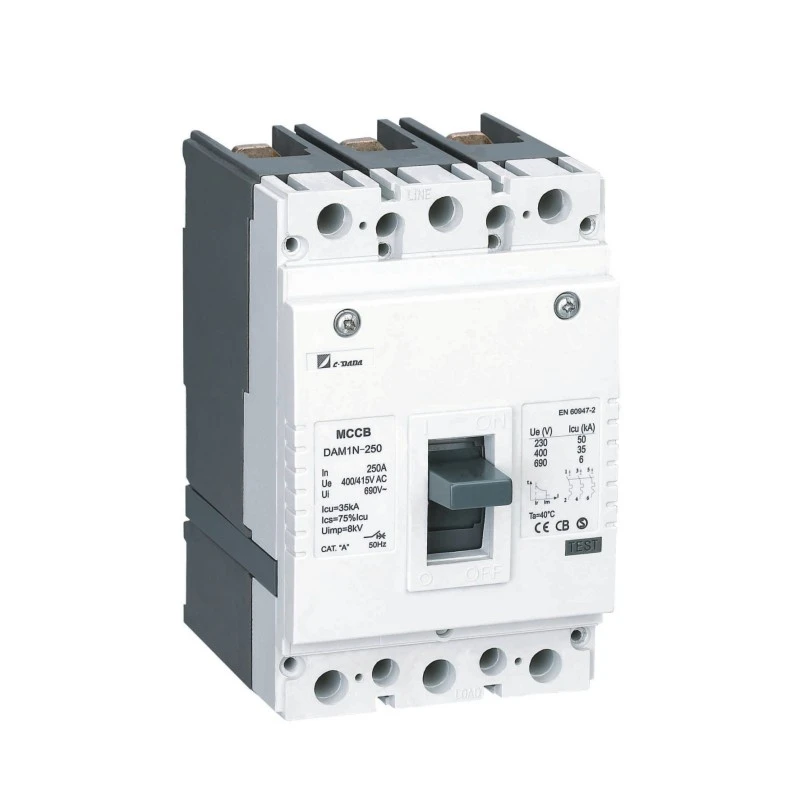

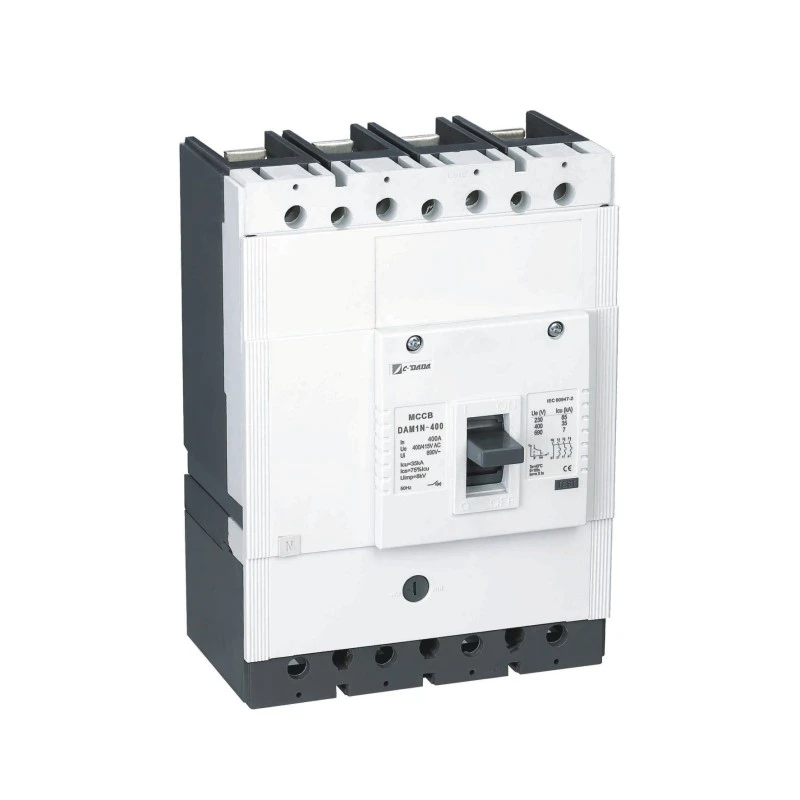

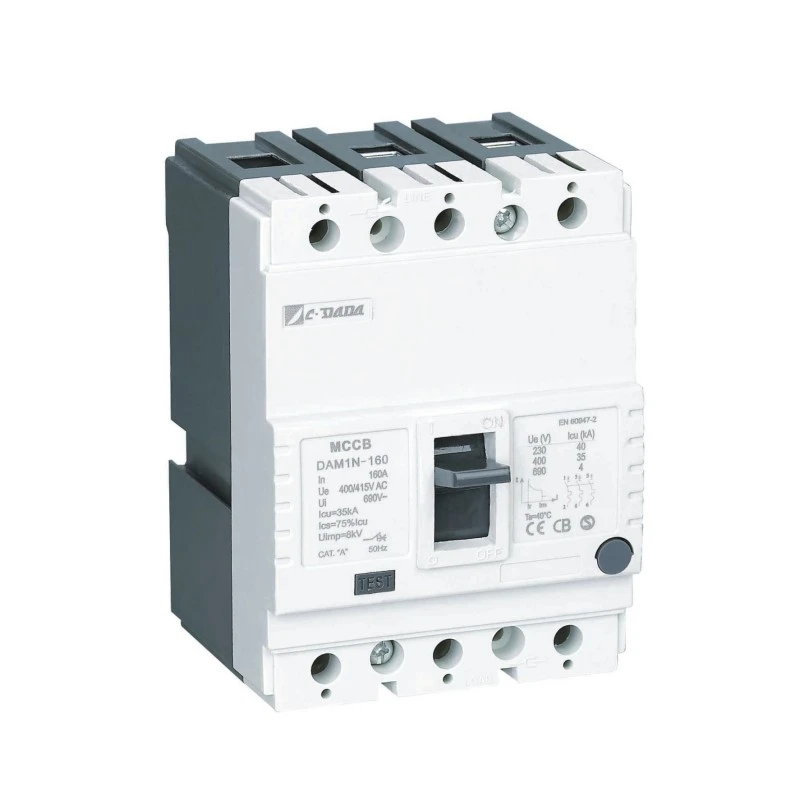

Prekidač u obliku kućišta fiksnog tipa
Model:DAM1 Series
Izvorni visokokvalitetni i napredni prekidač fiksnog tipa (MCCB) iz Shanghai DADA Electric—certificiran (CE, CB, ASTA), termo-magnetna zaštita, 12,5A–1600A. Idealan za industrijske i komercijalne panele. Jednostavno montiranje na DIN šinu ili panel. OEM i velike narudžbe su dobrodošle, odaberite CDADA kao svog dobavljača s povjerenjem.
CDADA Serija DAM1 prekidača u obliku kućišta fiksnog tipa (MCCB) zadovoljava potrebe bilo koje primjene, od malih korisnika do industrijskih transformatora i distributivnih instalacija.
Serija DAM1 ima sedam veličina okvira, do 1600A, prekidni kapacitet do 100 kA, radni napon do 1000 Volti, lako zadovoljava različite sveobuhvatne potrebe za električnim i mehaničkim dodacima, pruža raznovrsna instalacijska rješenja za maksimiziranje potreba bilo kojeg elektroenergetskog sistema.
Sa globalnim certifikatom KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 je najbolji izbor za svjetska postrojenja električnih uređaja i OEM.
Ključne specifikacije
Električni parametri prekidača DAM1 MCCB u kalupu
| Model | kod | Icu (KA) | Ics (KA) | Nazivna struja -In | Ui(V) | Ue(V) | Pole | Uimp(V) |
| DAM1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160A | 500V | 230V | 1P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)A | 750V | 400V | 2P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A | 750V | 400V | 3P / 4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A | 750V | 400/415V | 3P / 4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160(180) - 200(225) - 250(320)A | 750V | 400/415V | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||
| DAM1-630(400) | N | 35 | 26.25 | 250 - 315 (350) - 400 - 500 - 630A | 750V | 400/415V | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700)- 800 -1000A | 750V | 400/415V | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600A | 750V | 400V | 3P / 4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● Icu:O-t-CO test (O:Otvoreni manevar,CO:Zatvori-Otvoreni manevar,t:Trajanje čekanja)
● Ics:O-t-CO-t-CO test (O:otvoreni manevar,CO:Zatvori-otvoreni manevar,t:Trajanje čekanja)
★ ON/I pozicija: Pokazuje da su kontakti prekidača zatvoreni. U ovom položaju, poluga prekidača je u gornjem položaju
★ TRIP pozicija: Označava da je prekidač otvoren zbog bilo kakvog kvara (preopterećenja ili kratkog spoja). U ovom slučaju, poluga prekidača je u srednjem položaju između položaja ON i OFF. Kako bi prekidač, koji je u isključenom položaju, prebacio u položaj ON; gurnite ručicu prekidača prema dolje kao što je prikazano znakom OFF
Okidač će se podesiti uz zvuk "klik". Nakon toga povucite ručicu kao što je prikazano znakom ON da zatvorite prekidač
★ OFF/0 Pozicija: Označava da su kontakti prekidača otvoreni. Na taj način je poluga prekidača u donjem položaju.
Fizički parametri prekidača DAM1-125 MCCB u livenom kućištu
| Kategorija (EN 60947-2/IEC 60947-2) | Izdržljivost |
|
||||||
| Model | Pole | Dielektrična svojstva (V) | udaljenost lonizacije (mm) | Total Cycles | Electrical Life | Mehanički život | Glavni krug | Pomoćni krug |
| DAM1-160 | 1P | 2500 | ≤30/0 | 20000 | 3000 | 17000 | A/0 | AC-15 |
| DAM1-200 | 2P | 2500 | ≤30/0 | 15000 | 2500 | 12500 | A/0 | AC-15 |
| DAM1-125 | 3P / 4P | 2500 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-160 | 3P / 4P | 3000 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-250 | 3P /4P | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | A/B | AC-15 |
| DAM1-630(400) | 3P /4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-800 | 3P /4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-1600 | 3P / 4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | A/B | AC-15 |
Princip rada i mehanizam zaštite
★ termička zaštita (preopterećenje)
Bimetalna traka se savija kada se zagrije trajnom prekomjernom strujom (> nazivna struja). Brzina savijanja je proporcionalna jačini struje – osiguravajući isključenje u obrnutom vremenu koje oponaša termičko ponašanje kabla, sprečavajući neugodna okidanja dok štiti opremu.
★ Magnetna zaštita (kratki spoj)
Tokom kratkog spoja (npr. faza-faza ili faza-zemlja), magnetno polje velike struje trenutno povlači solenoidni klip, otpuštajući mehanizam zasuna u roku od milisekundi – prekidajući struju kvara prije nego što dođe do termičkog oštećenja.
Prednosti proizvoda
★ Tijelo i poklopac:
Poliesterska smola od staklenih vlakana korištena je kao materijal za tijelo i pokrov u skladu sa standardom EN 60512-20-2. Ovaj materijal, koji se u literaturi naziva BMC (Bulk Molding Compound), preferira se zbog visokih električnih i mehaničkih vrijednosti i može postojati na temperaturi od 160℃ kontinuirano. BMC materijal ne gori kada je u kontaktu sa žicom na temperaturi od 960℃ u skladu sa IEC 695-2-1
Bimetal: Bimetal je materijal koji se sastoji od kombinacije dva metalna ploča s različitim koeficijentima istezanja prema toplini. Struja koja prolazi kroz prekidač zagrijava bimetal. Zbog efekta ove vrućine. bimetalni se savija prema manje rastezljivoj ploči. Budući da se toplina povećava kako se povećava struja koja prolazi kroz prekidač, bimetal se više zagrijava i više se savija. Na taj način kontrolira mehanizam za otvaranje za otvaranje prekidača.

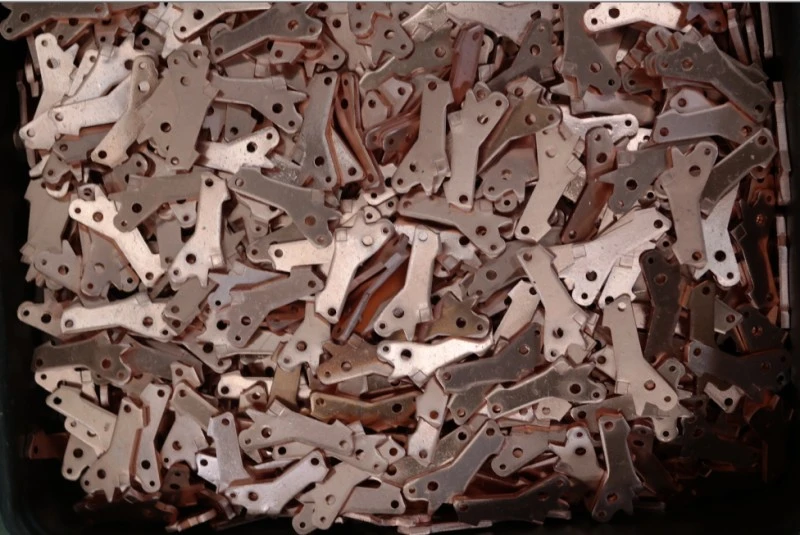

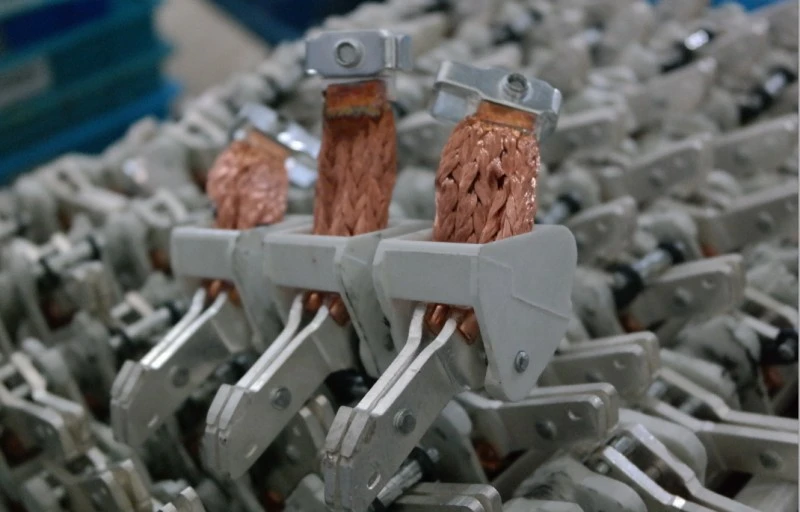

★ Kontakti:
Kontaktna legura se određuje za prekidače uzimajući u obzir vrednosti i konstrukciju lomljenih i nosivih struja. Obično se u prekidačima koriste kontakti od srebra, grafita, nikla, legura volframa. Kontakti, koji su napravljeni od legura srebro-grafita sa glatkijom strukturom, koriste se u fiksnim (donjim) kontaktima, kontakti srebrnog volframa, koji su tvrđi kontakti koji se kreću (vrh). Osigurana je zakrivljena struktura u pokretnim kontaktima. Na ovaj način, kontakti od nabijene i tvrde legure imaju mjesto na mekim fiksnim kontaktima u svakom otvaranju-zatvaranju.
Na taj način je osiguran najmanji otpor. Pokretni kontakt treba vrlo dobro dodirivati fiksni kontakt kako bi imao mali otpor kontakta. Međutim, prevelika sila kontaktnog pritiska dovodi do oštećenja kontakata u kraćem periodu od normalnog. Kontaktne legure su veoma važne za zdravo otvaranje-zatvaranje.
★ Ćelija za gašenje luka (separator):
Separatori se koriste za gašenje luka koji nastaje tokom rada prekidača koji radi na energiju. Dok je pokretni kontakt odvojen od fiksnog kontakta, struja nastavlja teći između kontakata neko vrijeme i to se zove luk. Ovaj luk bi trebao nestati za vrlo kratko vrijeme
★ Gašenje luka:
Luk se gura prema separatorima zbog magnetnog polja formiranog oko luka. Na taj način se luk produžava i postaje tanak i odlomljen između separatora (Slika-5). Zbog karakteristika materijala koji se koristi na bočnim zidovima separatora, zbog visoke temperature izazvane lukom, dolazi do pojave plina. Ovaj gas ima važan uticaj na gašenje luka.
Aplikacija
CDADA DAM1 prekidač s fiksnim kalupom (MCCB) je pouzdan u kritičnoj infrastrukturi:
★ Industrija: čeličane, naftne i plinske platforme, hemijska postrojenja
★ Zdravstvena zaštita: bolnički glavni i pod-distributivni odbori
★ Transport: Željeznička signalizacija, sistemi za prtljag na aerodromu

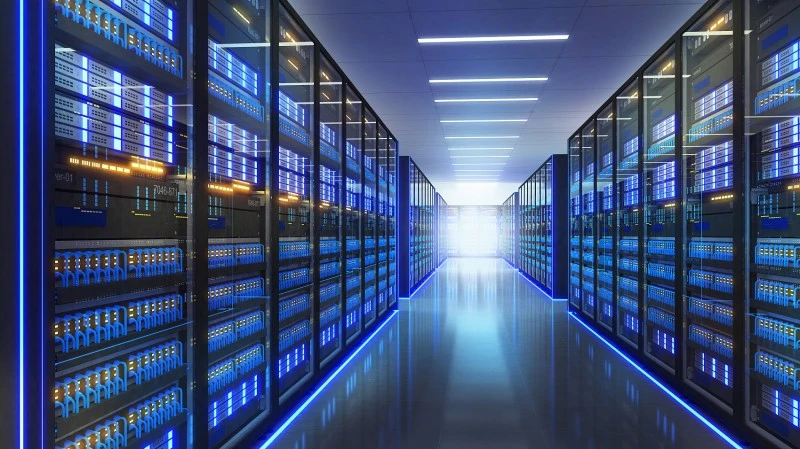

★ Komercijalni: neboderi, data centri, tržni centri, kongresni centri
★ Javni prostori: pozorišta, stadioni, vladine zgrade
Prednosti instalacije i održavanja

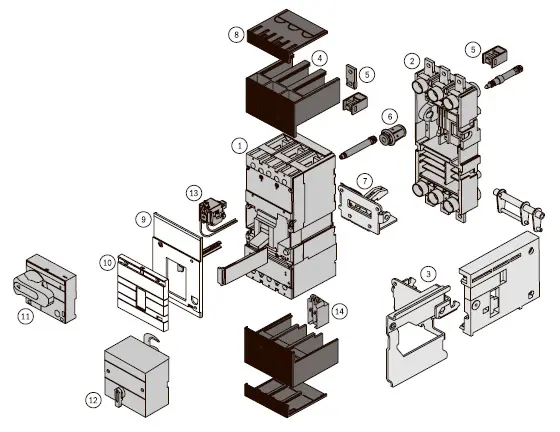

★ Jednostavna integracija:
Standardni komplet uključuje sabirnice, fazne barijere i hardver
Dodatna oprema: alarmni kontakti, šant/podnaponski okidači, električni pogonski mehanizmi

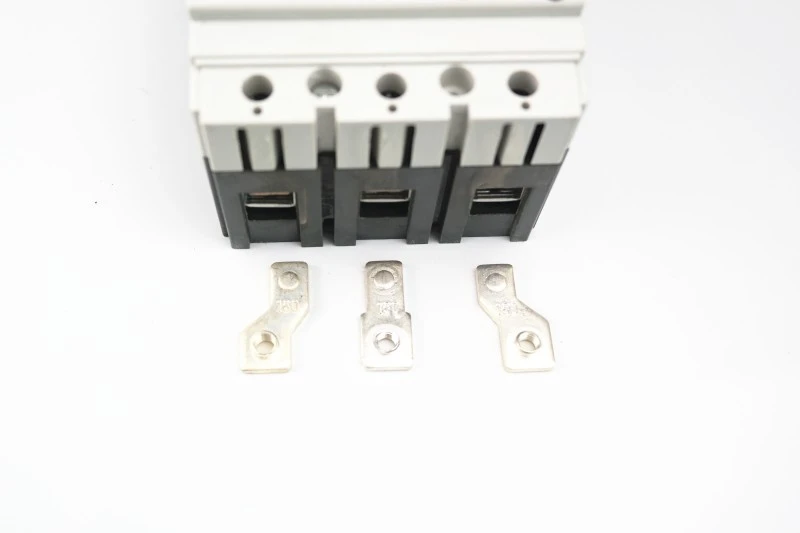

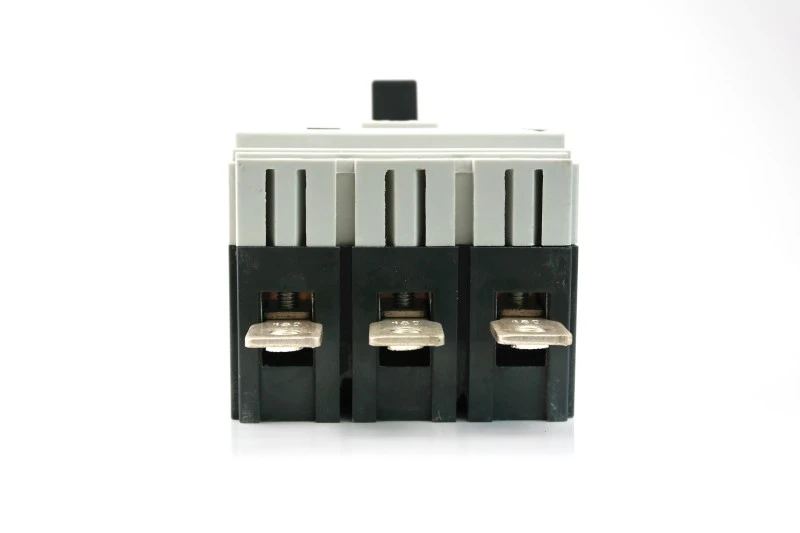

1) Povežite produženom sabirnicom (slika 1)

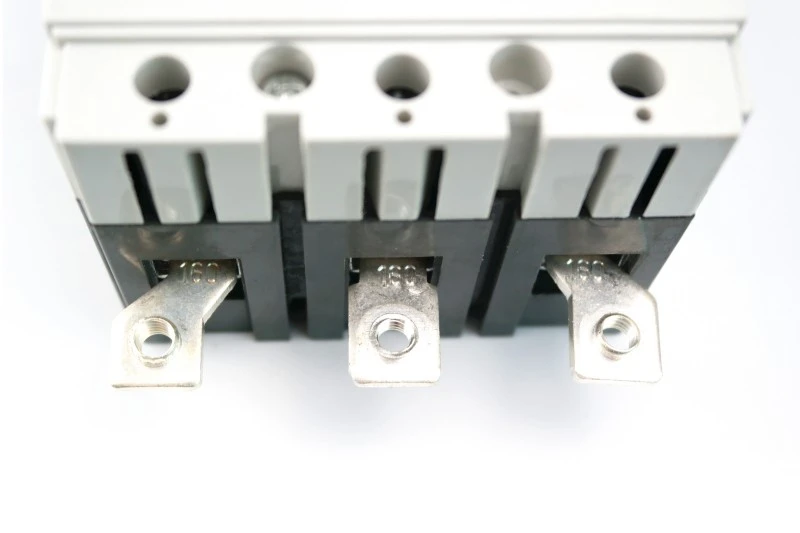

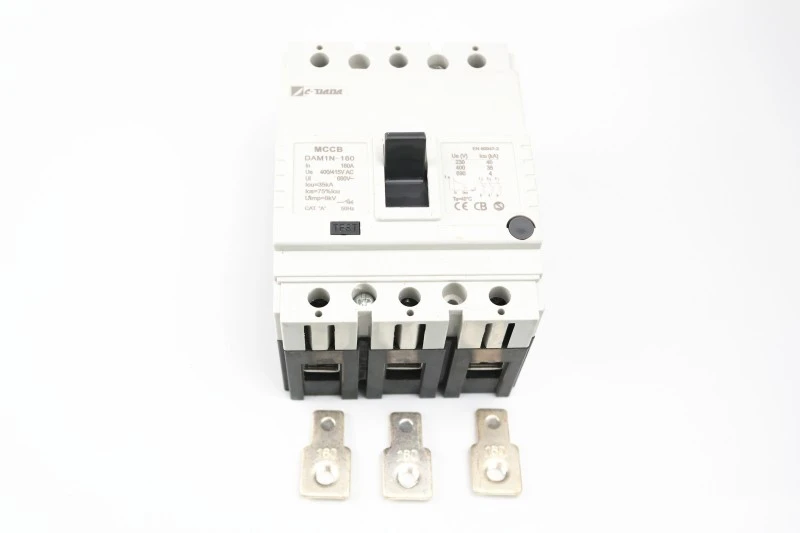

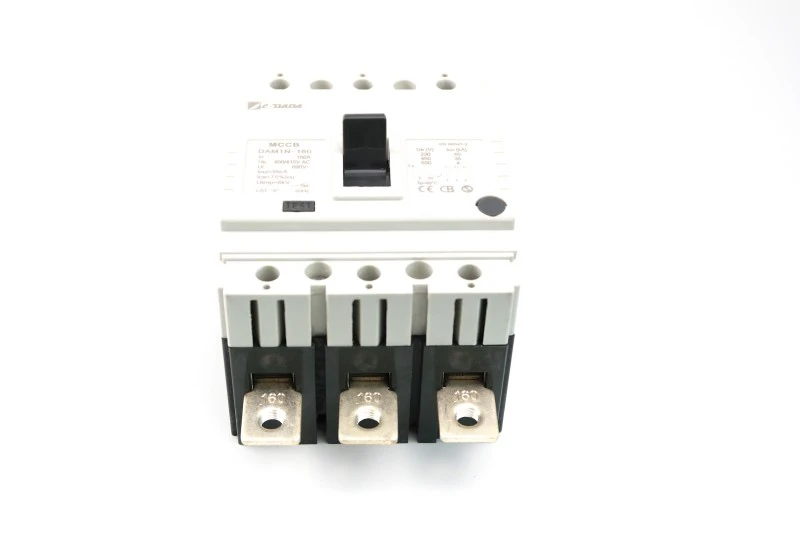

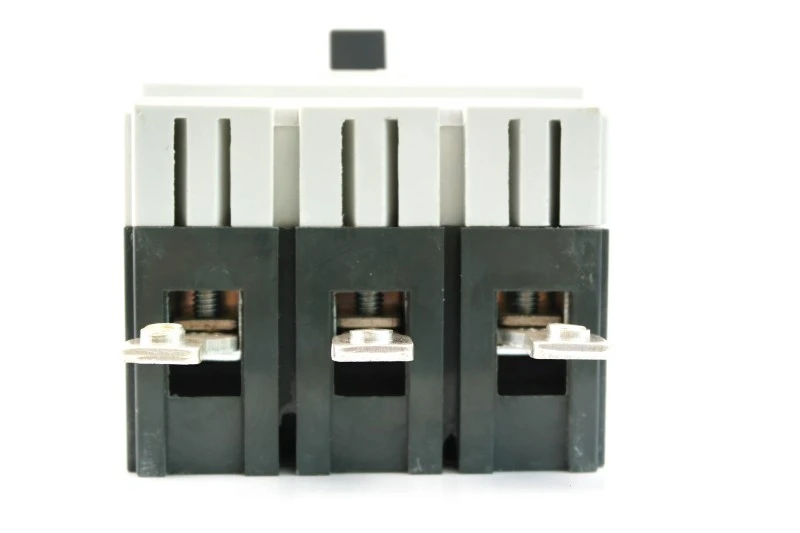

2) Spojite terminalom za posipanje (slika 2)

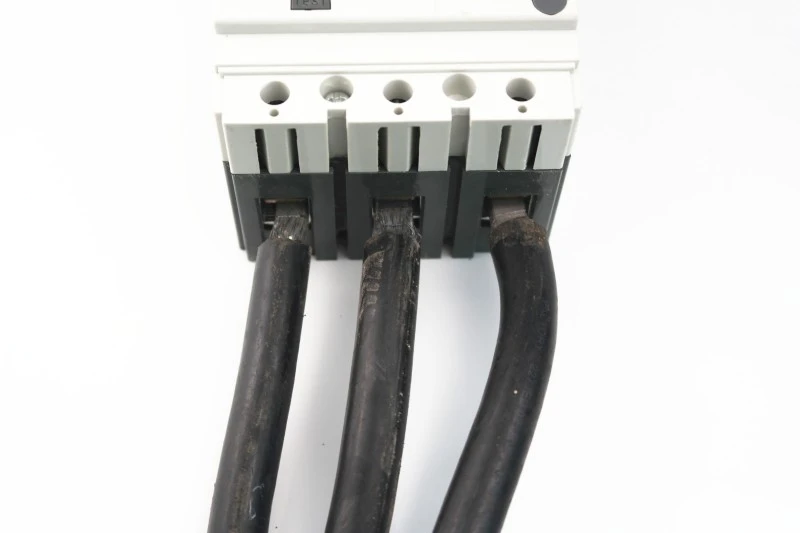

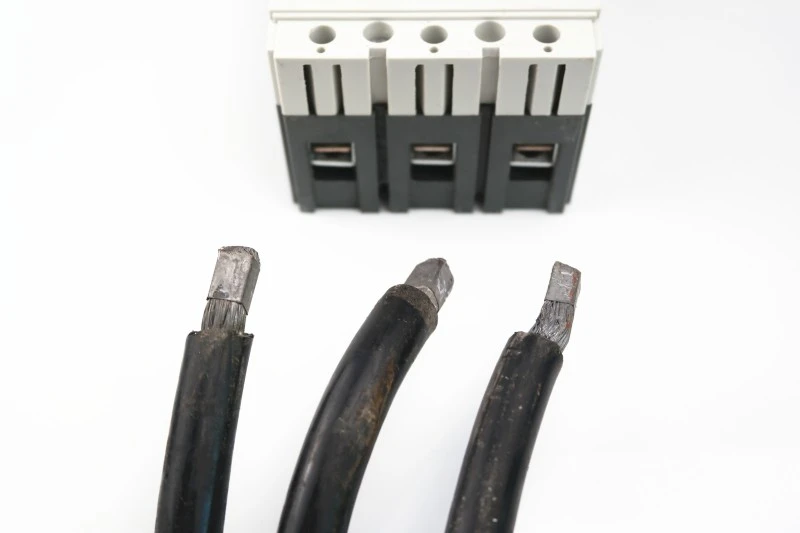

3) Povežite direktno kabl (slika 3) bez upotrebe kablovskih papučica.

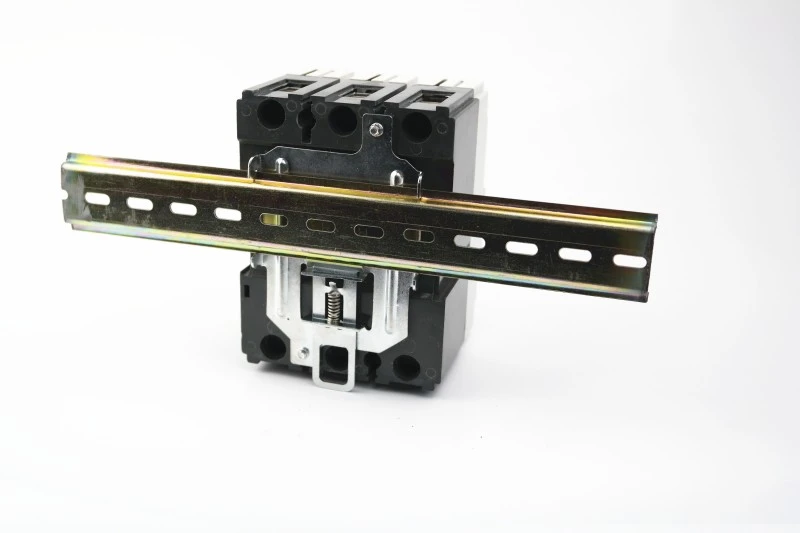

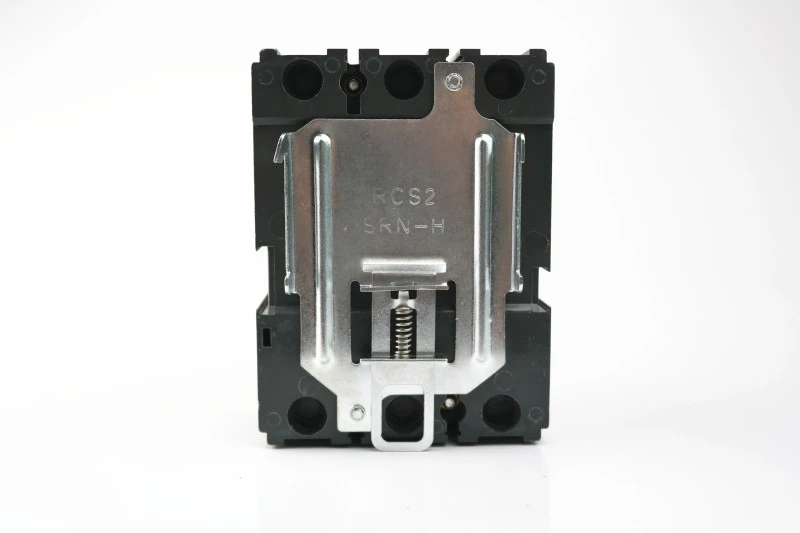

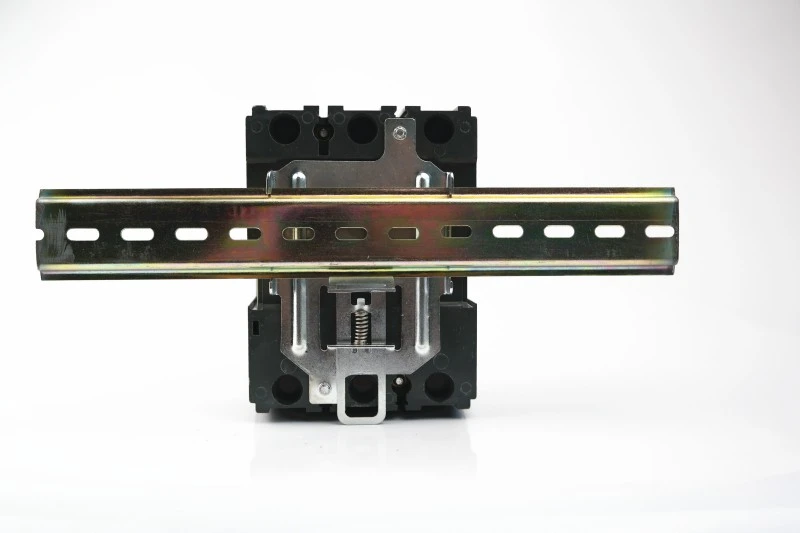

Uz pomoć specijalne obujmice 125 i 160 jedinice se mogu ugraditi na DIN šinu.
Razbijač sa stezaljkom
stezaljka sa DIN šinom
stezaljka sa DIN šinom
★ Dizajn koji štedi prostor:
10–20% lakši i kompaktniji od domaćih alternativa
Omogućuje manje veličine kućišta → niže troškove materijala i dostave
★ Resetiranje prilagođeno korisniku:
Jasna indikacija TRIP sprečava slepo ponovno zatvaranje
Čujni „klik“ potvrđuje pravilno mehaničko uključivanje
★ Spreman za budućnost:
Podržava komplete za uključivanje i izvlačenje (za odabrane modele)
Kompatibilan sa dodacima za pametno praćenje
Zašto odabrati CDADA?
1. Mi smo vodeći proizvođač više od 42 godine. Naša kompanija osnovana 1983. godine, razvija se veoma brzo tokom 40 godina.

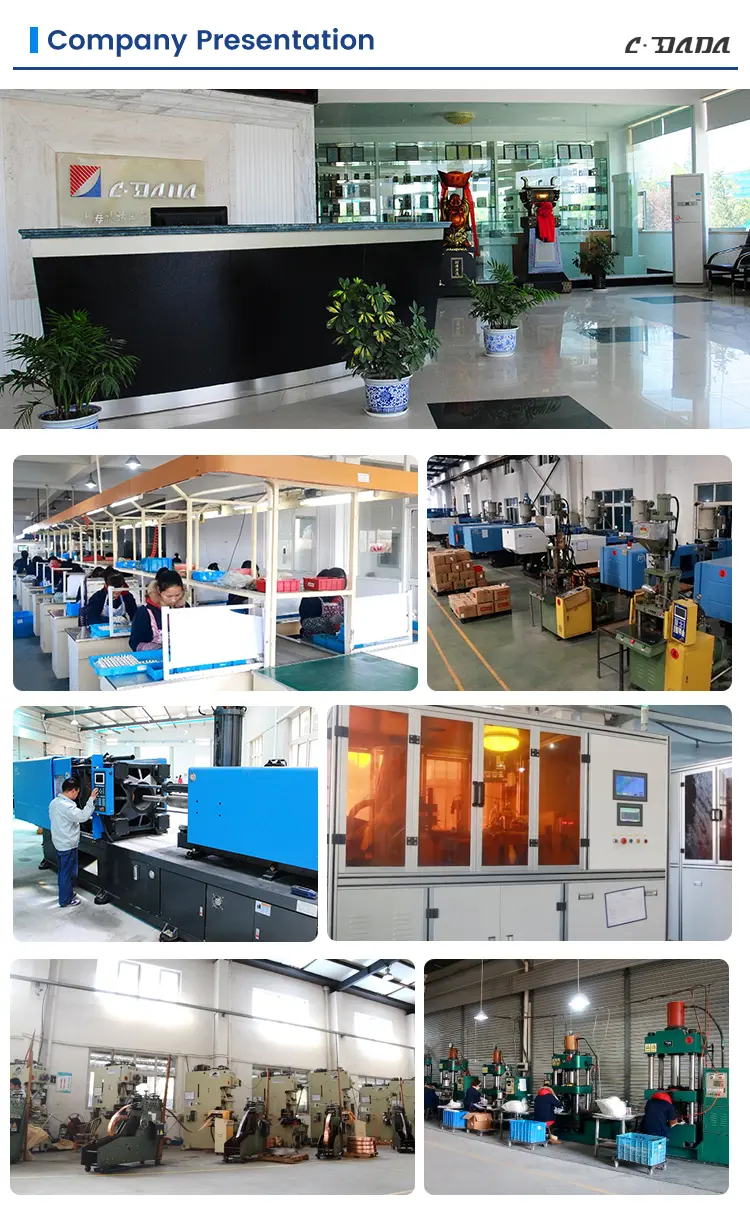

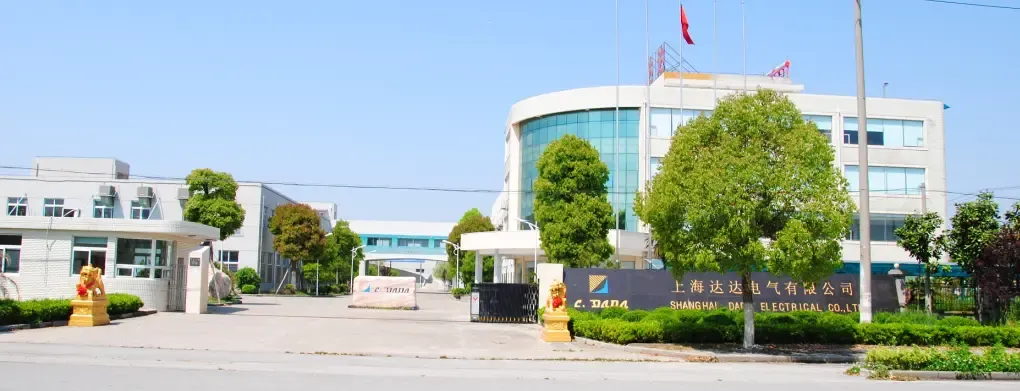

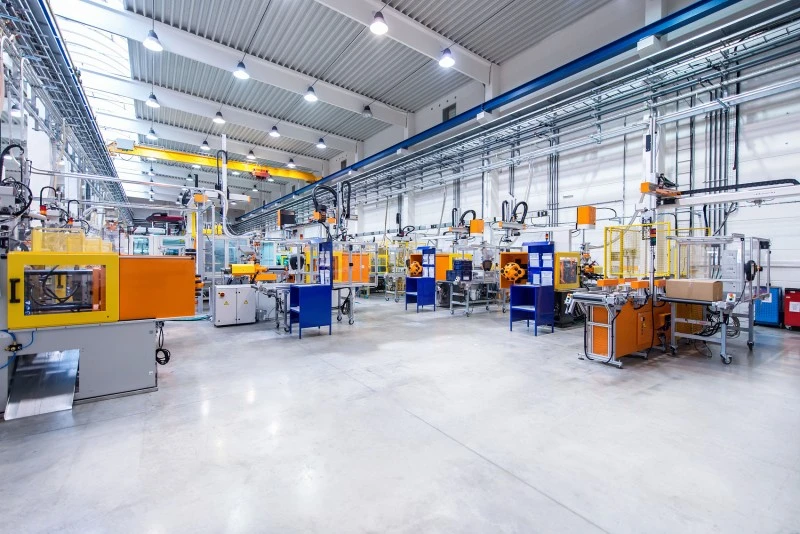

2. Grupa, koja se sastoji od 3 fabrike, poseduje proizvodnu površinu od 52.400m² i zapošljava više od 500 zaposlenih. Uložili smo skoro deset miliona juana kako bismo proširili naše poslovanje i unapredili naše radionice.
3. Fabriku revidirali INTERTEK, DEKRA & GMC
4. Kartonske kutije visoke čvrstoće, zaštita paleta, dobra za izvoz na velike udaljenosti
Često postavljana pitanja (FAQ)
P1: Može li se prekidač DAM1 fiksnog tipa u livenom kućištu montirati na DIN šinu?
A1: Da—modeli 125A i 160A mogu se instalirati na DIN šine pomoću opcione specijalne stezaljke. Veće ocjene su samo montirane na ploču.
P2: Koje certifikate posjeduje serija DAM1?
A2: Certificiran je sa CE, CB, ASTA, KEMA, SEMKO i RoHS, osiguravajući usklađenost u EU, Bliskom istoku, jugoistočnoj Aziji i šire.
P3: Kako da resetujem prekidač nakon putovanja?
A3: Prvo pomaknite ručicu do kraja na OFF (čut ćete klik), a zatim je povucite prema gore na ON. Nikada ga nemojte prisiljavati direktno iz TRIP u ON.
P4: Da li su pomoćni uređaji kompatibilni?
A4: Da—alarmni kontakti, pomoćni kontakti, skretni/podnaponski okidači i električni operateri mogu se dodati bez rastavljanja.
P5: Da li je DAM1 pogodan za zamjenu starijih prekidača?
A5: Apsolutno. Njegov kompaktni otisak omogućava direktnu zamjenu starih MCCB-a u većini panela – štedeći vrijeme i troškove nadogradnje.
