Ovaj vodič objašnjava kako radi 6kA AC minijaturni prekidač, što zapravo znači nazivna vrijednost 6kA, kako B, C i D krivulje okidanja utječu na performanse i kako odabrati odgovarajuću nazivnu struju i konfiguraciju polova. Takođe identifikuje uobičajene greške pri kupovini i pruža praktičnu kontrolnu listu za inženjere, izvođače i kupce koji procenjuju MCB rešenja proizvođača kao što suShanghai DaDa Electric Co., Ltd.
Sadržaj
- Šta je 6kA AC minijaturni prekidač?
- Zašto je bitan prekidni kapacitet od 6kA?
- Kako AC minijaturni prekidač štiti strujni krug?
- Koje tehničke parametre kupci trebaju provjeriti?
- Kako B, C i D krivulje puta utječu na odabir?
- Gdje se obično koriste 6kA AC minijaturni prekidači?
- Koje probleme može spriječiti pravi MCB?
- Kako kupci mogu odabrati odgovarajući 6kA MCB?
- Uobičajene greške pri odabiru koje treba izbjegavati
- Zašto raditi sa iskusnim MCB proizvođačem?
- Često postavljana pitanja
- Kontaktirajte Shanghai DaDa Electric Co., Ltd.

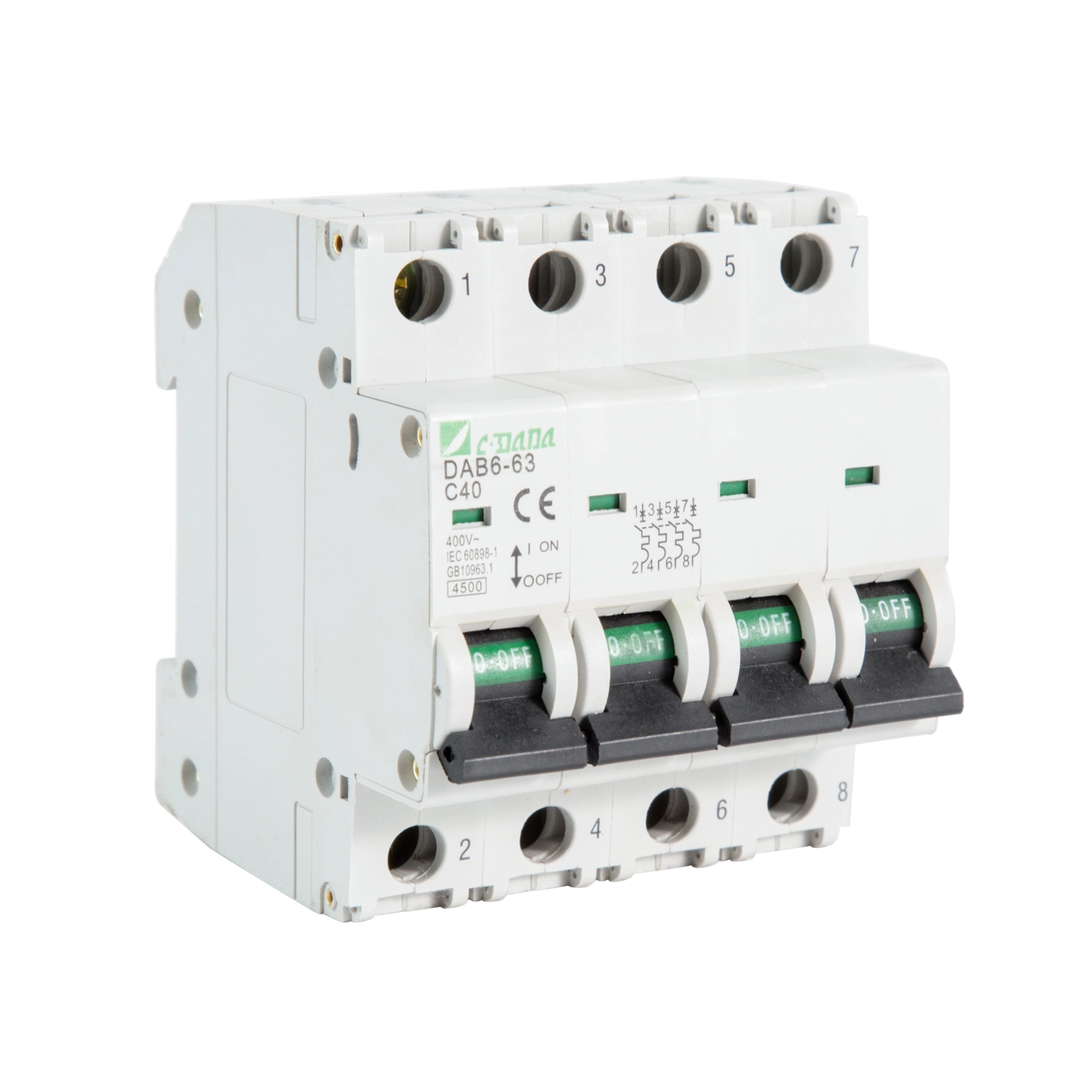

Šta je 6kA AC minijaturni prekidač?
Minijaturni prekidač, koji se obično naziva MCB, je zaštitni sklopni uređaj dizajniran za automatsko isključivanje električnog kola kada se pojave nenormalni strujni uvjeti. Za razliku od tradicionalnog osigurača, MCB se normalno može resetirati nakon što je greška uklonjena, što ga čini pogodnim za ponovni rad i održavanje.
Termin6kAodnosi se na nominalnu prekidnu moć kratkog spoja prekidača pod primjenjivim ispitnim uvjetima. Jednostavno rečeno, 6kA MCB je dizajniran da bezbedno prekine očekivanu struju kratkog spoja do 6.000 ampera kada su ispunjeni specificirani zahtevi.
Proizvodi koji su u skladu sa IEC/EN 60898-1 obično specificiraju parametre kao što su nazivna struja, nazivni napon, frekvencija, prekidna sposobnost i trenutne karakteristike okidanja. Komercijalni MCB rasponi mogu ponuditi nazivne vrijednosti od 6kA za različite struje i konfiguracije polova.
6kA nije normalna radna struja prekidača. 16A MCB, na primjer, namijenjen je da nosi svoju nazivnu struju pod određenim uvjetima, dok broj od 6kA opisuje njegovu sposobnost prekida kratkog spoja. Ove dvije specifikacije odgovaraju na potpuno različita inženjerska pitanja.
Zašto je bitan prekidni kapacitet od 6kA?
Kratki spojevi mogu proizvesti ekstremno velike struje u vrlo kratkom periodu. Ako zaštitni uređaj ne može bezbedno da prekine struju kvara dostupnu na mestu instalacije, posledice mogu uključiti ozbiljno oštećenje kontakta, prekomernu toplotu, kvar opreme ili opasan električni luk.
Stoga, prekidnu sposobnost ne treba birati samo zato što je 6kA opšte dostupna specifikacija. Očekivana struja kratkog spoja na mjestu instalacije mora biti procijenjena, a odabrani prekidač mora imati adekvatnu mogućnost prekida za taj sistem.
| Parametar | Šta to znači | Zašto je važno |
|---|---|---|
| 6kA | Nazivni prekidni kapacitet kratkog spoja | Određuje može li prekidač sigurno prekinuti specificirani nivo struje kvara |
| Nazivna struja (In) | Normalna strujna ocjena MCB-a | Mora biti usklađen sa kapacitetom provodnika i očekivanim opterećenjem |
| Nazivni napon (Ue) | Radni napon za aplikaciju | Mora biti kompatibilan sa električnim sistemom |
| Trip Curve | Definira trenutni raspon magnetskog okidanja | Pomaže u sprečavanju neugodnog okidanja uz održavanje zaštite od kvara |
| Broj Poljaka | Broj uključenih/zaštićenih provodnika | Mora odgovarati konfiguraciji kola |
Proizvođačke specifikacije ilustruju da su 6kA MCB-ovi dostupni za niz strujnih ocjena i konfiguracija napona, uključujući uobičajene 230V i 400V AC distribucijske sisteme.
Kako AC minijaturni prekidač štiti strujni krug?
Tipičan MCB kombinuje termičke i magnetne zaštitne mehanizme. Ove dvije funkcije rješavaju različite električne probleme.
- Termička zaštita:Dugotrajno preopterećenje zagrijava bimetalni element. Kada temperatura dostigne radni prag, mehanizam se oslobađa i otvara strujni krug.
- Magnetna zaštita:Visoka struja kratkog spoja stvara snažan magnetni efekat koji aktivira mehanizam trenutnog okidanja, brzo isključujući strujni krug.
- Ručno prebacivanje:MCB se obično može ručno uključiti radi izolacije strujnog kruga tokom radova na održavanju ili instalaciji.
Ova kombinacija čini MCB pogodnim za strujne krugove u kojima je potrebno riješiti i dugotrajna preopterećenja i iznenadne greške kratkog spoja. Moderni asortimani MCB proizvoda obično kombinuju termička i magnetna oslobađanja i mogu pružiti B, C ili D karakteristike u zavisnosti od predviđenog opterećenja.
Koje tehničke parametre kupci trebaju provjeriti?
Kupci se često fokusiraju na trenutnu ocjenu i cijenu dok zanemaruju druge parametre. Za pouzdanu specifikaciju projekta, sljedeće karakteristike treba provjeriti zajedno.
| Specifikacija | Tipično razmatranje | Kontrolna tačka kupca |
|---|---|---|
| Breaking Capacity | 6kA | Potvrdite da je adekvatan za očekivanu struju kvara |
| Nazivna struja | Zavisna od aplikacije | Koordinirajte s opterećenjem i kapacitetom provodnika |
| Nazivni napon | Uobičajeni naponi distribucije izmjenične struje | Uskladite napon sistema |
| Frekvencija | 50/60Hz uobičajeno specificirano | Potvrdite kompatibilnost s lokalnom mrežom |
| Karakteristika putovanja | B / C / D | Uskladite krivu s karakteristikama naleta opterećenja |
| Pole Configuration | 1P, 1P+N, 2P, 3P, 4P u zavisnosti od proizvoda | Uskladite raspored ožičenja |
| Montaža | DIN šina je uobičajena | Potvrdite kompatibilnost sa razvodnom pločom |
| Standardi | IEC/EN 60898-1 ili drugi primjenjivi standard | Zatražite tehničku dokumentaciju i certifikate gdje je potrebno |
Dokumentacija o proizvodu od etabliranih proizvođača obično daje ove parametre zajedno, umjesto da tretira prekidnu moć kao izoliranu specifikaciju.
Kako B, C i D krivulje puta utječu na odabir?
Kriva okidanja je jedna od najvažnijih odluka pri određivanju MCB-a. Slovo opisuje približni opseg u kojem magnetno trenutno oslobađanje djeluje u odnosu na nazivnu struju prekidača.
| Curve | Tipični opseg magnetnog okidanja | Tipična primjena |
|---|---|---|
| B | 3–5 × In | Niska opterećenja, rasvjeta, otporna kola |
| C | 5–10 × In | Opšte namjene i umjereno induktivna opterećenja |
| D | 10–20 × In | Veća opterećenja kao što su neki motori i transformatori |
Ovi opsezi su obično povezani sa IEC 60898-1 MCB karakteristikama.
Na primjer, ako motor proizvodi privremenu startnu struju nekoliko puta veću od svoje normalne radne struje, visoko osjetljiva krivulja može se nepotrebno otkačiti tijekom pokretanja. Uređaj C-krive ili D-krive može biti prikladniji, ovisno o opremi i kompletnom dizajnu kola.
Gdje se obično koriste 6kA AC minijaturni prekidači?
6kA AC minijaturni prekidač može biti prikladan za mnoge niskonaponske aplikacije kada stvarni nivo kvara, napon, struja i zahtjevi za instalaciju spadaju u specifikacije uređaja.
- Stambena distribucija:rasvjetni krugovi, strujni krugovi utičnica, kućanski aparati i strujni krugovi.
- Poslovni objekti:uredske razvodne ploče, sistemi rasvjete, maloprodajni objekti i sklopovi male opreme.
- Industrijske kontrolne table:pomoćna kola, upravljačka oprema, mali motori i druga prikladna niskonaponska opterećenja.
- Građevinske usluge:Pomoćni krugovi, pumpe, rasvjeta i opća distribucija energije u vezi s HVAC-om gdje su specifikacije odgovarajuće.
- Elektro razvodni ormani:zaštita grananja i modularni distributivni sistemi.
Stvarnu primjenu uvijek treba provjeriti u odnosu na proizvodnu dokumentaciju proizvođača i zahtjeve instalacije. Nikada ne treba pretpostaviti da je 6kA prikladan za svako električno okruženje.
Koje probleme može spriječiti pravi MCB?
Jedna od najvećih briga pri kupovini nije samo da li prekidač radi, već da li radi dosljedno pod uvjetima za koje je odabran.
1. Stalno preopterećenje
Krug koji predugo provodi prekomjernu struju može uzrokovati zagrijavanje vodiča i prijevremeno kvarenje opreme. Toplotno oslobađanje je dizajnirano da odgovori na trajne uslove preopterećenja.
2. Oštećenje od kratkog spoja
Odgovarajući prekidni kapacitet omogućava MCB-u da prekine prekomjernu struju kvara bez prekoračenja specificirane mogućnosti prekida uređaja.
3. Smetano okidanje
Neodgovarajuća kriva isključenja može uzrokovati nepotrebne prekide prilikom pokretanja opreme. Usklađivanje B, C ili D karakteristika sa opterećenjem pomaže u rješavanju ovog problema.
4. Teško održavanje
Modularni MCB može pružiti zgodnu ručnu izolaciju, pomažući električarima da identifikuju i rade na pojedinačnim krugovima bez nužnog isključivanja cijelog distributivnog sistema.
5. Neizvjesnost nabavke
U B2B projektima, nepotpune tehničke specifikacije mogu dovesti do pogrešnih proizvoda, kašnjenja odobrenja ili troškova zamjene. Jasan tehnički list proizvoda i definisani tehnički parametri smanjuju ove rizike.
Kako kupci mogu odabrati odgovarajući 6kA MCB?
Praktični proces odabira može se podijeliti u nekoliko koraka. To pomaže inženjerima i timovima za kupovinu da izbjegnu odabir proizvoda isključivo iz naslova kataloga.
-
Odredite napon sistema.
Potvrdite nazivni AC napon i da li je aplikacija jednofazna ili trofazna. -
Izračunajte ili potvrdite projektnu struju.
Nazivna struja MCB-a treba biti usklađena s očekivanim opterećenjem kola i dozvoljenom strujom vodiča. -
Odredite očekivanu struju kratkog spoja.
Provjerite dostupnu struju kvara na mjestu instalacije i potvrdite da je odabrani prekidni kapacitet od 6kA adekvatan. -
Procijenite nalet opterećenja.
Utvrdite da li krug sadrži motore, transformatore, kapacitivnu opremu, prekidačka napajanja ili druga opterećenja koja proizvode značajnu startnu struju. -
Odaberite odgovarajuću krivu vožnje.
Odaberite B, C ili D na osnovu stvarnog opterećenja i zahtjeva zaštite umjesto jednostavnog odabira najčešće opcije. -
Odaberite konfiguraciju stupova.
Potvrdite da li projekat zahteva 1P, 1P+N, 2P, 3P, 3P+N ili drugu konfiguraciju koju podržava serija proizvoda. -
Provjeriti standarde i dokumentaciju.
Zatražite odgovarajući tehnički list, informacije o ispitivanju, certifikate, crteže s dimenzijama i upute za instalaciju. -
Provjerite kompatibilnost panela.
Provjerite dimenzije DIN šine, raspored terminala, raspon provodnika, pribor i raspoloživi prostor za instalaciju.
- □ Potvrđen nazivni napon
- □ Nazivna struja potvrđena
- □ Provjeren prekidni kapacitet 6kA
- □ B/C/D kriva odabrana prema opterećenju
- □ Konfiguracija stuba potvrđena
- □ Potvrđen važeći standard
- □ Provjerene dimenzije i montaža na DIN šinu
- □ Tražena dokumentacija za sertifikaciju i ispitivanje
- □ Pregledano radno okruženje
- □ Razmatrana koordinacija sa uzvodno/nizvodno zaštitom
Uobičajene greške pri odabiru koje treba izbjegavati
Čak i kada su osnovne specifikacije ispravne, nekoliko grešaka može stvoriti probleme nakon instalacije.
| Greška | Potencijalni problem | Bolja praksa |
|---|---|---|
| Odabir samo po amperaži | Ostali kritični parametri se možda neće podudarati | Zajedno procijenite napon, krivulju, prekidnu moć, polove i standarde |
| Pod pretpostavkom da je svaki prekidač od 6kA zamjenjiv | Različiti proizvodi mogu imati različite dimenzije i specifikacije performansi | Uporedite kompletne tablice sa podacima |
| Korištenje pogrešne krivulje putovanja | Smetano isključenje ili neadekvatna prikladnost primjene | Procijenite stvarni nalet opterećenja |
| Zanemarivanje potencijalne struje kvara | Kapacitet prekidanja može biti nedovoljan | Provjerite nivo greške na mjestu instalacije |
| Gledajući koordinaciju dirigenta | Zaštita možda neće pravilno odgovarati sistemu ožičenja | Koordinirajte MCB ocjenu s kapacitetom provodnika |
| Kupovina bez dokumentacije | Odobrenje i instalacija mogu postati teški | Zatražite tehničku dokumentaciju i dokumente o usklađenosti prije kupovine |
Ispravna koordinacija između nazivne struje, kapaciteta provodnika, karakteristike okidanja i nivoa greške je ključna za pouzdan izbor MCB-a.
Zašto raditi sa iskusnim MCB proizvođačem?
Za velike količine nabavki, OEM projekte, distributivna partnerstva i proizvodnju električnih panela, kvaliteta proizvoda je samo jedna stvar. Kupcima su također potrebne konzistentne specifikacije, stabilna proizvodnja, brza tehnička komunikacija i dokumentacija koja podržava odobrenje projekta.
Shanghai DaDa Electric Co., Ltd.može se smatrati proizvodnim partnerom za kupce koji traže rješenja za minijaturne prekidače i srodne proizvode za niskonaponsku električnu zaštitu. Za B2B kupce, najkorisnija procjena dobavljača trebala bi se fokusirati na mjerljive tehničke informacije, a ne samo na marketinške tvrdnje.
- Jasne specifikacije proizvoda i tehnički parametri
- Definirani rasponi nazivne struje i napona
- Dostupne opcije prekidnog kapaciteta
- Informacije o krivulji puta za različite uslove opterećenja
- Crteži proizvoda i informacije o instalaciji
- Važeća dokumentacija o certificiranju i usklađenosti
- Stabilna proizvodnja i procedure kontrole kvaliteta
- Tehnička komunikacija za specifične zahtjeve projekta
- OEM/ODM podrška gdje je primjenjivo
Za uvoznike i distributere električne energije, ovi faktori mogu biti posebno važni kada se proizvodi moraju integrirati u različite distribucijske sisteme ili prodati na više tržišta.
Često postavljana pitanja
6kA se odnosi na nazivni prekidni kapacitet kratkog spoja pod primjenjivim ispitnim uvjetima. Predstavlja 6.000 ampera i ne treba ga brkati sa normalnom nazivnom strujom MCB-a.
Ne. Pogodnost zavisi od potencijalne struje kratkog spoja, napona sistema, nazivne struje, karakteristike okidanja, konfiguracije polova, uslova ugradnje i važećih propisa. Dostupnu struju kvara treba provjeriti prije odabira prekidača.
Dva broja opisuju različite parametre. 6kA je nazivna prekidna sposobnost, dok je 6A vrijednost nazivne struje. Prekidač bi potencijalno mogao imati nazivnu struju od 6A i prekidnu moć od 6kA.
Oni identifikuju različite trenutne karakteristike magnetnog okidanja. Prema IEC 60898-1, B je generalno povezan sa približno 3-5 puta nominalnom strujom, C sa približno 5-10 puta, a D sa približno 10-20 puta.
Motori mogu imati značajnu startnu struju, tako da karakteristike C ili D mogu biti prikladne ovisno o motoru i krugu. Konačni odabir treba uzeti u obzir početnu struju, struju kvara, impedanciju kabela i koordinaciju s drugim zaštitnim uređajima.
Ne automatski. Ako očekivana struja kratkog spoja premašuje nazivni prekidni kapacitet prekidača, uređaj od 6 kA možda neće biti prikladan. Prekidač se mora odabrati u skladu sa nivoom kvara i primjenjivim zahtjevima instalacije.
Kupci bi obično trebali zatražiti detaljni list sa podacima, tehničke specifikacije, crteže s dimenzijama, upute za instalaciju, primjenjive dokumente o ispitivanju ili certifikaciji i relevantne standarde proizvoda. Zahtjevi specifični za projekat mogu zahtijevati dodatnu dokumentaciju.
Dosljednost između proizvodnih serija, sljedivost, tehnička dokumentacija, kontrola kvaliteta, sposobnost isporuke i tehnička podrška nakon prodaje mogu značajno utjecati na ukupne troškove i pouzdanost B2B električnog projekta.
