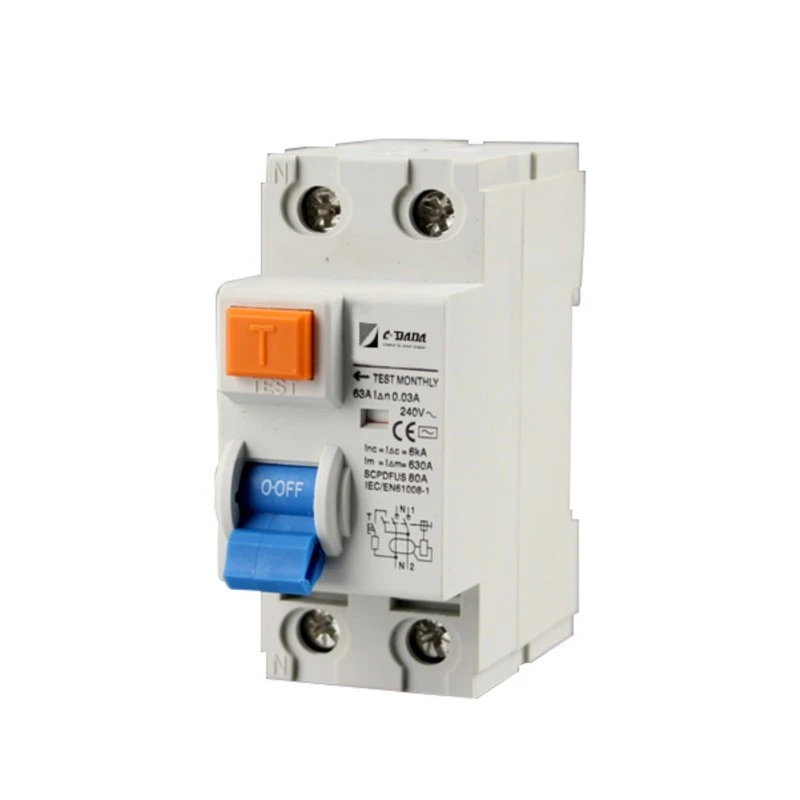

Elektromagnetski prekidač rezidualne struje

Za kritičnu sigurnost gdje pouzdanost ne može ovisiti o vanjskom napajanju, odaberite CDADA elektromagnetski prekidač rezidualne struje (RCCB). Dizajniran od strane Shanghai DADA Electric CO., LTD u skladu sa standardima IEC 61008-1, ovaj čisto elektromagnetski RCCB radi bez ikakvih elektronskih kola ili pomoćnog napona – što ga čini imunim na fluktuacije struje, prenapone ili gubitak neutralne struje.

Dostupan u 2P (1+N) i 4P (3+N) konfiguracijama sa nazivnim strujama od 16A do 100A i osjetljivošću od 10mA, 30mA ili 100mA, pruža sigurnu zaštitu od zemljospoja u zagađenom, visokom vlažnom ili nestabilnom okruženju mreže.

Sa uslovnom ocenom kratkog spoja od 6kA, uvezenim kućištem otpornim na vatru i indikatorom položaja kontakta, CDADA elektromagnetni RCCB ima poverenja u industrijskim lokacijama, ruralnoj infrastrukturi i izvoznim panelima gde je apsolutna mehanička pouzdanost najvažnija.

Ključne specifikacije

Tip: elektromagnetni RCCB (bez elektronike, nije potrebno pomoćno napajanje)

Standard: IEC 61008-1

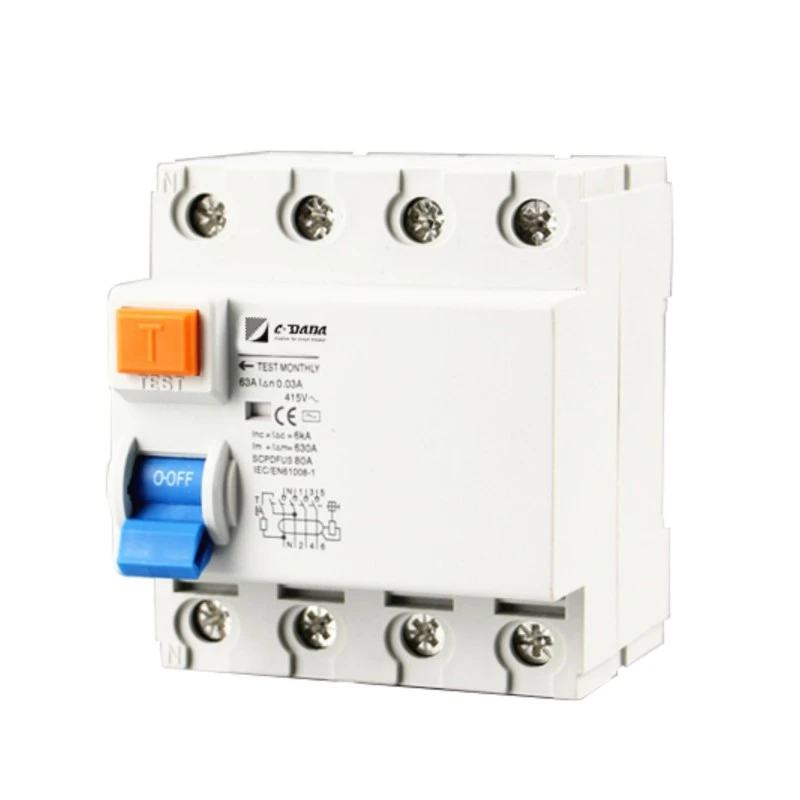

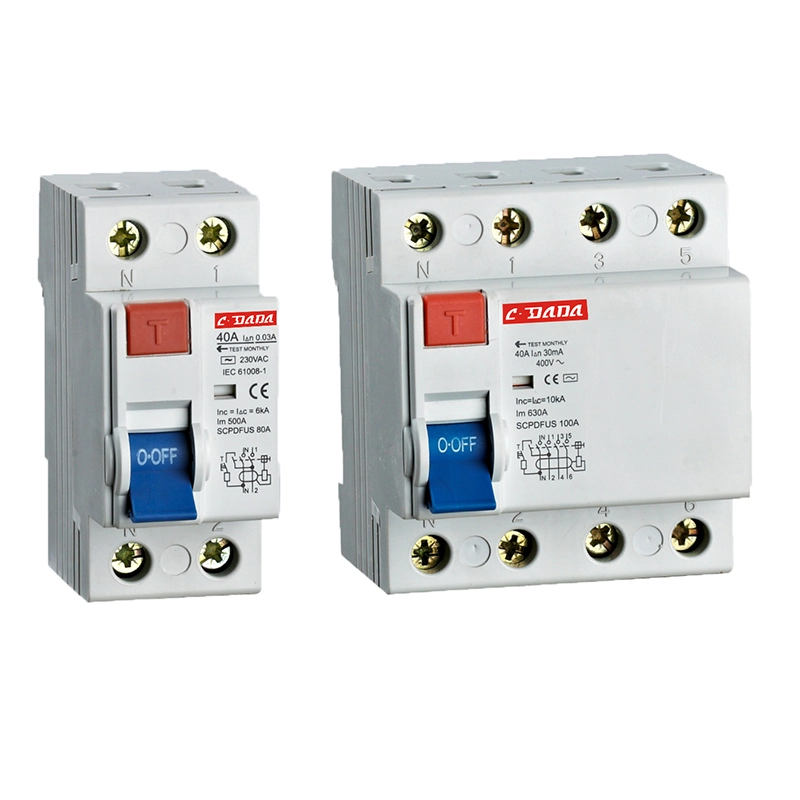

Stubovi: 2P (1+N) ili 4P (3+N)

Nazivna struja (In): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Nazivni napon:

2P: 240V AC

4P: 240/415V AC

Osjetljivost (I△n): 10mA, 30mA, 100mA

Struja bez okidanja: 0,5 × I△n

Vrijeme putovanja na I△n: ≤ 0,1 sekunde

Kapacitet stvaranja i lomljenja (I₄m):

500A (In ≤ 40A)

630A (In ≥ 63A)

Uslovna struja kratkog spoja (Inc): 6kA

Impulsni otporni napon (Uimp): 6000V

Stepen zaštite: IP20

Montaža: 35mm DIN šina, 45mm širina

Terminali: Pin tip, podržava kablove do 35mm²

Kućište: Uvezena plastika otporna na plamen, otporna na toplinu i udarce

Radna temperatura: Pogodno za zagađena/oštra okruženja

Vizuelni indikator: indikator stanja kontaktora (pokazuje stanje UKLJUČENO/ISKLJUČENO)

Mehanizam okidanja: čisto elektromagnetno oslobađanje – radi čak i bez napona na mreži

Zašto odabrati CDADA elektromagnetski RCCB?

★ Nulta zavisnost od napona napajanja

Za razliku od elektronskih RCCB-a, elektromagnetski prekidač rezidualne struje ne zahtijeva pomoćno napajanje—pouzdano se isključuje čak i ako je neutralni prekidač pokvaren, napon pada ili tokom nestanka struje.

★ Pouzdanost bez premca u teškim uslovima

Specijalni dizajn terminala i visokokvalitetni materijali osiguravaju stabilne performanse u prašnjavim, vlažnim ili korozivnim okruženjima - idealno za farme, tunele i vanjske ormare.

★ Inherentno Fail-Safe dizajn

Nema poluprovodnika = nema starenja, nema softverskih grešaka, nema osjetljivosti na EMI. Samo mehaničko-magnetna fizika—dokazana decenijama.

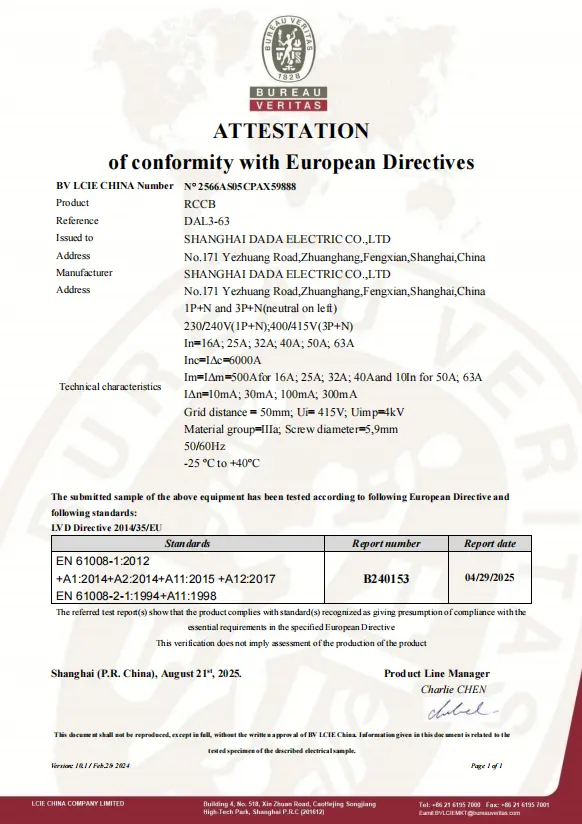

★ Usklađenost sa globalnim standardima

Potpuno usklađen sa IEC 61008-1, pogodan za međunarodne projekte koji zahtijevaju robusnu zaštitu bez održavanja.

★ Jasne operativne povratne informacije

Ugrađeni indikator položaja kontakta omogućava trenutnu vizuelnu potvrdu—kritično za sigurnosne revizije i održavanje.

★ Poštujući povjerljivost klijenata, služimo brojnim distributerima i OEM partnerima širom svijeta koji isporučuju velike projekte i lokalna tržišta.

★ Naši prodajni i inženjerski timovi nastoje odgovoriti na sve tehničke upite u roku od 24 radna sata.

Tipične primjene

Ruralna elektrifikacija: Područja sa nestabilnom ili slabom mrežom

Industrijska postrojenja: okruženja sa visokim EMI (zavarivači, motori)

Tuneli i rudnici: Vlažni, zagađeni uslovi

Sistemi rezervnih kopija: Gde se ne može garantovati neutralan integritet

Izvozne ploče: Za tržišta koja zahtijevaju čistu elektromagnetsku pouzdanost (npr. dijelovi Afrike, Bliskog istoka, jugoistočne Azije)

Često postavljana pitanja (FAQ)

P1: Koja je razlika između RCD-ova tipa A i tipa AC? A1:

● Tip AC: detektuje samo glatko sinusoidno curenje naizmenične struje (npr. od grešaka na grejaču).

● Tip A: Otkriva AC + pulsirajuće istosmjerno curenje (npr. iz punjača telefona, LED drajvera, mašina za pranje veša). → Tip A je potreban u modernim instalacijama sa elektronskim opterećenjem. CDADA nudi oba tipa—potvrdite potrebe vaše aplikacije.

P2: Koja je razlika između elektronskih i elektromagnetnih RCCB-a?

Feature	Elektronski RCCB	Elektromagnetski RCCB
Power Required	Da (potreban je mrežni napon)	Ne – radi na 0V
Neutralna zavisnost	Ne uspijeva ako se nutra pokvari	I dalje radi bez neutralnog
EMI Sensitivity	Može se lažno aktivirati u blizini motora/VFD-a	Imun na EMI
Troškovi	Niže	Nešto više
Slučaj upotrebe	Stabilne urbane mreže	Oštri, ruralni ili kritični sistemi

P3: Da li ovaj elektromagnetni RCCB podržava ličnu zaštitu od 30mA?

A3: Da—dostupan je u 10mA, 30mA i 100mA. Verzija od 30 mA ispunjava IEC zahtjeve za zaštitu od udara koji spašava život.

P4: Može li se koristiti u TT sistemima uzemljenja?

A4: Apsolutno. U stvari, elektromagnetski RCCB su poželjniji u TT sistemima jer se ne oslanjaju na stabilnu neutralnu referencu—koja može biti odsutna ili ima visoku impedanciju u TT postavkama.

P5: Zašto odabrati CDADA za elektromagnetski prekidač rezidualne struje?

A5: CDADA isporučuje:

● Istinski elektromagnetni dizajn u skladu sa IEC 61008-1

● Bez skrivene elektronike – čist magnetni rad

● Kućište visokog kvaliteta otporno na vatru radi sigurnosti

● Dokazana pouzdanost u zagađenim sredinama

● OEM podrška: masovne cijene, dokumenti o certifikatima, brzo uzorkovanje
