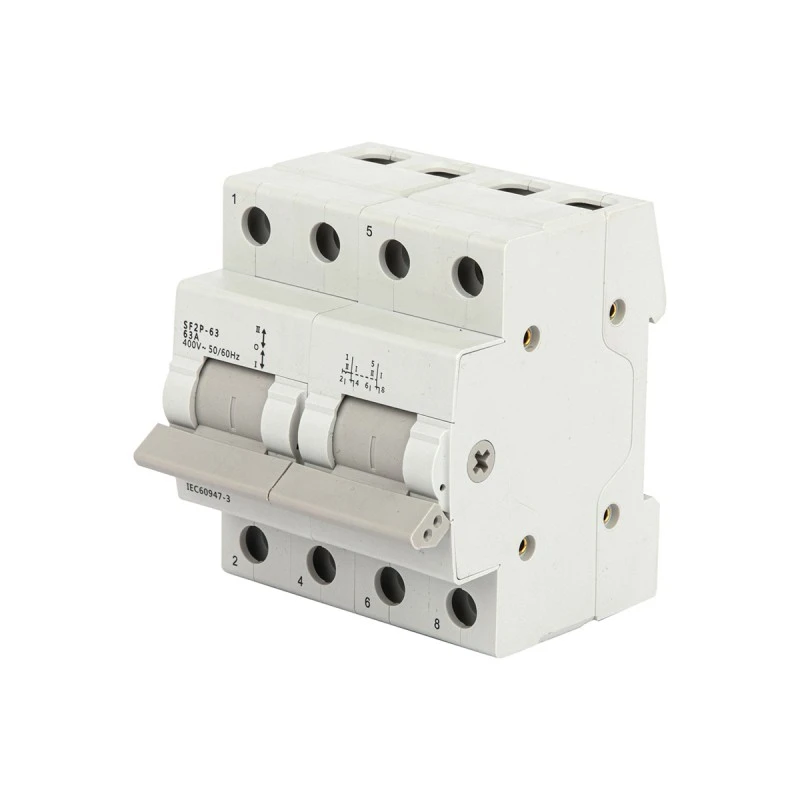

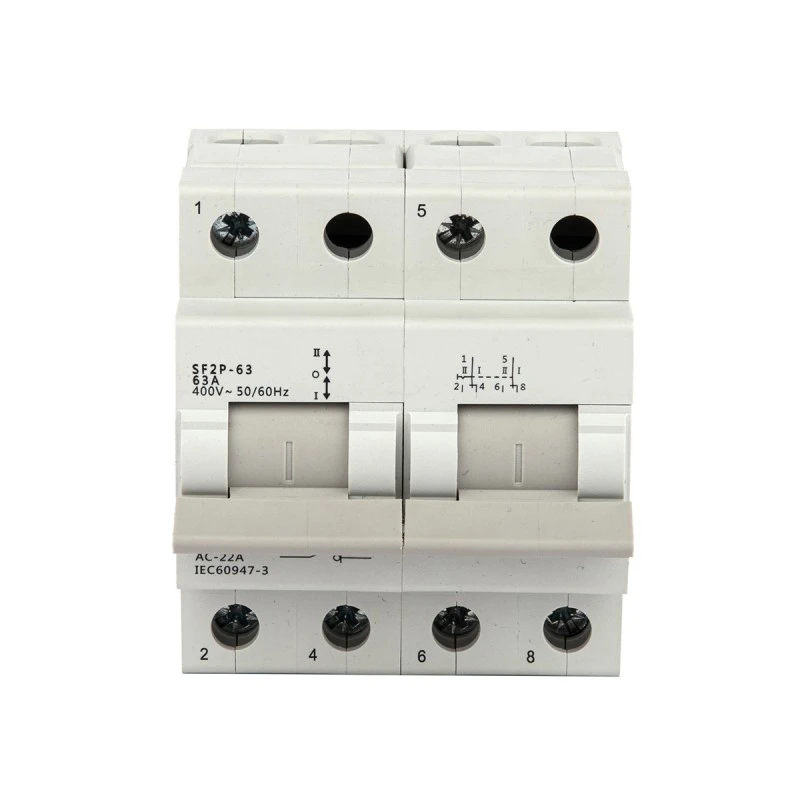

Prekidač za prebacivanje na DIN šinu 125A

CDADA SF serija DIN šina za promenu prekidača 125A je robusno rešenje za prebacivanje sa ručnim upravljanjem koje je dizajnirao Shanghai DADA Electric CO., LTD za pouzdan dvostruki izvor napajanja ili konverziju opterećenja u komercijalnim, industrijskim i infrastrukturnim aplikacijama. U skladu sa IEC 60947-3 i EN 60947-3, ovaj prekidač podržava AC 50/60Hz sisteme do 400V i podnosi kontinuirane struje do 125A pod AC-22A kategorijom korištenja (mješovita otporna i induktivna opterećenja).

Uz jasnu ručnu ručku u 3 položaja (I – OFF – II), omogućava sigurno prebacivanje između glavne mreže i rezervnog generatora, dvostrukih transformatora ili redundantnih kola, dok središnji položaj OFF osigurava potpunu izolaciju – ključnu za održavanje i sigurnost. Dizajniran za standardnu ​​montažu na TH35 DIN šinu, neprimetno se integriše u moderne razvodne ploče zajedno sa MCB-ovima, kontaktorima i štitnicima od prenapona.

Sa kontaktima visoke provodljivosti, mehanizmom za brzo sklapanje/razbijanje uz pomoć opruge i precizno podmazanim unutrašnjim komponentama, model 125A isporučuje 8.500 mehaničkih operacija i 1.500 električnih ciklusa pod naznačenim uslovima. Napomena: nema komoru za gašenje luka, pa se mora koristiti sa uzvodnim osiguračima ili prekidačima za zaštitu od kratkog spoja.

Ključne specifikacije (125A model)

Zašto odabrati prekidač CDADA DIN šine 125A?

★ Pouzdanost visoke struje

Dizajnirano za kontinuirani rad od 125 A—idealno za velike pumpe, HVAC jedinice ili rezervne sisteme u podatkovnom centru.

★ Prava izolacija sa pozicijom OFF

Centralna pozicija “O” isključuje oba izvora, eliminišući rizik od povratnog napajanja ili slučajnog uključivanja.

★ DIN-šina spremna za moderne panele

Štedi prostor i pojednostavljuje instalaciju u kompaktne ili modularne razvodne ploče.

★  Industrijska konstrukcija

Kontakti s oprugom, podmazano vreteno i kapacitet terminala od 50 mm² osiguravaju dugoročnu stabilnost.

★ Usklađenost sa globalnim standardima

Certificirano prema IEC 60947-3—prihvaćeno širom svijeta za komercijalnu i laku industrijsku upotrebu.

★ Upute za sigurno rukovanje

Uključuje preporuku proširene ručke za modele od 125A—osigurava kontrolirano prebacivanje punog hoda.

Tipične primjene

Prijenos električne energije u hitnim slučajevima: glavna mreža ↔ generator (bolnice, telekomunikacioni tornjevi)

Redundantni sistemi napajanja: Dual UPS ili transformatorski prekidač

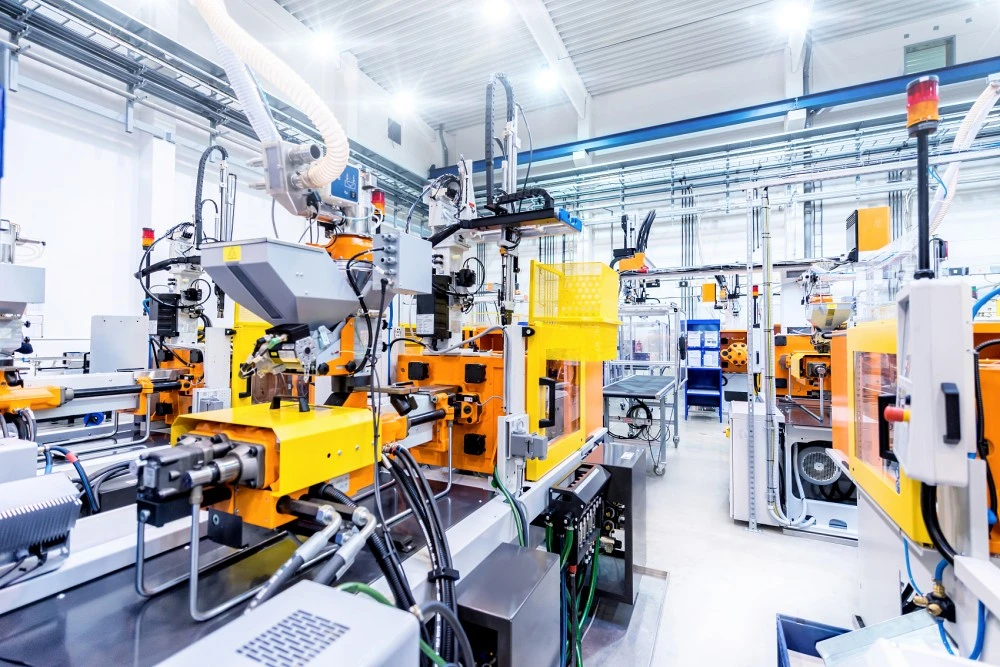

Industrijske mašine: Izbor izvora za velike motore ili sisteme grejanja

Upravljanje zgradom: rezervno osvjetljenje ili usmjeravanje struje lifta

Integracija obnovljivih izvora: Mreža naspram solarne izolacije hibridnog sistema

O CDADA-i

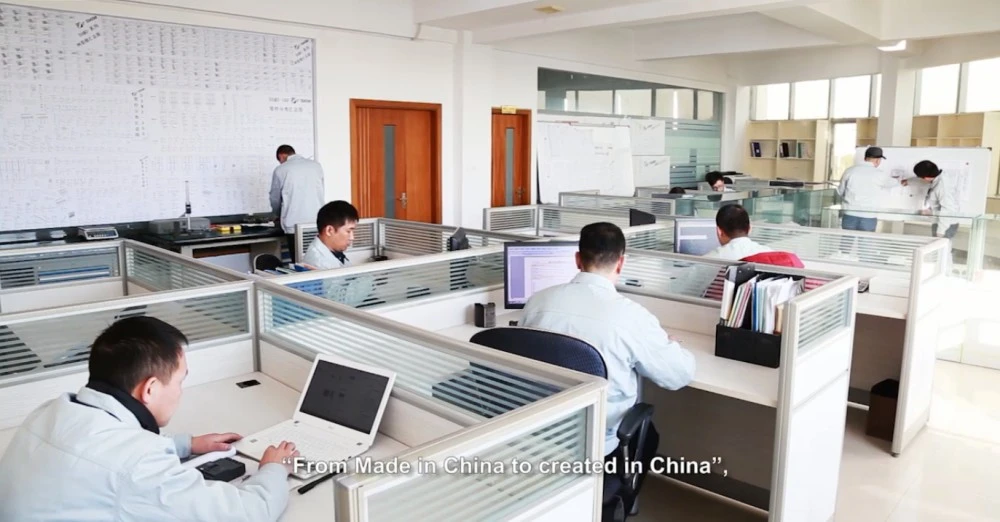

★ Imamo profesionalni tim za istraživanje i razvoj, imamo standardni proces razvoja. Može pružiti izvrsnu prilagođenu uslugu.

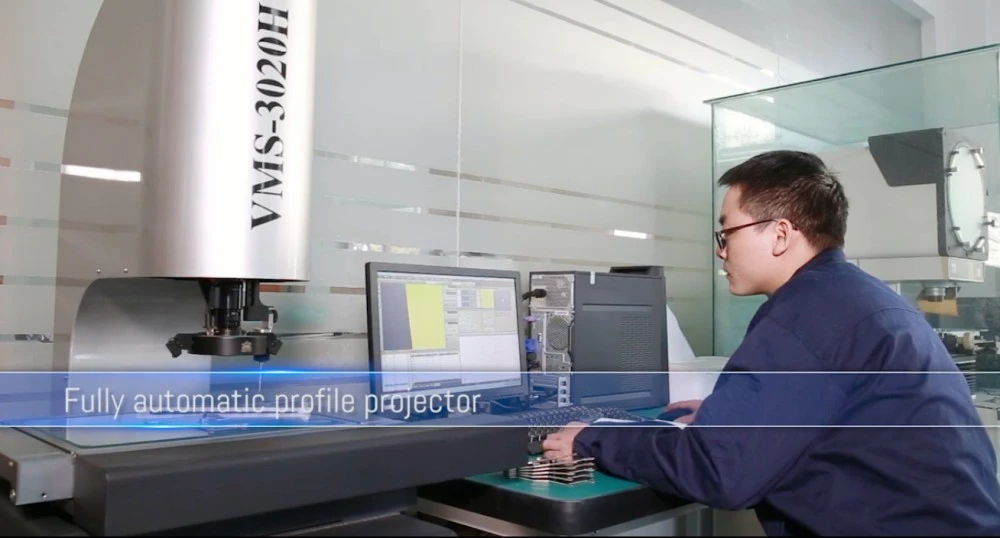

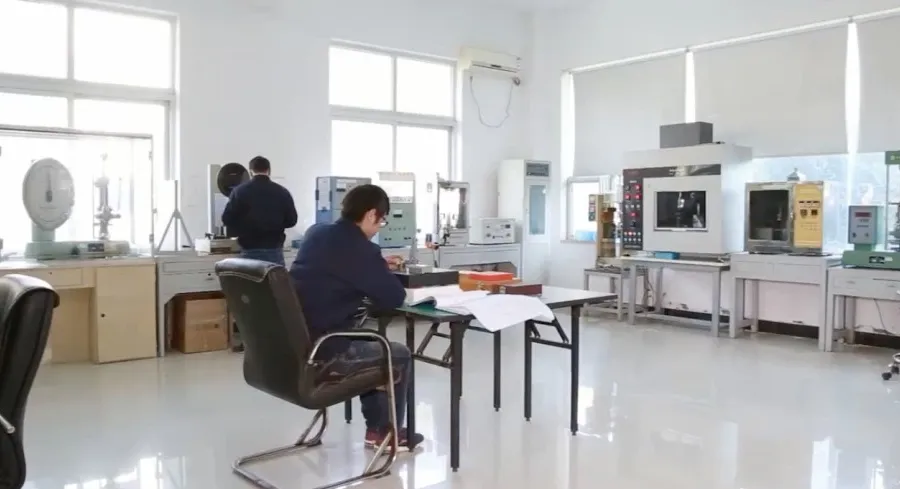

★ Imamo potpuno funkcionalnu laboratoriju, naša laboratorija može svjedočiti laboratoriju, možemo obaviti termičko opterećenje, magnetno i ograničenje okidanja, vijek trajanja mehanizma, EMC u našoj laboratoriji.

★ nudimo strukturirane programe partnerstva za distributere, agente i OEM partnere na ključnim tržištima, pružajući podršku prodaji, marketinške materijale i konkurentne uslove.

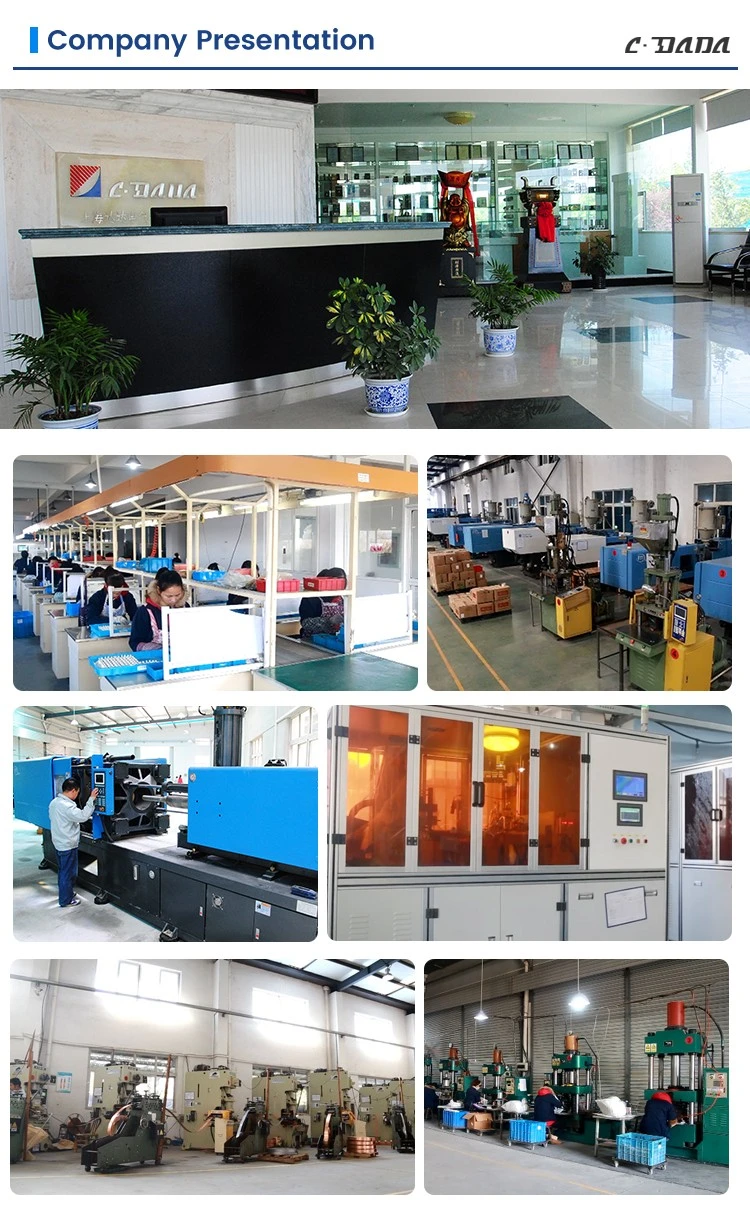

★ Profil kompanije

Često postavljana pitanja

P1: Mogu li pod opterećenjem prebaciti prekidač za prebacivanje na DIN šinu 125A?

A1: Ne. Ovaj prekidač nema mogućnost gašenja luka. Mora da radi samo kada je bez napona ili da se koristi isključivo kao izolator (prekidanje bez opterećenja). Za prijenos pod naponom, koristite prekidač za automatski prijenos (ATS) ili motorizirani prekidač sa osiguračem.

P2: Zašto model 125A zahtijeva dvije ruke ili produženu ručku?

A2: Mehanizam opruge u modelima velike struje stvara značajnu inercijsku silu. Rukovanje jednom rukom može dovesti do nepotpunog zahvatanja kontakta, uzrokujući stvaranje luka ili pregrijavanje. CDADA preporučuje obje ruke ili tvornički isporučenu produženu ručku za siguran rad u punom hodu.

P3: Koja je veličina kabla potrebna za 125A?

A3: Koristite bakarni kabl od 50 mm² (prema priloženim specifikacijama). Osigurajte da su terminali zategnuti na 3,5 N·m kako biste spriječili pregrijavanje.

P4: Da li su mi potrebni osigurači sa ovim prekidačem?

A4: Da. Budući da ne može prekinuti struje kratkog spoja, uvijek instalirajte uzvodne osigurače ili MCB-ove koji su ocijenjeni za potencijalni nivo kvara vašeg sistema. Prekidač omogućava samo ručnu izolaciju/konverziju.

P5: Zašto izabrati CDADA u odnosu na konkurente za promjenu 125A?

A5: CDADA nudi:

● Prava mehanička blokada u 3 položaja (bez plutajućih stanja)

● IEC 60947-3 sertifikat sa globalnim prihvatanjem

● Optimizirani termički dizajn za kućišta sa DIN šinom

● Jasna vizuelna indikacija položaja prekidača

● Konkurentne cijene uz tehničku podršku na engleskom jeziku
