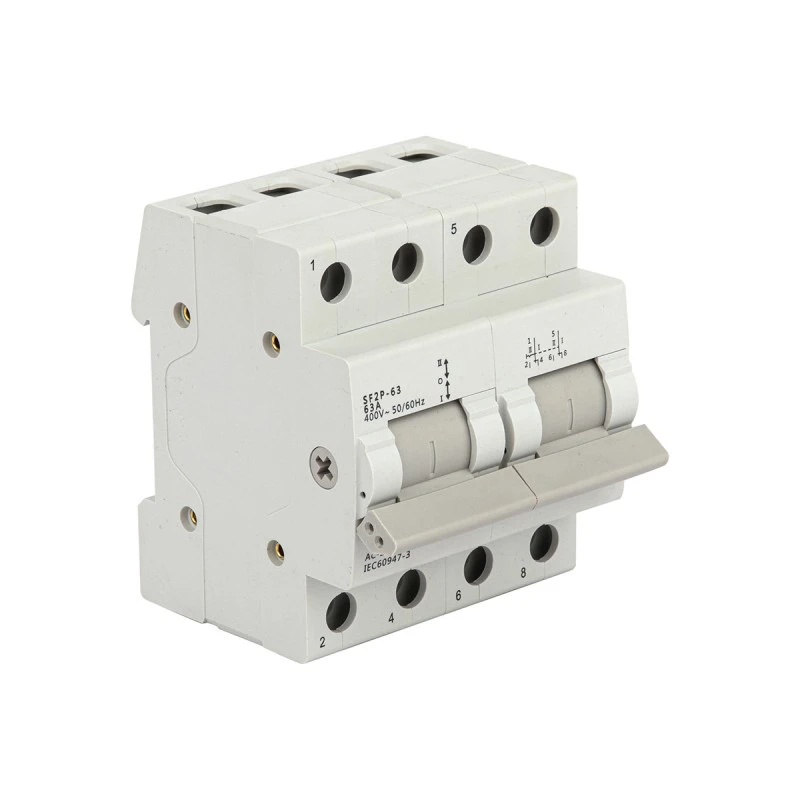

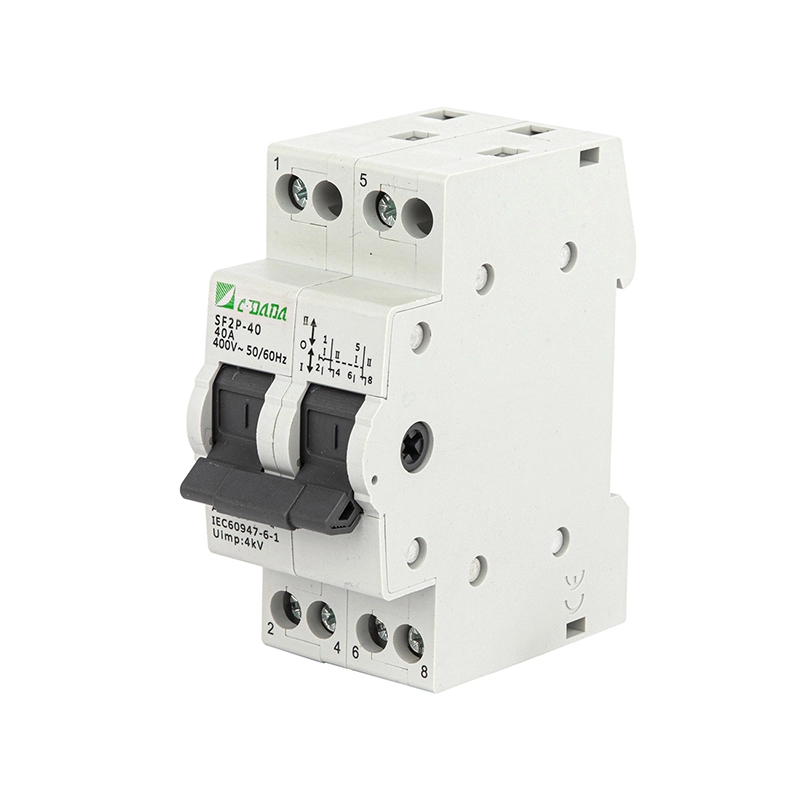

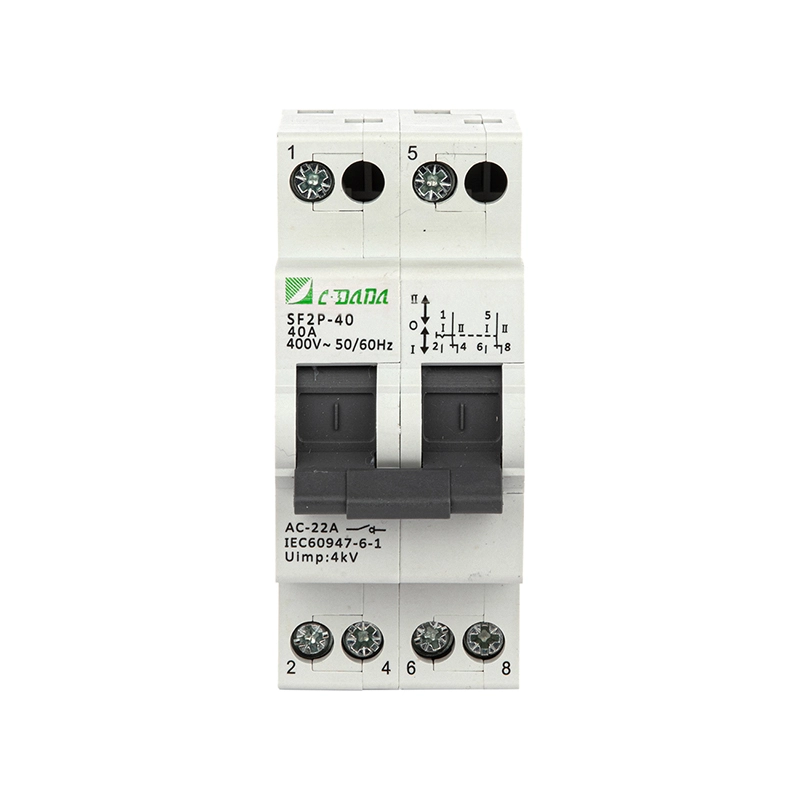

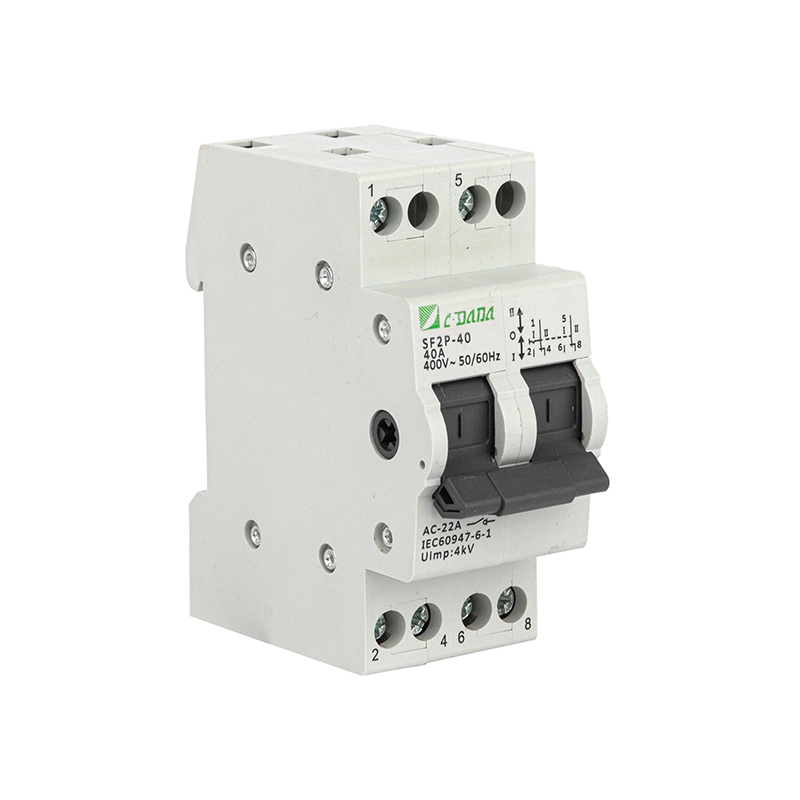

2P preklopni prekidač

Osigurajte sigurno i pouzdano prebacivanje izvora napajanja sa CDADA SF Series 2P prekidačem za promjenu, pogodan je za kritičnu konverziju kola u stambenim, komercijalnim i lakim industrijskim aplikacijama. Ovaj mikro preklopni prekidač montiran na DIN šinu podržava dvostruke izvore napajanja ili opterećenja sa jasnim radom u 3 položaja: I -OFF-II, omogućavajući neometani prijelaz između napajanja/mreže i rezervnog/generatorskog napajanja, kontrolu motora naprijed/nazad ili krugove za praćenje faze/napona.

Nazivan za AC 50/60Hz, 230–400V i struje od 16A do 125A, CDADA 2P prekidač za prebacivanje je u skladu sa standardima IEC 60947-3 i EN 60947-3. Sa indikatorima položaja za uključivanje/isključivanje, kontaktima visoke provodljivosti i mehanizmom za brzo pokretanje/prekidanje uz pomoć opruge, osigurava stabilne performanse čak i pod čestim ručnim radom. Dizajniran za modularnu instalaciju uz MCB i kontaktore, idealan je za razvodne ploče u zgradama, pumpnim prostorijama, telekom ormarima i sistemima rasvjete u slučaju nužde.

Ključne specifikacije

Serija: SF Series 2P ručni prekidač

Brend: CDADA | Proizvođač: Shanghai DADA Electric CO.,LTD

Stubovi: 2P (dvopolni) — dostupno u varijantama od 1P do 4P

Nazivna struja: 16A – 125A (smanjenje na 80% iznad 40°C okoline)

Nazivni napon: 230/400V AC, 50/60Hz

Napon izolacije (Ui): 500V

Kategorija upotrebe: AC-22A (mješovita otporna i induktivna opterećenja)

Kratkotrajna otporna struja (Icw): 12×Ie za 1s

Kapacitet izrade: 20×Ie, t=0.1s

Mehanički vijek: 8.500 operacija

Električni vijek: 1500 operacija (pod opterećenjem)

Stepen zagađenja: II

Montaža: Standardna TH35 DIN šina

Rad: Ručna ručka u 3 položaja (I – O – II)

Indikatori: Vidljiva ON/OFF pozicija preko poravnanja ručke

Terminali: Kablovska ili sabirnička veza

Moment zatezanja:

1,2 N·m (16–40A)

3,5 N·m (63–125A)

Sigurnosna napomena: Nema komore za gašenje luka → ne smije se koristiti sa uzvodnim osiguračima/MCB-ovima za zaštitu od kratkog spoja

Tehnički list

Zašto odabrati CDADA 2P prekidač za promjenu?

★ Sigurna izolacija u 3 položaja

Položaj ISKLJUČENO (O) isključuje oba izvora—kritična za održavanje i sigurnost protiv povratnog umetanja.

★ Modularni dizajn DIN-šine

Instalira se za nekoliko sekundi zajedno sa MCB-ovima—štedi prostor i pojednostavljuje raspored panela u pametnim zgradama ili OEM kućištima.

★ Kontakti visoke pouzdanosti

Optimizirana dinamičko-statička geometrija kontakta osigurava nizak otpor i dugoročnu stabilnost.

★ Globalna usklađenost

Certificiran prema IEC 60947-3 prihvaćen u Evropi, Aziji, Africi i Latinskoj Americi.

★ Siguran rad za korisnika

Mehanizam s oprugom sprječava djelomično zakačenje; produžena ručka opciono za 63A+ modele.

★ Svestrane aplikacije

Od prijenosa generatora do promjene smjera motora – jedan prekidač, više funkcija.

Tipične primjene

Rezervni sistemi napajanja: Prebacivanje između uslužnog programa i generatora

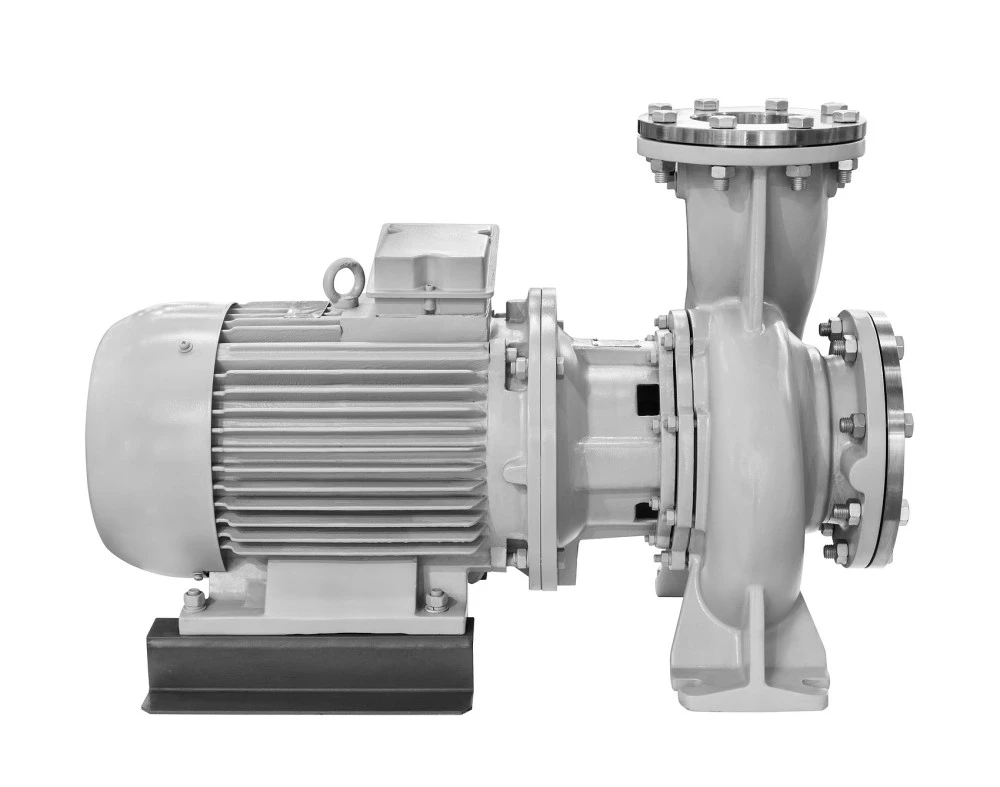

Kontrola motora: rotacija naprijed/nazad malih pumpi ili ventilatora

Mjerni krugovi: Izbor napona/faze u mjernim pločama

Automatizacija zgrade: Dvostruko uključivanje HVAC jedinice, prijenos rasvjete u nuždi

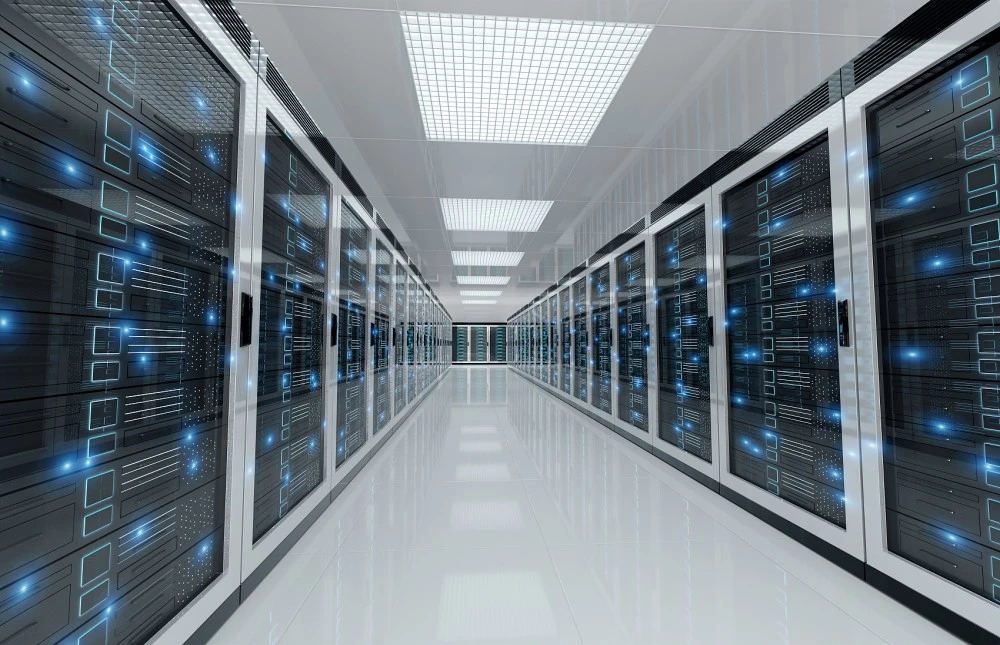

Telekom i data centri: izbor redundantnog izvora napajanja

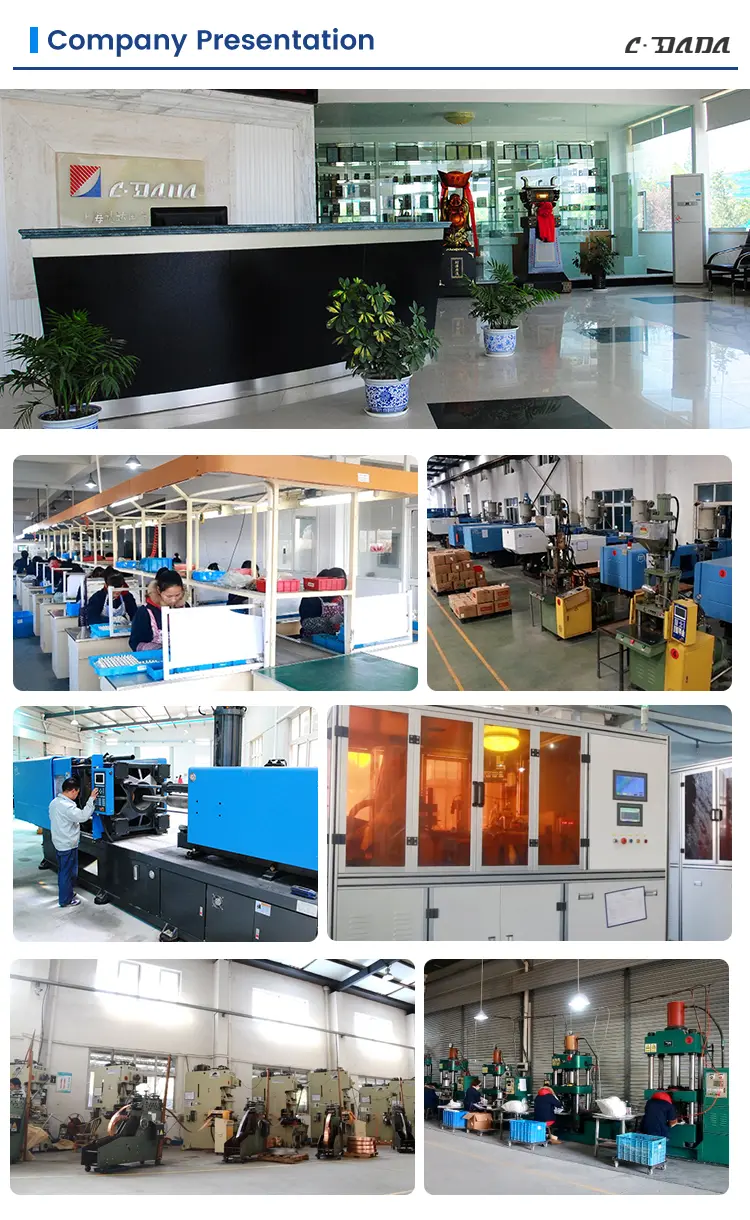

O CDADA-i

★ Naše ključne prednosti su:

1) kompletne međunarodne sertifikate,

2) Jaka OEM/ODM sposobnost,

3) Visok omjer cijene i učinka,

4) Pouzdan proizvodni kapacitet velikih razmera,

5) Veliko iskustvo u izvozu.

★ Naši proizvodi se uspješno izvoze u jugoistočnu Aziju, Bliski istok, Južnu Ameriku, Afriku, Evropu i zemlje ZND-a, sa jakim fokusom na tržišta pojasa i puta.

★ Kontinuirano ulažemo u istraživanje i razvoj, pratimo globalne standarde i tržišne trendove i sarađujemo sa stručnjacima iz industrije kako bismo nadogradili naš portfolio proizvoda.

Često postavljana pitanja

P1: Mogu li se prebaciti pod opterećenjem?

O1: Ne preporučuje se. Prekidač 2P serije SF nema komoru za gašenje luka. Uvijek isključite strujni krug prije uključivanja ili ga koristite samo za prijenos bez opterećenja (npr. funkcija izolatora). Za prebacivanje pod naponom, razmotrite motorizovane ATS ili osigurače prekidače.

P2: Zašto postoji “O” (OFF) pozicija?

A2: Srednji položaj OFF osigurava potpunu izolaciju od oba izvora napajanja – što je bitno za sigurnost održavanja i sprječavanje povratnog napajanja u generatore ili invertere.

P3: Da li su mi potrebni osigurači sa ovim prekidačem?

O3: Da. Budući da ne može prekinuti struje kvara, uvijek ga uparite sa uzvodnim osiguračima ili MCB-ovima koji su ocijenjeni za buduću struju kratkog spoja vašeg sistema.

P4: Može li kontrolirati smjer motora?

A4: Da—za male motore, 2P prekidač može obrnuti slijed faza kada je ispravno ožičen. Uvjerite se da je motor zaustavljen i bez napona prije promjene smjera.

P5: Zašto odabrati CDADA u odnosu na druge brendove?

A5: CDADA nudi:

● Prava mehanička blokada u 3 položaja (bez plutajućih stanja)

● Kompatibilnost sa DIN šinom sa globalnim standardima panela

● Jasna vizuelna indikacija položaja prekidača

● Robusni opružni mehanizam za pouzdan kontaktni pritisak

● Konkurentne cijene uz punu IEC certifikaciju i tehničku podršku
