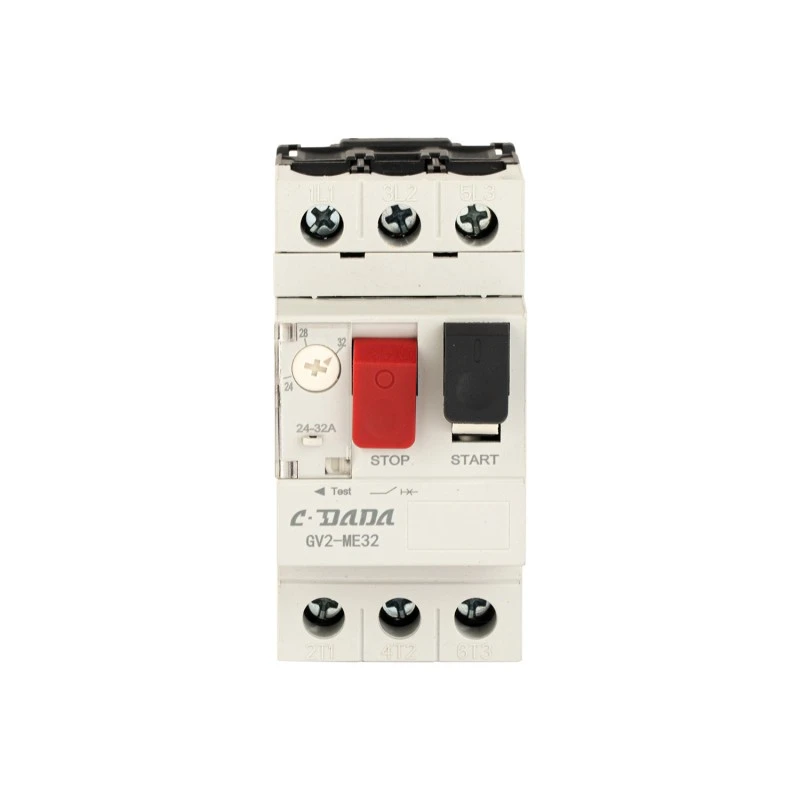

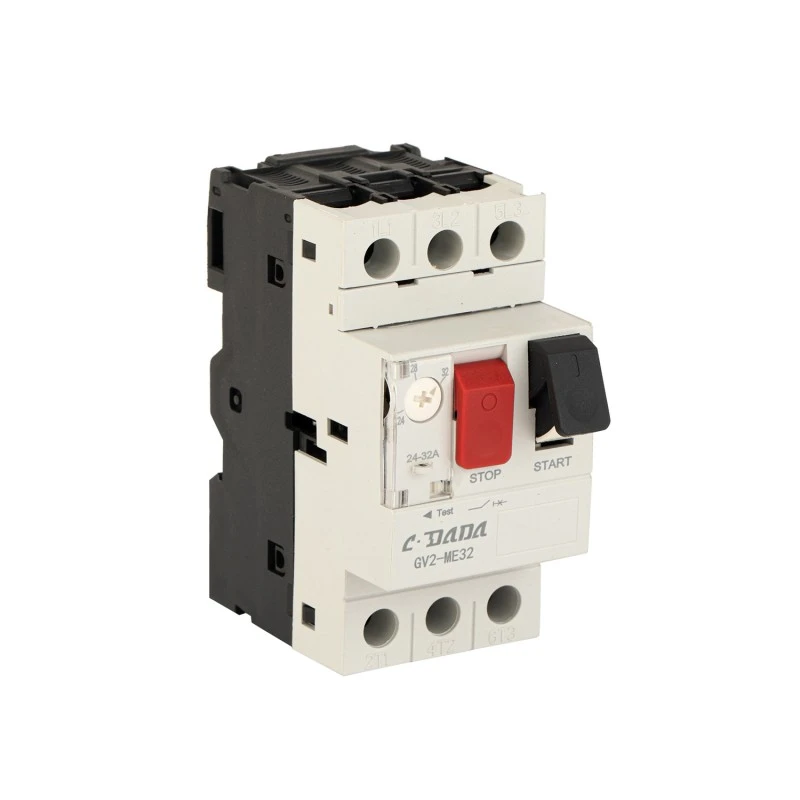

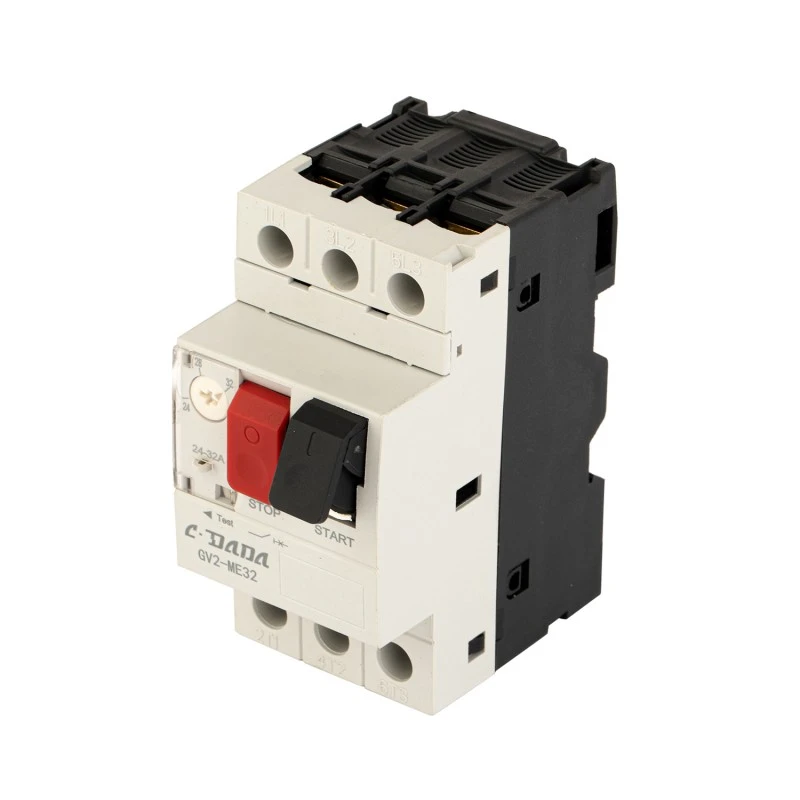

GV2 2P zaštitni prekidač motora

Pojednostavite zaštitu motora sa CDADA GV2 2P prekidačem za zaštitu motora (MPCB), visoko preciznim, kompaktnim rješenjem koje je dizajnirao Shanghai DADA Electric CO., LTD. koristeći tehnološku platformu nove generacije i potpuno automatiziranu proizvodnju. Dizajniran za jednofazne ili dvofazne motorne krugove, GV2 2P integriše preopterećenje, kratki spoj, gubitak faze (za 3-fazne aplikacije kada se koristi u setovima) i funkcije izolacije u jednom uređaju montiranom na DIN šinu.

Sa podesivim rasponom podešavanja od 0,1A do 32A, termičkom kompenzacijom za varijacije temperature okoline i nominalnim izolacijskim naponom od 690V, osigurava pouzdanu zaštitu za male motore u pumpama, ventilatorima, kompresorima, transporterima i HVAC sistemima. Certificiran u skladu sa CE standardima, sa 110.000 mehaničkih i električnih operacija i opremljen opcijskim dodacima kao što su pomoćni kontakti, okidač i podnaponski okidač, CDADA GV2 MPCB pruža performanse industrijske klase u 2-polnom formatu koji štedi prostor.

Ključne specifikacije

Serija modela: GV2 2P MPCB

Brend: CDADA | Proizvođač: Shanghai DADA Electric CO.,LTD

Certifikacija: CE

Polovi: 2P (idealno za jednofazne motore ili kao dio 3-faznog seta zaštite)

Podešavanje opsega struje: 0.1A – 32A (podesivo preko točkića)

Ocjena okvira: 32A

Nazivni radni napon: 690V AC

Nazivni izolacijski napon (Ui): 690V

Impulsni otporni napon (Uimp): 6000V

Radna frekvencija: 50/60Hz

Klasa okidanja: 10A (standardno za motore opšte namene)

Funkcije zaštite:

★ Termička zaštita od preopterećenja

★ Zaštita od kratkog spoja

★ Zaštita od gubitka faze* (*kada se koristi u 3-polnoj konfiguraciji ili koordiniranom setu)

★  Funkcija izolacije (vidljivi prekid)

★ Ugrađena temperaturna kompenzacija

Mehanički vijek: 110.000 operacija

Električni vijek (AC-3, 400V): 110.000 operacija

Moment zatezanja: 1,7 N·m

Tip rada: Taster za uključivanje/isključivanje sa jasnim indikatorom isključenja

Montaža: 35mm DIN šina

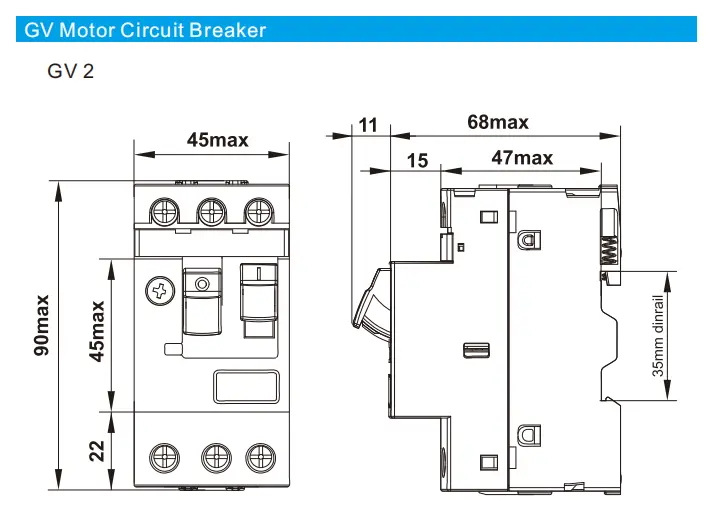

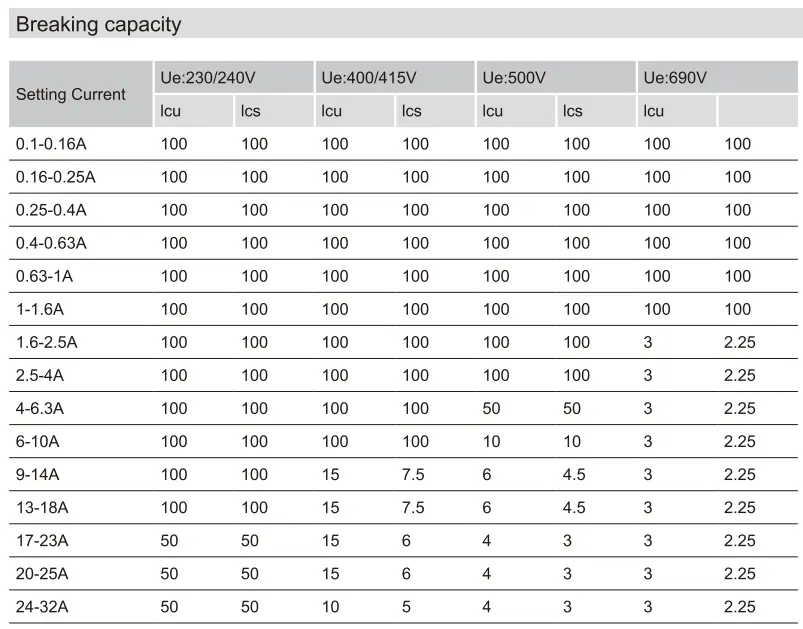

Tehnički list

Zašto odabrati CDADA GV2 2P zaštitni prekidač motora?

★ Sve-u-jednom zaštita motora

Kombinuje prekidač + termalni relej za preopterećenje + izolator—eliminiše potrebu za odvojenim komponentama.

★ Preciznost i stabilnost

Mehanizam s kompenzacijom temperature osigurava dosljedno isključivanje bez obzira na promjene u okruženju (npr. tople radionice ili hladni podrumi).

★ Visoka izdržljivost

110.000 mehaničkih/električnih ciklusa—nadmašujući mnoge konkurente u dugoročnoj pouzdanosti.

★ 2P dizajn koji štedi prostor

Idealno za kompaktne kontrolne panele, OEM mašine i projekte za naknadnu ugradnju gde je površina panela ograničena.

★ Kompletan ekosistem dodatne opreme

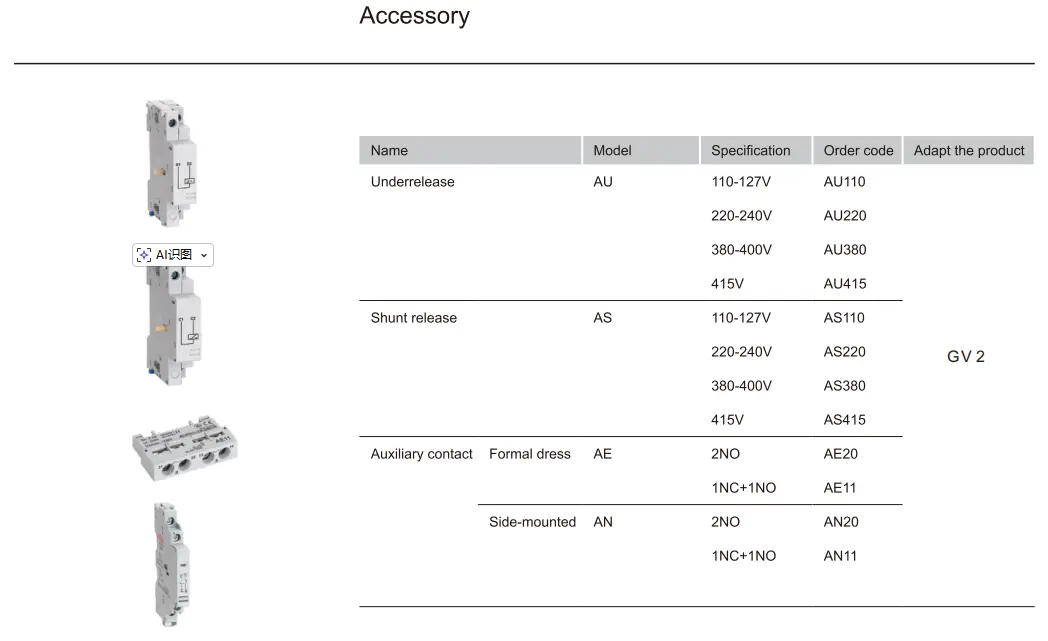

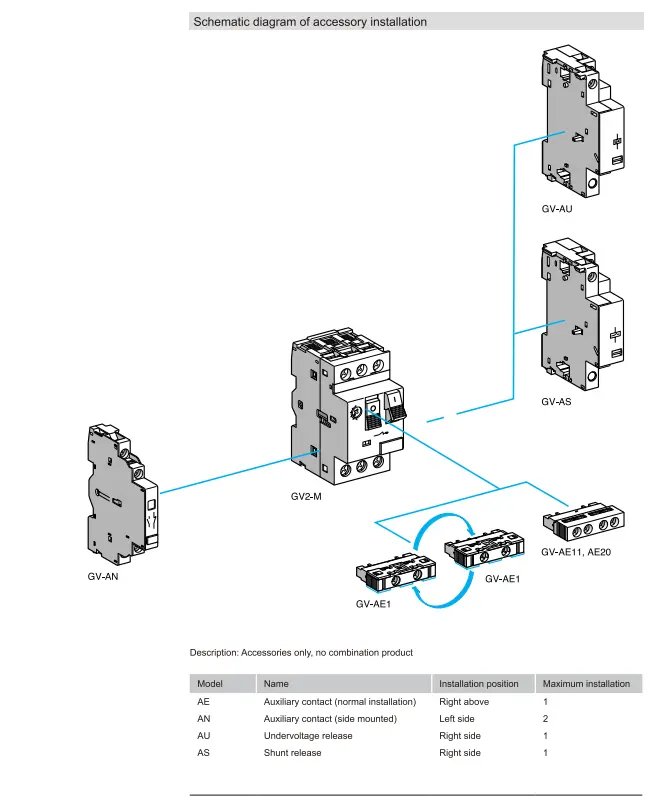

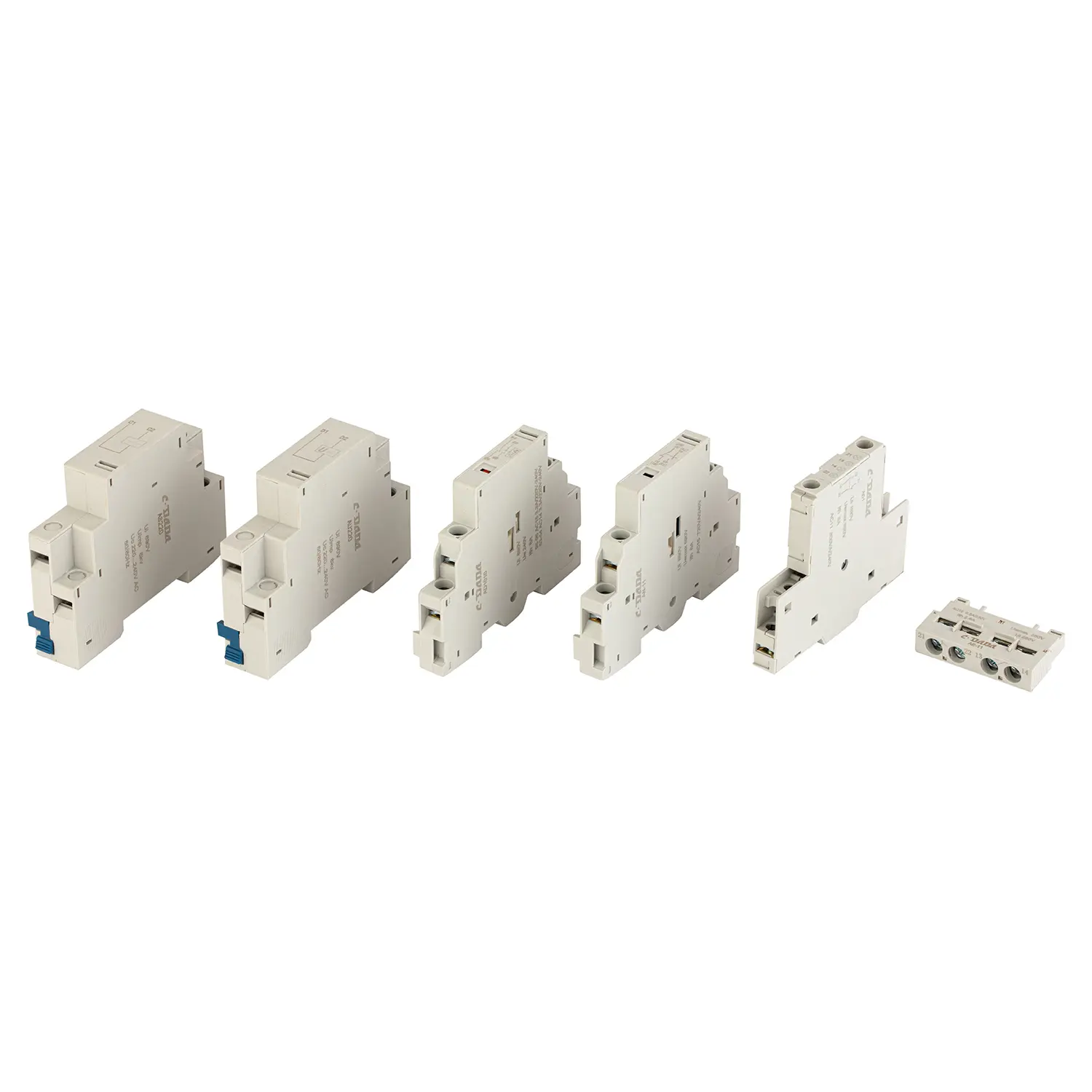

Podržava AE (prednji pomoćni), AN (pomoćni bočni), AU (podnaponsko okidanje), AS (isključenje)—omogućava daljinsku signalizaciju, automatsko isključivanje ili PLC integraciju.

★  Globalna usklađenost

CE certificiran s naponom od 690 V—pogodno za europsko, azijsko, afričko i latinoameričko tržište.

★ Konzistentnost je osigurana kroz automatiziranu proizvodnu opremu, standardizirane radne procedure, rigoroznu inspekciju ulaznog materijala, testiranje u procesu i konačno 100% funkcionalno testiranje za kritične parametre.

Tipične primjene

Monofazni motori: Pumpe, otvarači garažnih vrata, mali kompresori

OEM mašine: mašine za pakovanje, oprema za preradu hrane

HVAC sistemi: Ventilatorski konvektori, mali rashladni uređaji

Automatizacija zgrade: pomoćna oprema za liftove, kontrole ventilacije

Retrofit projekti: Zamjena osigurača + termalnih releja sa integriranim MPCB

Često postavljana pitanja

P1: Koja je razlika između MPCB-a i standardnog prekidača?

A1: Zaštitni prekidač motora (MPCB) kao što je GV2 pruža:

● Podesiva zaštita od termičkog preopterećenja (usklađena sa motorom FLC)

● Magnetna zaštita od kratkog spoja

● Detekcija gubitka faze (u 3P verzijama)

● Funkcija izolacije

→ Standardni MCB-ovi nude samo zaštitu od kratkog spoja i fiksnu zaštitu od preopterećenja — nisu optimizirani za motor.

P2: Može li 2P GV2 zaštititi 3-fazni motor?

A2: Ne sam. Za 3-fazne motore potrebne su vam tri GV2 jedinice (jedna po fazi) koordinirane zajedno ili koristite 3P MPCB. Međutim, 2P GV2 je savršen za jednofazne motore ili upravljačke krugove.

P3: Šta znači “Klasa putovanja 10A”?

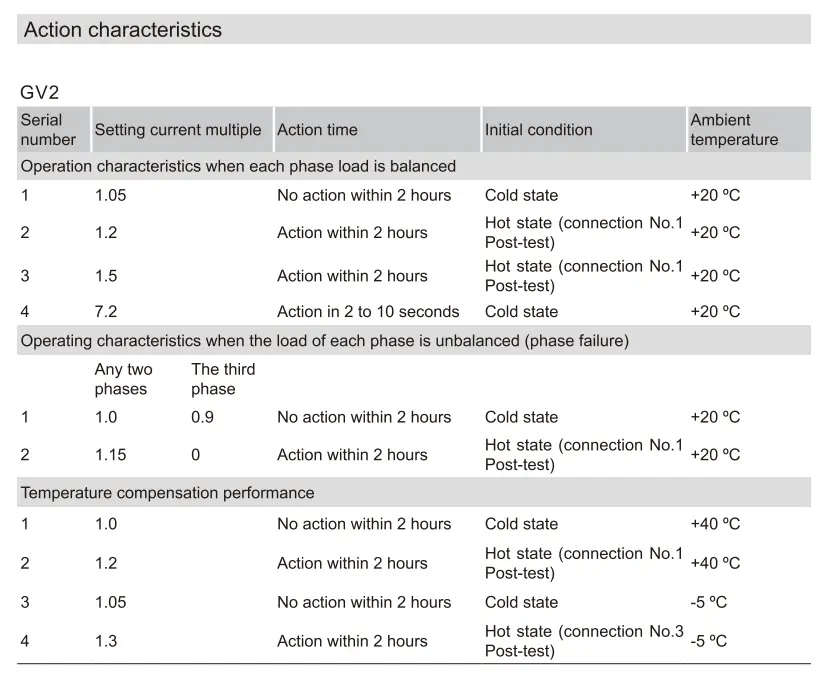

A3: Definira koliko brzo se prekidač aktivira pod preopterećenjem. Klasa 10A znači da će se isključiti u roku od 10 sekundi pri zadanoj struji od 7,2×—idealno za standardne motore s kaveznim kavezom bez velikog startnog momenta.

P4: Da li stvarno kompenzuje temperaturu?

A4: Da! Bimetalna traka je termički kompenzovana, tako da isključenje ostaje tačno bilo da je instalirano u skladištu na 0°C ili u kućištu od 50°C.

P5: Zašto odabrati CDADA GV2 u odnosu na druge brendove?

A5: CDADA nudi:

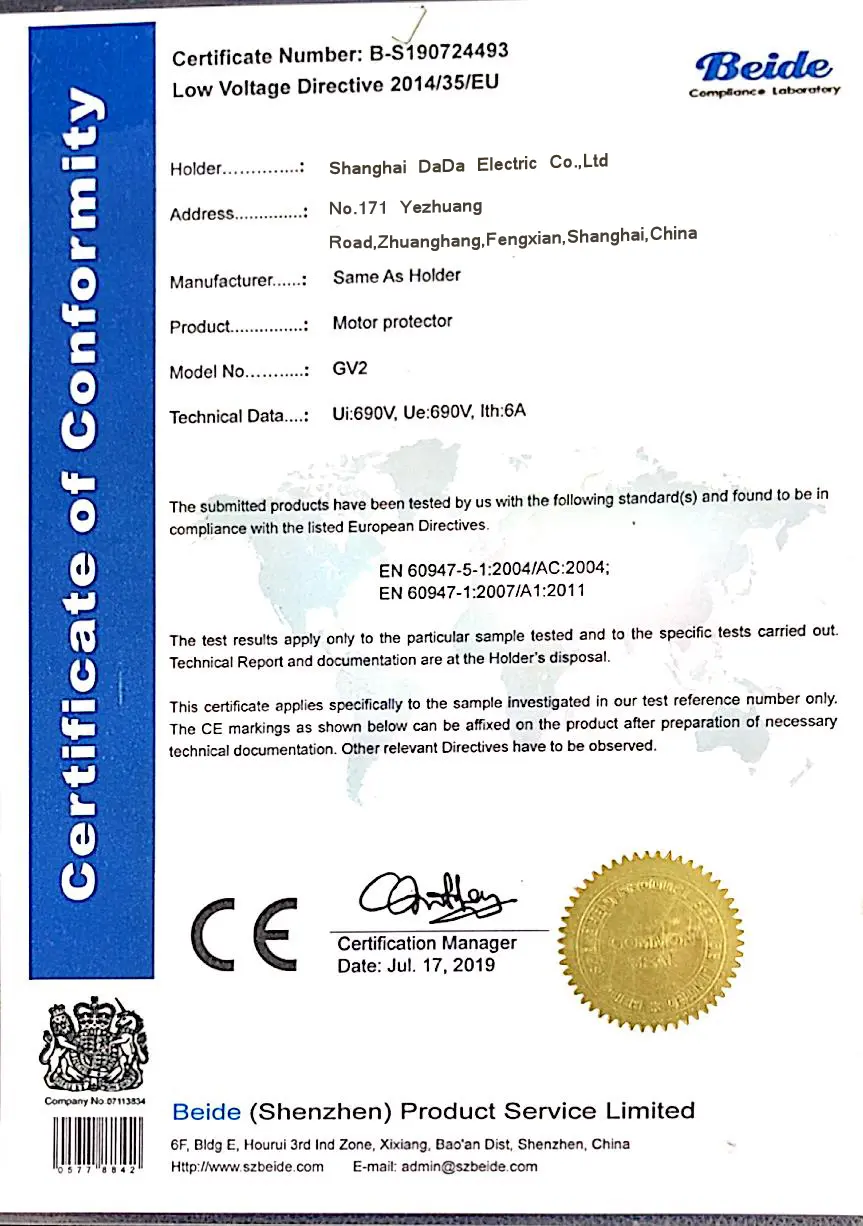

● Pravi CE certifikat sa izvještajima o ispitivanju

● Automatska proizvodnja → dosljedan kvalitet i niska stopa kvarova

● Potpuna kompatibilnost dodatne opreme (AE/AN/AU/AS)

● Konkurentne cijene za OEM proizvođače i distributere

● Brza tehnička podrška i dokumentacija na engleskom jeziku
