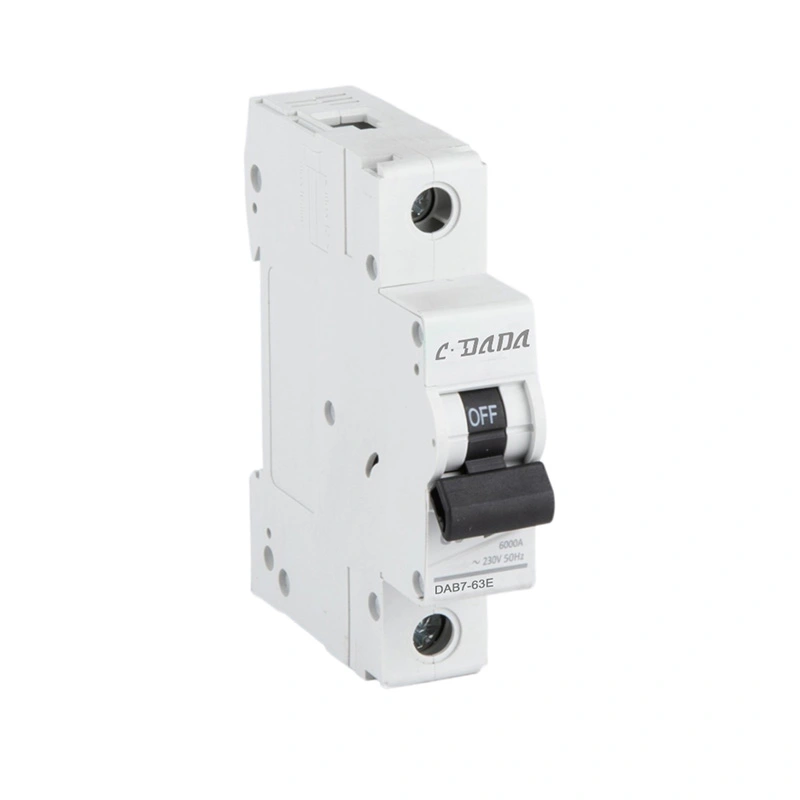

1P 6kA AC minijaturni prekidač
Model:CDADA Series AC MCB
Slobodno kontaktirajte CDADA i nabavite naš 1P 6kA AC minijaturni prekidač po tvorničkoj direktnoj cijeni, koji nudi pouzdanu zaštitu od preopterećenja i kratkog spoja s kompaktnim dizajnom DIN šine. Ovaj proizvod ima precizno termalno-magnetno okidanje i jasnu indikaciju statusa, jednostavan za instalaciju i održavanje. Pruža stabilne performanse za stambena i laka komercijalna kola, osiguravajući sigurno napajanje sa dugim vijekom trajanja.
CDADA 1P 6kA AC minijaturni prekidač je visokokvalitetni jednopolni minijaturni prekidač dizajniran za AC niskonaponske sisteme. Pruža pouzdanu zaštitu od preopterećenja i kratkih spojeva, efikasno štiti električne krugove i priključenu opremu. Proizveden prema strogim međunarodnim standardima, ovaj AC MCB je idealan za distributere, OEM proizvođače i elektro izvođače koji traže izdržljiva, isplativa rješenja zaštite.
Karakteristike i prednosti proizvoda
★ Kompaktan dizajn: Struktura koja štedi prostor pogodna za standardne razvodne ploče
★ Visoki prekidni kapacitet: 6kA mogućnost prekida kratkog spoja za poboljšanu sigurnost
★ Precizno okidanje: Termo-magnetna okidačka jedinica osigurava preciznu zaštitu od preopterećenja i kratkog spoja
★ Brisanje statusne indikacije: Vidljivi ON/OFF prozor za brzu provjeru statusa kruga
★ Sigurno ožičenje: Visokokvalitetni terminali sa stabilnom vezom, smanjujući otpor kontakta
★ Izdržljiva konstrukcija: Kućište otporno na plamen sa otpornošću na visoke temperature
★ Jednostavna instalacija: Standardna montaža na DIN šinu od 35 mm za brzu montažu
★ Pouzdan kvalitet: 100% potpuna inspekcija prije otpreme, dosljedne performanse
Prijave
★ CDADA 1P 6kA AC minijaturni prekidač se široko koristi u:
★ Stambene zgrade, stanovi i vile
★ Kancelarijske zgrade, tržni centri i komercijalni objekti
★ Lake industrijske radionice i proizvodni pogoni
★ Tržni centri, hoteli i restorani
★ Javni objekti i infrastrukturni projekti
★ Zaštita rasvjetnih krugova i opreme male snage
Technical Parameters
|
Stavka |
Specifikacija |
|
Model |
CDADA serija AC MCB |
|
Standard |
IEC60898 |
|
Tip |
AC MCB (minijaturni prekidač) |
|
Poljaci |
1P,2P,3P,4P |
|
Breaking Capacity |
6kA |
|
Nazivna struja |
1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
Tripping Curve |
B, C, D (opciono) |
|
Nazivni napon |
AC 230V, 400V |
|
Izolacijski napon |
600V |
|
Impulsni napon |
6kV |
|
Stepen zaštite |
IP20 |
|
Instalacija |
35mm DIN šina |
|
Radna temperatura |
-5℃ ~ +40℃ |
|
Mehanički život |
≥20.000 operacija |
|
Electrical Life |
≥4000 operacija (pri nazivnoj struji) |
|
Usklađenost sa standardima |
IEC60898-1, IEC60898-2 |
Outline Dimensions
★ Širina: 17,8 mm po polu (standardna jednopolna veličina)
★ Visina: približno 85-92 mm (zavisi od trenutne ocjene)
★ Dubina: Približno 68-72 mm
★ Kapacitet ožičenja: 1,5-16 mm² fleksibilni ili kruti bakarni kabel
★ Standardna kompatibilnost: Odgovara svim sistemima DIN šina od 35 mm (TS35/7.5, TS35/15)
IEC 60898-1

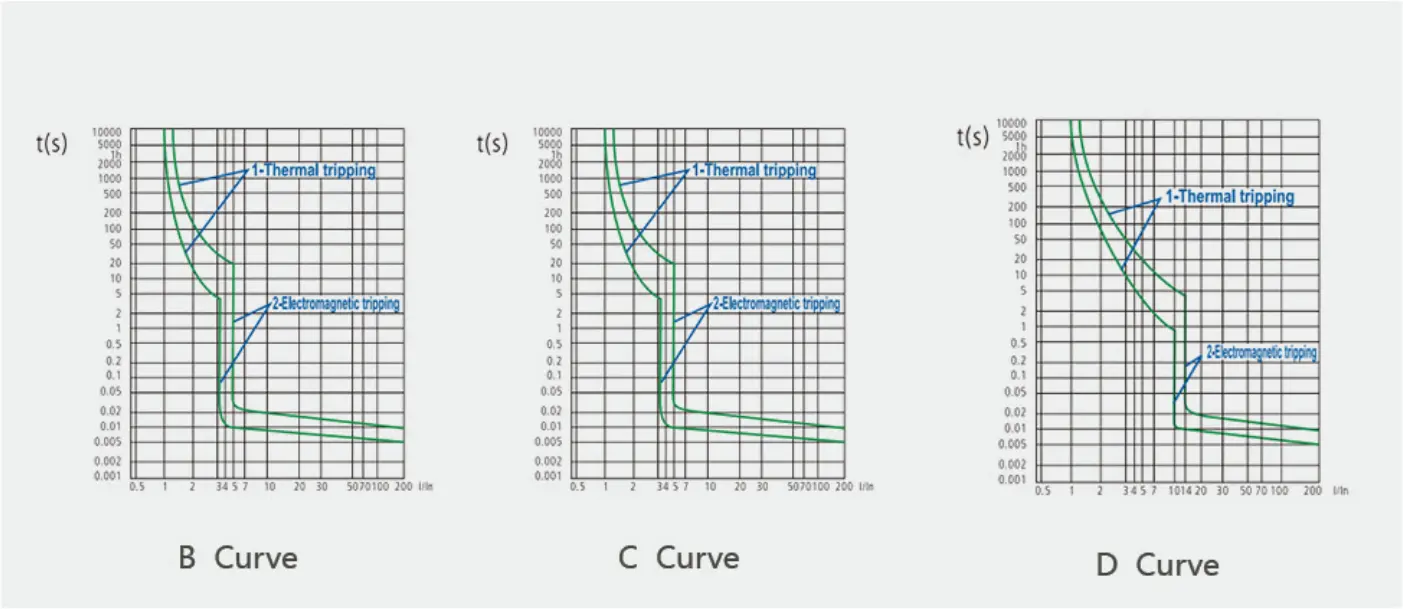

Magnetic Release
Kada dođe do kratkog spoja, trenutno okidanje se postiže pomoću magneta sa gvozdenim jezgrom. Prema standardu 1EC60898, ovaj proizvod se može podijeliti u tri tipa: B, C i D.
|
|
Ispitna struja |
Tripping time |
Prijave |
|
B Curve |
3ln 5ln |
0,1 |
Tip B je primjenjiv samo na aktivna opterećenja: -Električna bojlera-Električna peć |
|
C krivulja |
5In 10ln |
0,1 |
Tip C je pogodan za obična opterećenja: -Lampa -Utičnica -Motor male snage |
|
D krivulja |
10ln 20In |
0,1 |
Kontrolirajte i zaštitite strujne krugove trenutnom udarnom strujom (veliki motori) |
Thermal Release
●Kada dođe do preopterećenja u strujnom kolu, bimetalna traka prekidača će se saviti zbog toplote, uzrokujući da se kontakti odvoje i rezultiraju termičkim isključenjem;
●IEC standard definiše opseg vremena okidanja za različite struje preopterećenja;
●Referentna temperatura okoline za testiranje je 30 °C.
|
Ispitna struja |
Tripping time |
|
1.13ln |
t z 1h(in ≦ 63A) |
|
1.45ln |
t<1h(In ≦ 63A) |
|
2.55ln |
1s<1h<60s(In≤32A)1s |

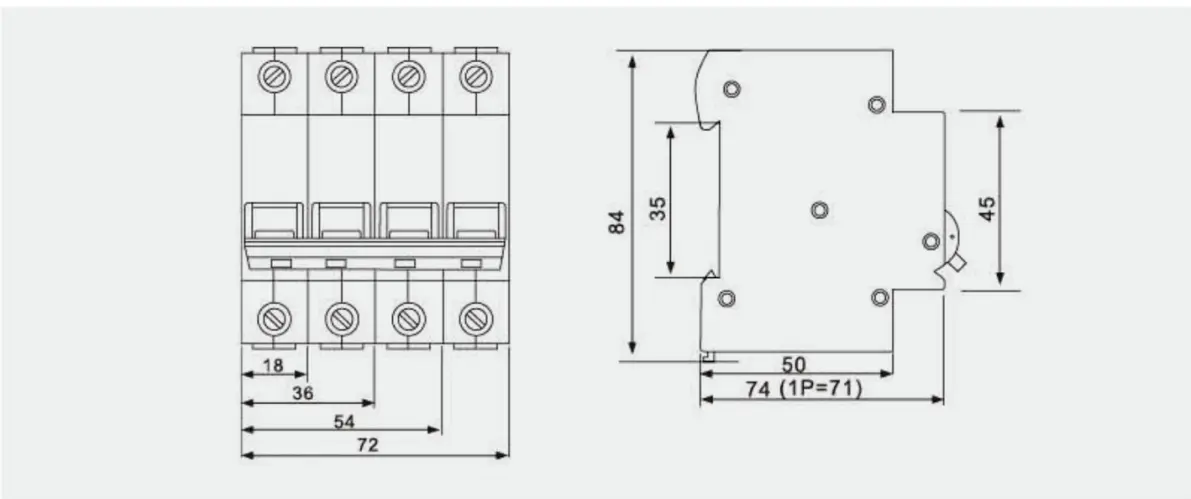

●Dimenzije proizvoda i ugradnje (MM)
Proizvod je montiran na vodilicu s maksimalnim kapacitetom priključka od 25 mm2.
Kontrola kvaliteta
★ ISO9001 sertifikovana proizvodnja: Strogi sistem upravljanja kvalitetom u celoj proizvodnji
★ Sveobuhvatno testiranje: 100% inspekcija uključujući karakteristike okidanja, porast temperature i testove napona
★ In-house proizvodnja: 90% ključnih komponenti proizvedeno interno radi konzistentnosti kvaliteta
★ Ispitivanje okoline: Rad na visokim/niskim temperaturama, provjera otpornosti na vlagu
★ Osiguranje pouzdanosti: Dugotrajno testiranje izdržljivosti za produženi vijek trajanja
Pakovanje i dostava
★ Standardno izvozno pakovanje: valoviti kartoni sa zaštitom
★ Jasno označavanje: broj modela, trenutna ocjena, broj polova, količina i informacije o certifikatu
★ Zaštitno pakovanje: grupna kutija za 12 jedinica radi sprečavanja oštećenja tokom transporta
★ Mogućnosti dostave: Pogodno za morski, zračni i kopneni transport; dostupno za masovnu isporuku
★ Prilagođeno pakovanje: OEM opcije pakovanja dostupne su za brend partnere
Slučajevi uspjeha kupaca
★ CDADA 1P 6kA AC minijaturni prekidač je uspostavio dugoročnu saradnju sa klijentima širom sveta:
★ Rezidencijalni projekti: Isporučuje se stambenim investitorima u jugoistočnoj Aziji, Bliskom istoku i Južnoj Americi
★ Komercijalne instalacije: Partnerstvo sa elektro izvođačima u Evropi, Africi i Aziji za projekte komercijalnih zgrada
★ OEM partnerstva: Saradnja sa svjetskim električnim brendovima za privatno označavanje i prilagođena rješenja
★ Industrijske primjene: Pruža se proizvodnim pogonima za zaštitu mašina i opreme
★ Distributerske mreže: Rad sa regionalnim distributerima u preko 30 zemalja kako bi se zadovoljilo lokalno tržište
