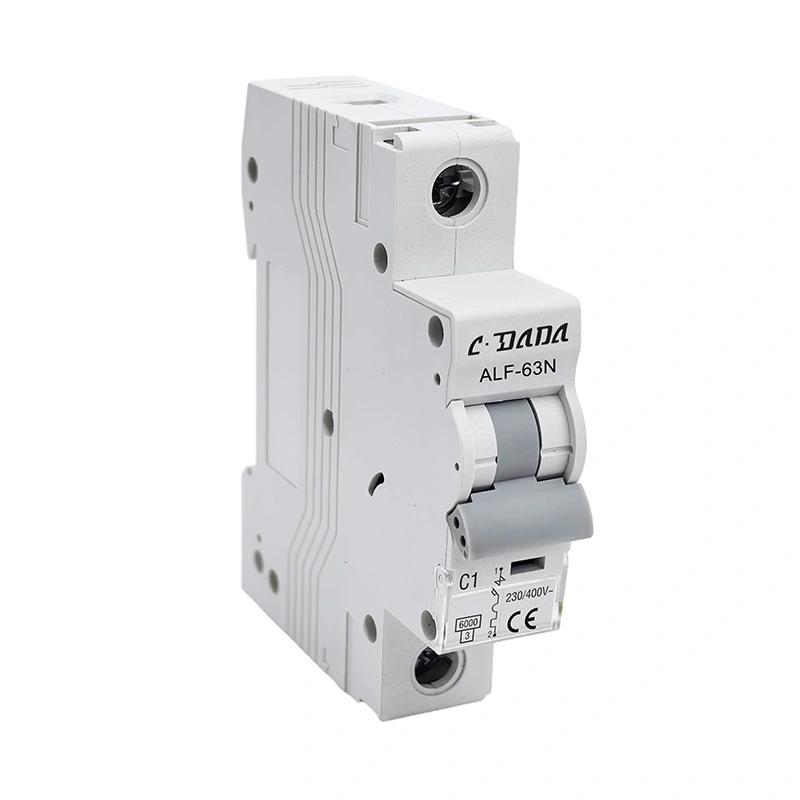

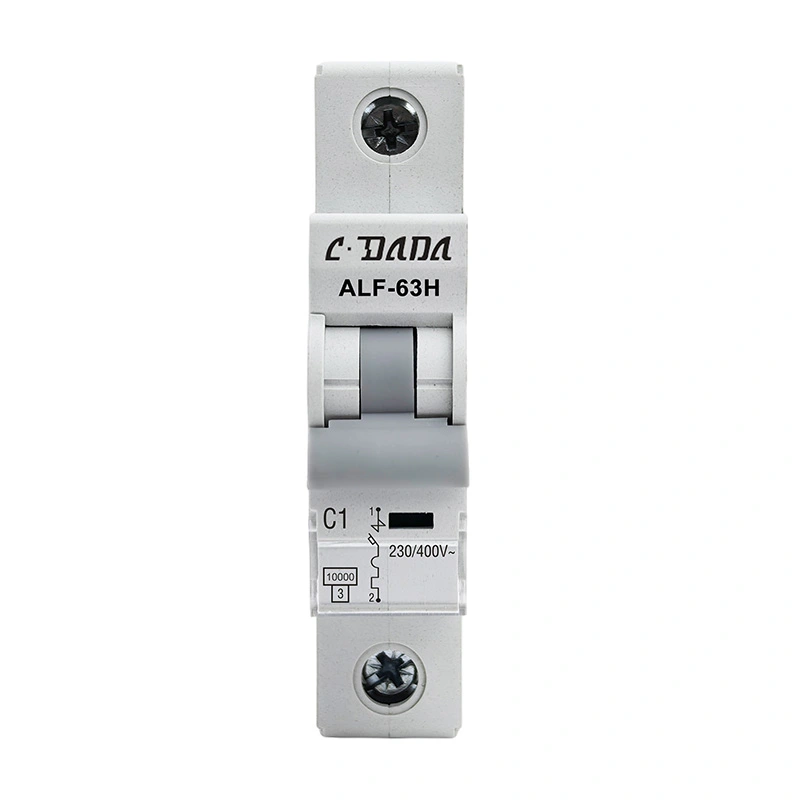

6KA 10kA minijaturni prekidač

ALF-63N/H serija 6KA 10kA minijaturni prekidač (MCB), u skladu je sa IEC60898 standardom, MCB ima karakteristike pouzdanih performansi, precizne zaštitne funkcije, kratkog vremena oslobađanja i velikog prekidnog kapaciteta, male zapremine. Široko se koristi i kod preopterećenja kontaktora, sklopnih uređaja i električnih aparata.

Kontaktirajte CDADA i odaberite nas kao svog proizvođača, možemo ponuditi OEM/ODM usluge.

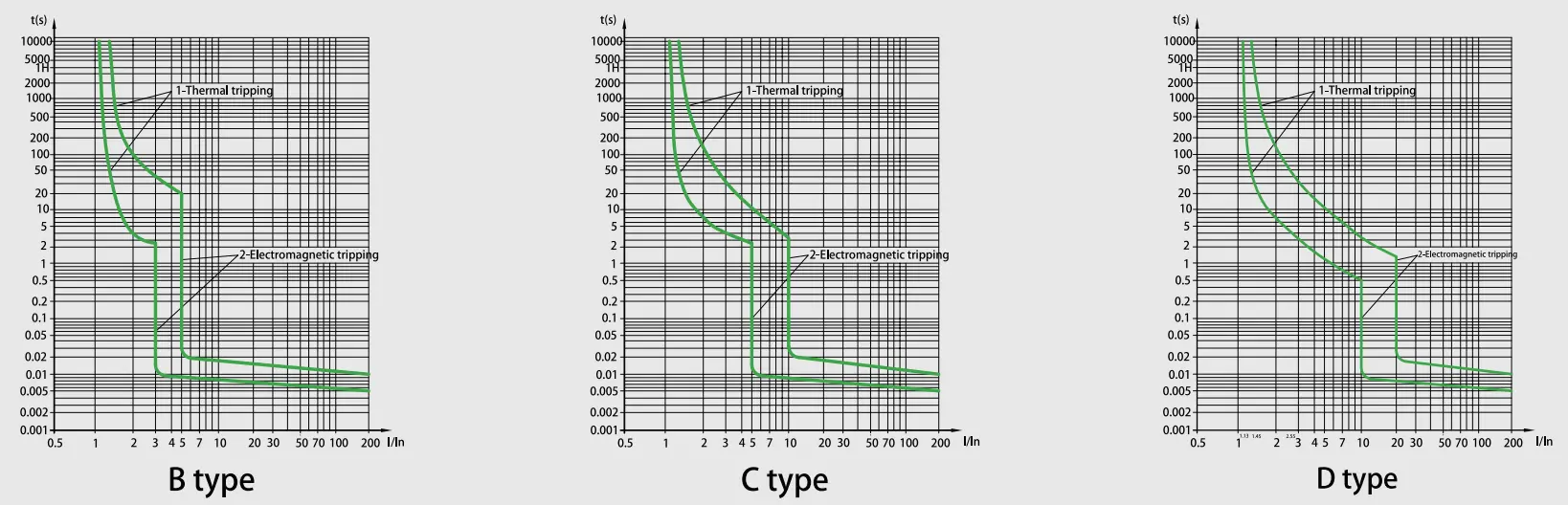

Karakteristična kriva

Technical Specification

ALF-63N/H serija 6KA 10kA minijaturni prekidač
Standard	EN/IEC60898-1
Kapacitet prekida (kA)	6,10
Zaštita	Protiv preopterećenja i kratkog spoja
Nazivna struja(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Nazivni napon (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Nazivni impulsni otporni napon Uimp(kV)	4
Nazivni napon izolacije Ui(V)	500
Kasa ograničavanja energije	3
Temperatura okoline (℃)	-25~+40,Max.95% vlažnosti
Termička radna granica	1.13xln Nema okidanja u roku od sat vremena
	1.45xIn Okidanje u roku od sat vremena
Magnetski rad	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Broj polova	1P,1P+N,2P,3P,3P+N i 4P
Vrsta putovanja	Termičko/magnetno oslobađanje
Kapacitet terminala	16mm² fleksibilni ili 25mm² kruti do 25A
	25 mm² fleksibilan ili 35 mm² krut od 32A do 63A ocjena
Stepen zaštite	IP20
Instalacija	Montaža na 35mm DIN šinu
Širina	17,8 mm po polu

Karakteristika oslobađanja prekidača

NO.	Nazivna struja oslobađanja (A)	Početno stanje	Ispitna struja	Određeno vrijeme	Rezultat koji treba dobiti	Napomene
1	1-63	hladnom stanju	1.13In	t≤1h	Non-trip
2	1-63	na prethodnom testu	1.45ln	t<1h	putovanje	Podešavanje struje do određene vrijednosti postojano u 5s
3	In≤32	hladnom stanju	2.55In	1s	putovanje
	U>32
4	1-63	hladnom stanju	3In	t≤0.1s	Non-trip	B tip
			5In	t<0,1s	putovanje	B tip
			5U 10ln	t≤0.1s	Non-trip	C tip
			10In	t<0,1s	putovanje	C tip
			20ln	t≤0.1s	Non-trip	D tip
				t<0,1s	putovanje	D tip

Izdržljivost (operacije)

Kategorija	Operacijski ciklusi	Frekvencija rada	Nazivna struja
Električna izdržljivost	4000	240/h	1-32
		120/h	40-63
Mehanička izdržljivost	10000	240/h	1-63

Karakteristike

★ Ultra-visoki prekidni kapacitet kratkog spoja

Napredna tehnologija kontrole luka postiže veći kapacitet prekida u poređenju sa industrijskim standardima, osiguravajući pouzdanu zaštitu za industrijske električne sisteme u ekstremnim uslovima kvara.

★ Dual-Mode Connection Interface

Integrirani hibridni dizajn terminala podržava i kruto spajanje sabirnica i fleksibilno stezanje kabela, omogućavajući prilagođavanje bez alata različitim scenarijima instalacije uz smanjenje vremena ožičenja za 40%.

★ Mehanizam skladištenja energije za dugovječnost

Operativni sistem sa oprugom sa izdržljivošću od 10.000 mehaničkih ciklusa, sa tehnologijom kompenzacije habanja

★ Napredno kompozitno kućište

sa integrisanim komorama za gašenje luka za ograničene kvarove.

★ Dinamička topologija ograničavanja struje

Inteligentno suzbijanje propusne energije smanjuje vršne struje kvara za 65-80%, omogućavajući optimizaciju specifikacija uređaja na nižem toku sa 30% potencijala smanjenja ukupnih troškova sistema.

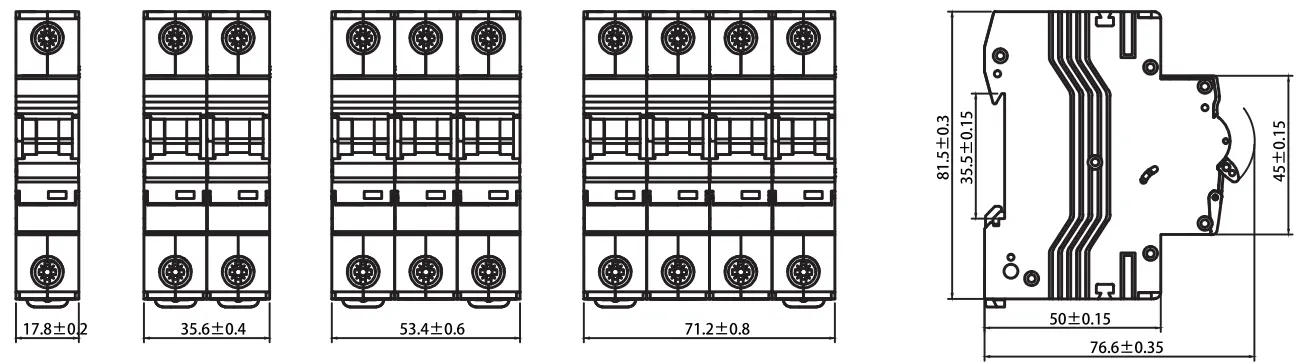

Konturne dimenzije

Scenariji aplikacija

★ Stambeni: Potrošačke jedinice i razvodne ploče za sigurnost doma.

★ Industrijski: Zaštita kontaktora, sklopnih uređaja i teških električnih aparata.

★ Komercijalni: uredske zgrade i tržni centri koji zahtijevaju visoku pouzdanost.

Kontrola kvaliteta i standardno testiranje

★ Svaki CDADA MCB prolazi rigorozno testiranje kako bi se osigurala usklađenost sa IEC60898-1:

★ Termički test okidanja: Provjereno na 1,13 In (bez okidanja) i 1,45 In (okret unutar 1 sata).

★ Test magnetnog okidanja: Precizno testiranje otpuštanja za B, C i D karakteristike.

★ Električna izdržljivost: Testirano za 4000 radnih ciklusa.

★ Mehanička izdržljivost: potvrđeno za 10.000 ciklusa.

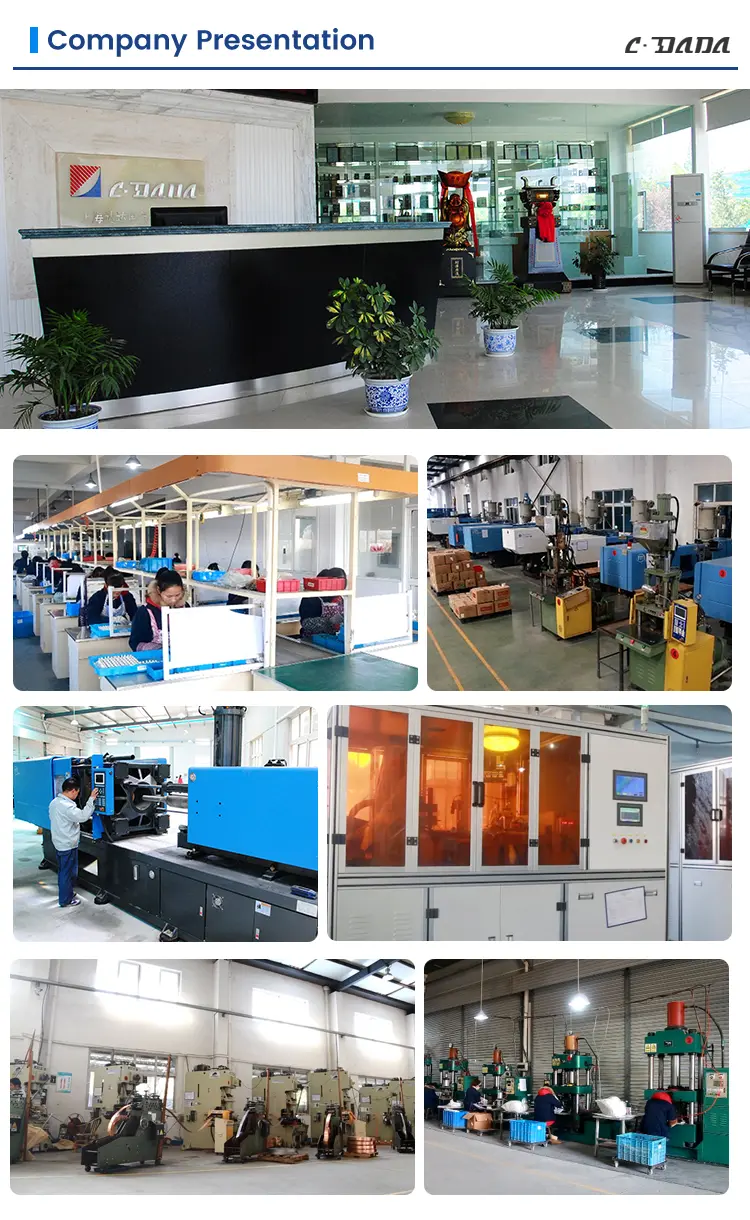

Tvornička snaga i podrška

Shanghai DADA Electric Co., Ltd. je vodeći proizvođač s naprednim proizvodnim linijama i profesionalnim inženjerskim timom. Nudimo:

★ Prilagođene OEM/ODM usluge za globalne brendove.

★ Najsavremenija oprema za testiranje kako bi se osigurala isporuka bez kvarova.

★ Globalna logistička podrška: Optimizirano pakovanje za pomorski i zračni teret kako bi se osiguralo da proizvodi stignu u savršenom stanju.
