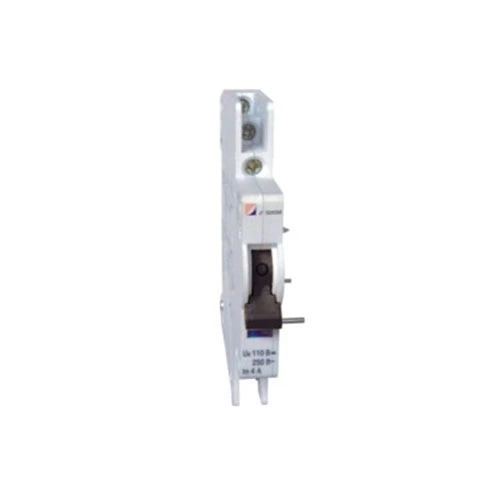

MCB alarm i pomoćni kontakt

CDADA je proizvođač i dobavljač sa više od 40 godina iskustva, vidjeli smo previše projekata u kojima operateri panela propuštaju prekidač - dok ne bude prekasno. Zbog toga smo dizajnirali CDADA MCB alarm i pomoćni kontakt (DAB7-FL): pametno rješenje koje štedi prostor i daje vam dva kritična signala u jednom modulu – položaj prekidača (UKLJUČENO/ISKLJUČENO) i razlog isključenja (preopterećenje/kratki spoj).

Naš savjet: Ako vaš kontrolni sistem treba da razlikuje ručno isključenje i isključenje zbog greške, ovo je dodatak koji morate navesti. Standardni pomoćni kontakti sami po sebi ne mogu napraviti razliku—ali naši mogu.

Dizajn sa dvostrukom funkcijom: jedan modul, dva signala

CDADA MCB alarm i pomoćni kontakt ima dva nezavisna kontakta za prenos sa pametnim mehaničkim selektorom:

★ Žuti indikator na “A”: oba kontakta djeluju kao pomoćni kontakti → signaliziraju MCB ON/OFF stanje

★ Žuti indikator na “AL”:

★ Lijevi kontakt = Pomoćni (ON/OFF status)

★ Desni kontakt = Alarm (aktivira se samo kada se MCB isključi zbog greške)

★ To znači da možete ožičiti:

★ Zeleno svjetlo za prikaz "uključeno"

★ Crveno svjetlo ili PLC ulaz za aktiviranje “alarma greške”

★ Sve iz jednog dodatnog modula na vašem DAB7-63 MCB.

Tehničke specifikacije

Važno: Ovaj pribor se ne može koristiti samostalno – mora se montirati direktno na DAB7-63 MCB.

Vodič za instalaciju (od naših inženjera na terenu)

★ Slijedite ove korake za siguran i pouzdan rad:

★ Isključite strujno kolo prije instalacije.

★ Gurnite DAB7-FL modul na lijevu stranu DAB7-63 MCB dok ne klikne.

★ Pričvrstite priloženom dvostranom trakom (za otpornost na vibracije).

★ Povežite žice na 4 terminala (2 po kontakt grupi):

★ Koristite lijevi par za pomoćni (status)

★ Koristite pravi par za alarm (detekcija putovanja)

★ Postavite žuti birač na “AL” ako vam je potrebna funkcija alarma greške.

★ Test: Ručno isključite MCB—samo kontakt alarma treba da promeni stanje tokom isključenja zbog greške.

★ Profesionalni savjet: jasno označite svoje žice! Mnogi tehničari brkaju pomoćne i alarmne signale tokom puštanja u rad.

Kada biste ovo trebali koristiti umjesto standardnog pomoćnog kontakta?

Tipične primjene:

★ Nadgledanje PDU centra podataka

★ Solarne kutije za kombinovanje

★ Industrijski kontrolni paneli

★ Sistemi upravljanja zgradom (BMS)

★ Sigurnosni krugovi liftova ili HVAC

Često postavljana pitanja

P1: Mogu li ovo koristiti na MCB-ovima koji nisu CDADA?

A1: Ne. DAB7-FL je mehanički i dimenzionalno dizajniran samo za CDADA DAB7-63 prekidače. Neće odgovarati na Schneider, ABB ili Siemens MCB.

P2: Kako zapravo radi kontakt alarma?

A2: Unutar MCB-a, mehanizam za zaključavanje okidača se kreće drugačije tokom termalnog/magnetnog isključenja u odnosu na ručno isključivanje. DAB7-FL detektuje ovu mehaničku razliku i aktivira kontakt alarma samo tokom stvarnih kvarova.

P3: Da li su mi potrebna oba kontakta ožičena?

A3: Nije nužno. Možete koristiti samo pomoćni, samo alarm ili oboje—u zavisnosti od vaše kontrolne logike. Modul vam daje fleksibilnost.

P4: Da li je pogodan za DC solarne aplikacije?

A4: Da! Sa DC-12 ocjenom od 110V/0,5A, idealan je za praćenje solarnih nizova gdje trebate daljinski otkriti kvarove na fotonaponskim nizovima.

P5: Zašto odabrati CDADA umjesto generičkih brendova?

A5: Zato što nudimo:

● Prava diskriminacija grešaka (ne samo prepoznavanje položaja)

● Besprekorna integracija sa DAB7 MCB-ovima—nema adapterskih ploča

● Fabrički testirana mehanička spojnica – nema puštanja ili propuštenih signala

● Jasan vizuelni indikator (žuta zastavica) za verifikaciju na terenu

● Globalni sertifikati (CE, CB, RoHS) za projekte bez problema

Završna napomena CDADA R&D

U modernim električnim sistemima „uključeno/isključeno“ nije dovoljno – potrebna vam je inteligencija. Naš MCB alarm i pomoćni kontakt pretvara jednostavan prekidač u dijagnostički čvor, pomažući vam da izgradite pametnije, sigurnije panele. A budući da ga je napravio isti tim koji dizajnira MCB, dobijate savršenu sinergiju – bez nagađanja.” — CDADA tim za razvoj proizvoda

Spremni za narudžbu? Nudimo:

● Veliki popusti za proizvođače ploča

● Unaprijed sastavljeni MCB + DAB7-FL jedinice (štedi rad)

● Besplatni dijagrami ožičenja i PLC logički primjeri
