Šta je prekidač diferencijalne struje?

A Prekidač diferencijalne struje(RCCB) je kritičan električni sigurnosni uređaj dizajniran za zaštitu ljudi i imovine od električnog udara, opasnosti od požara i struja curenja. U modernim električnim sistemima, gdje su stambena, komercijalna i industrijska opterećenja sve složenija, RCCB-i igraju ključnu ulogu u osiguravanju sigurne distribucije energije. Ovaj članak pruža sveobuhvatan vodič za razumijevanje kako RCCB rade, zašto su neophodni, kako odabrati pravi model, uobičajene prakse instalacije, savjete za održavanje i primjene u stvarnom svijetu. Takođe pomaže čitaocima da reše praktične bolne tačke kao što su nezgodno ometanje, nepravilna veličina i problemi sa kompatibilnošću sistema.

Sadržaj

• 1. Uvod u prekidač diferencijalne struje
• 2. Kako radi prekidač diferencijalne struje
• 3. Vrste RCCB-a i njihove razlike
• 4. Ključne prednosti i mehanizmi zaštite
• 5. RCCB vs MCB vs RCBO
• 6. Kako odabrati pravi RCCB
• 7. Smjernice za instalaciju i najbolje prakse
• 8. Uobičajeni problemi i rješavanje problema
• 9. Održavanje i testiranje
• 10. Primjena u različitim industrijama
• 11. Sigurnosni standardi i usklađenost
• 12. Često postavljana pitanja
• 13. Zaključak

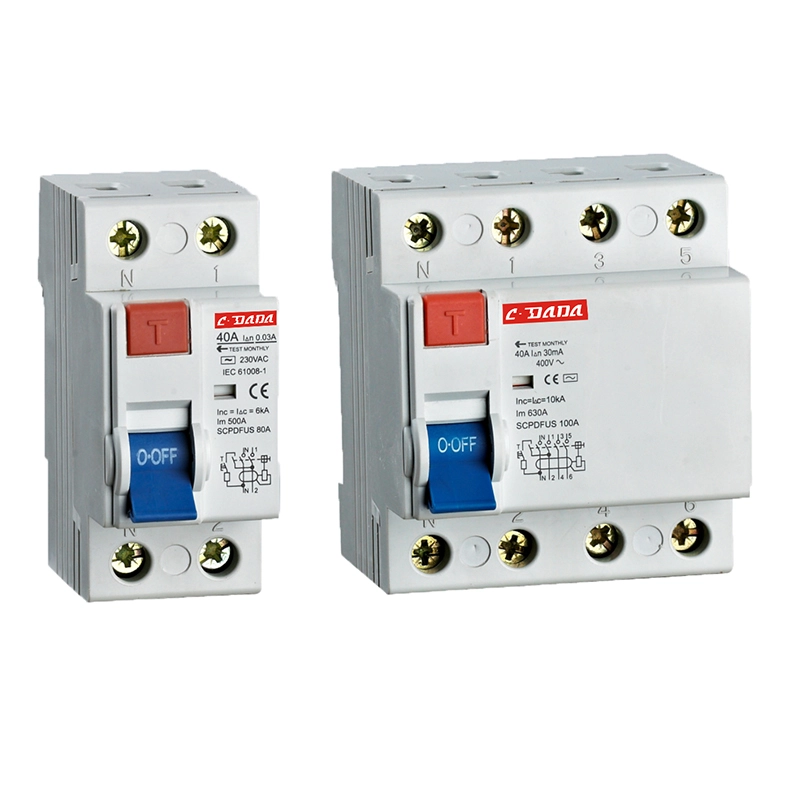

1. Uvod u prekidač diferencijalne struje

Prekidač rezidualne struje (RCCB) je električni zaštitni uređaj koji isključuje strujni krug kad god otkrije neravnotežu između struje i neutralne struje. Ova neravnoteža obično ukazuje na struju curenja koja teče prema zemlji, što može biti opasno za ljude ili dovesti do električnih požara.

Za razliku od standardnih zaštitnih uređaja, RCCB-i ne štite od preopterećenja ili kratkog spoja. Umjesto toga, njihova primarna uloga je da osiguraju ličnu sigurnost otkrivanjem čak i malih struja curenja – često čak i do 30 mA.

2. Kako radi prekidač diferencijalne struje

Princip rada prekidača diferencijalne struje zasniva se na Kirchhoffovom trenutnom zakonu, koji kaže da struja koja ulazi u kolo mora biti jednaka struji koja ga izlazi. Ako postoji razlika, to ukazuje na curenje.

Unutar RCCB-a, strujni transformator kontinuirano nadzire provodnike pod naponom i neutralne provodnike. U normalnim uslovima, magnetna polja se međusobno poništavaju. Međutim, kada dođe do curenja, neravnoteža pokreće mehanizam okidanja.

• Normalno stanje: struja pod naponom = Neutralna struja
• Stanje kvara: Struja pod naponom ≠ Neutralna struja
• Radnja okidanja: Kolo se prekida trenutno (milisekunde)

Ova brza reakcija je ono što čini RCCB-e izuzetno efikasnim u sprečavanju strujnih udara.

3. Vrste RCCB-a i njihove razlike

Različite primjene zahtijevaju različite tipove RCCB-a. Ispod je pregled najčešćih tipova:

4. Ključne prednosti i mehanizmi zaštite

RCCB-i pružaju više slojeva zaštite koji ih čine nezamjenjivim u modernim električnim sistemima:

• Zaštita od strujnog udara:Sprečava nesreće sa smrtnim ishodom trenutnim isključivanjem neispravnih strujnih kola.
• Prevencija od požara:Zaustavlja struje curenja koje mogu pregrijati ožičenje.
• Zaštita opreme:Smanjuje štetu uzrokovanu zemljospojem.
• visoka osjetljivost:Detektuje curenje od samo 10-30mA.
• Brzo vrijeme odziva:Putovanja unutar milisekundi.

Ove prednosti čine RCCB-e bitnim u stambenoj i industrijskoj električnoj infrastrukturi.

5. RCCB vs MCB vs RCBO

Mnogi korisnici brkaju RCCB-e sa MCB-ovima i RCBO-ovima. Tabela u nastavku pojašnjava razlike:

U mnogim instalacijama, RCCB-i se koriste uz MCB-ove kako bi se postigla potpuna zaštita.

6. Kako odabrati pravi RCCB

Odabir pravog RCCB-a je ključan za osiguranje sigurnosti i efikasnosti sistema. Uzmite u obzir sljedeće faktore:

• Nazivna struja:Usklađivanje sa opterećenjem sistema (npr. 25A, 40A, 63A).
• Nivo osjetljivosti:30mA za ličnu zaštitu, 100mA–300mA za zaštitu od požara.
• Broj polova:2-polni za jednofazne, 4-polni za trofazne sisteme.
• Odabir vrste:AC, A ili B ovisno o karakteristikama opterećenja.
• Pouzdanost brenda:Odaberite certificirane proizvođače s dokazanim sigurnosnim podacima.

7. Smjernice za instalaciju i najbolje prakse

Pravilna instalacija je neophodna za performanse RCCB-a. Neispravno ožičenje može dovesti do smetnji okidanja ili neispravnosti.

• Osigurajte ispravnu faznu i neutralnu vezu.
• Instalirajte RCCB uzvodno od završnih krugova.
• Izbjegavajte miješanje neutralnih žica između krugova.
• Testirajte uređaj nakon instalacije pomoću dugmeta za testiranje.
• Pridržavajte se lokalnih električnih propisa i standarda.

8. Uobičajeni problemi i rješavanje problema

Čak i visokokvalitetni RCCB mogu imati problema. Evo uobičajenih problema i rješenja:

• Neugodno saplitanje:Često uzrokovano curenjem iz više uređaja ili lošom izolacijom.
• Neuspjeh resetiranja:Može ukazivati ​​na uporni zemljospoj.
• Nema putovanja tokom testa:Uređaj je možda neispravan i zahtijeva zamjenu.
• pregrijavanje:Uzrok labavih spojeva ili preopterećenja.

9. Održavanje i testiranje

Redovno održavanje osigurava dugoročnu pouzdanost RCCB-a:

• Pritisnite dugme za testiranje jednom mjesečno da provjerite rad.
• Pregledajte priključke ožičenja godišnje.
• Zamijenite zastarjele uređaje svakih 8-10 godina.
• Pratite znakove promjene boje ili peckanja.

10. Primjena u različitim industrijama

Prekidači diferencijalne struje se široko koriste u različitim sektorima:

• Stambene zgrade:Kuhinje, kupaonice i vanjski krugovi.
• Komercijalni objekti:Kancelarije, tržni centri i hoteli.
• Industrijska postrojenja:Zaštita mašina i kontrolni paneli.
• zdravstvena zaštita:Kritični sistemi za održavanje života i laboratorije.
• EV stanice za punjenje:Visokoosjetljiva detekcija curenja.

11. Sigurnosni standardi i usklađenost

RCCB moraju biti u skladu sa međunarodnim sigurnosnim standardima kako bi se osigurala pouzdanost i performanse. Ovi standardi definiraju parametre kao što su vrijeme putovanja, osjetljivost na curenje i ispitivanje izdržljivosti.

Usklađenost osigurava da uređaj radi dosljedno u uvjetima kvara i ispunjava globalna sigurnosna očekivanja.

12. Često postavljana pitanja

P1: Da li RCCB štiti od kratkih spojeva?
Ne, štiti samo od curenja zemlje. MCB su potrebni za zaštitu od kratkog spoja.

P2: Zašto moj RCCB često kvari?
To može biti zbog neispravnih uređaja, problema sa izolacijom ili kumulativnog curenja.

P3: Može li RCCB raditi bez uzemljenja?
Ne preporučuje se. Pravilno uzemljenje osigurava efikasan rad.

P4: Koliko često treba testirati RCCB-e?
Najmanje jednom mjesečno pomoću ugrađenog dugmeta za testiranje.

P5: Koliki je vijek trajanja RCCB-a?
Obično 8-10 godina u zavisnosti od uslova upotrebe.

13. Zaključak

Prekidač diferencijalne struje jedan je od najvažnijih sigurnosnih uređaja u svakom električnom sistemu. Pruža zaštitu koja spašava život otkrivanjem struja curenja i isključivanjem strujnih kola unutar milisekundi. Bilo da se koriste u kućama, fabrikama ili poslovnim zgradama, RCCB-i značajno smanjuju rizik od električnog udara i opasnosti od požara.

Odabir pravog tipa, njegova pravilna instalacija i redovno održavanje osiguravaju dugoročnu sigurnost i stabilnost sistema. Kako zahtjevi za električnom energijom i dalje rastu, RCCB-ovi ostaju temeljna komponenta modernih sistema za distribuciju električne energije.
